Кабельные проходки, трубные проходки, вентиляционные проходки в огнестойком исполнении.

Огнезащита проходок инженерных коммуникаций

Компания «Теплоогнезащита СК» осуществляет работы по профессиональному обеспечению требуемого уровня пожарной безопасности в зданиях и сооружениях, в том числе работы по достижению требуемого предела огнестойкости кабельных проходок, вентиляционных проходок, трубных проходок. Мы не привязаны ни к одному материалу, по этому можем предложить как самый дорогой вариант, так и самый экономный проходок в огнестойком исполнении.

Компания Теплоогнезащита выполняет проектирование противопожарных проходок, а так же разработку проектной документации огнестойких проходок, любыми материалами используемыми на рынке. Чтобы обеспечить огнестойкость кабельных проходок производители выпустили большое количество разнообразных материалов на любой вкус и кошелек. Наши специалисты подберут огнезащитный состав учитывая все нюансы, обоснуют Вам его эффективность, выполнят работы в срок!

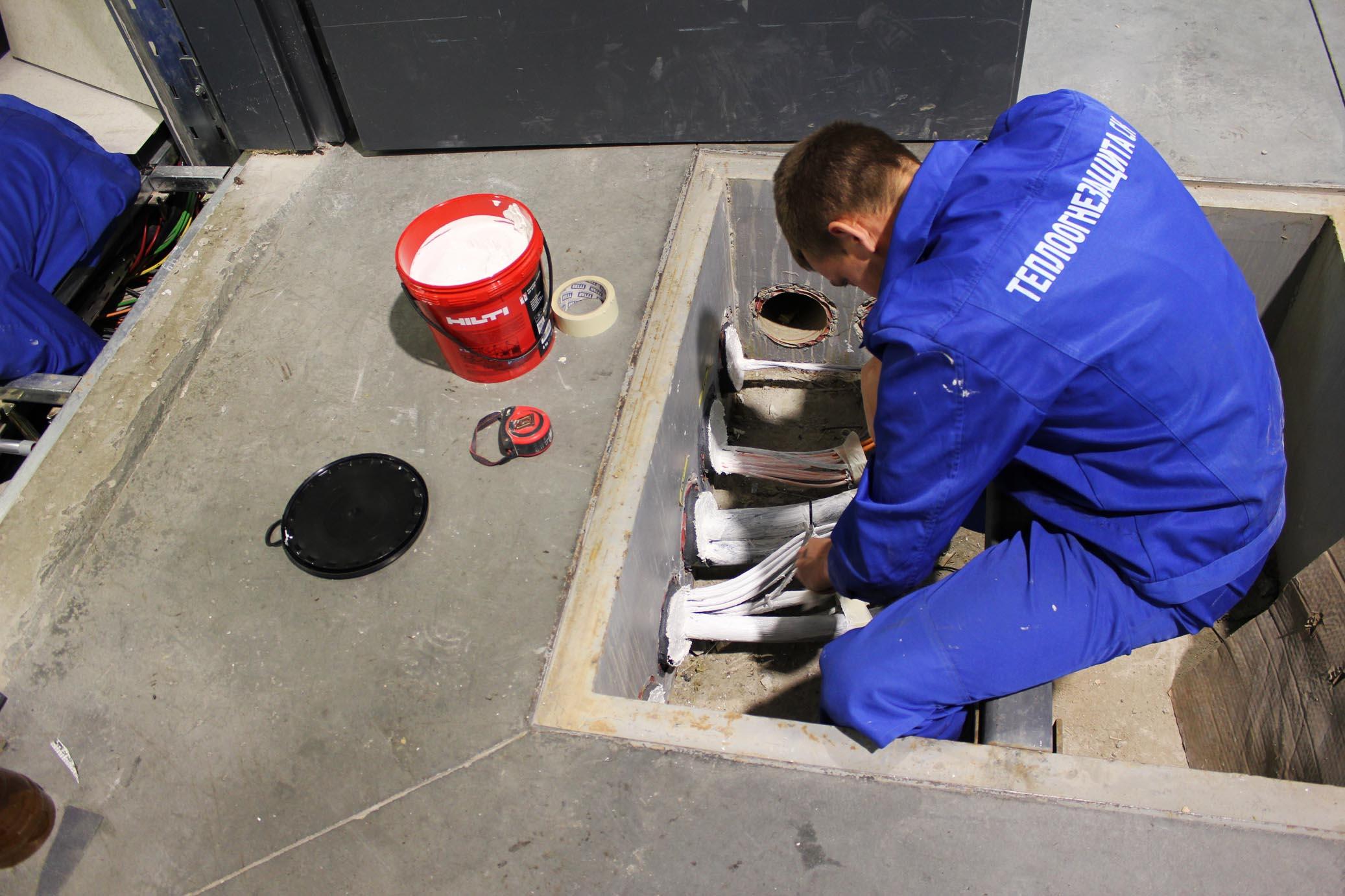

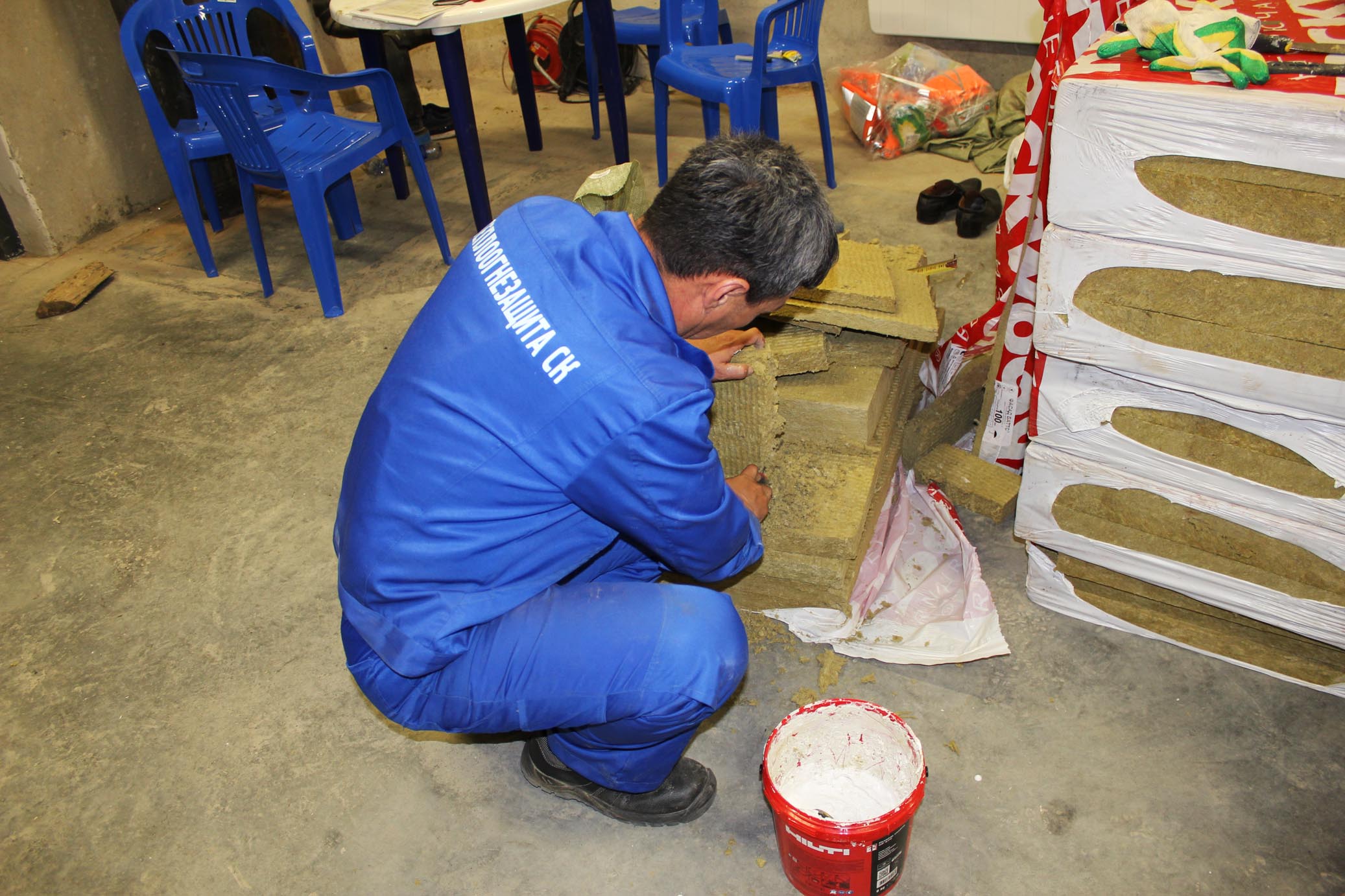

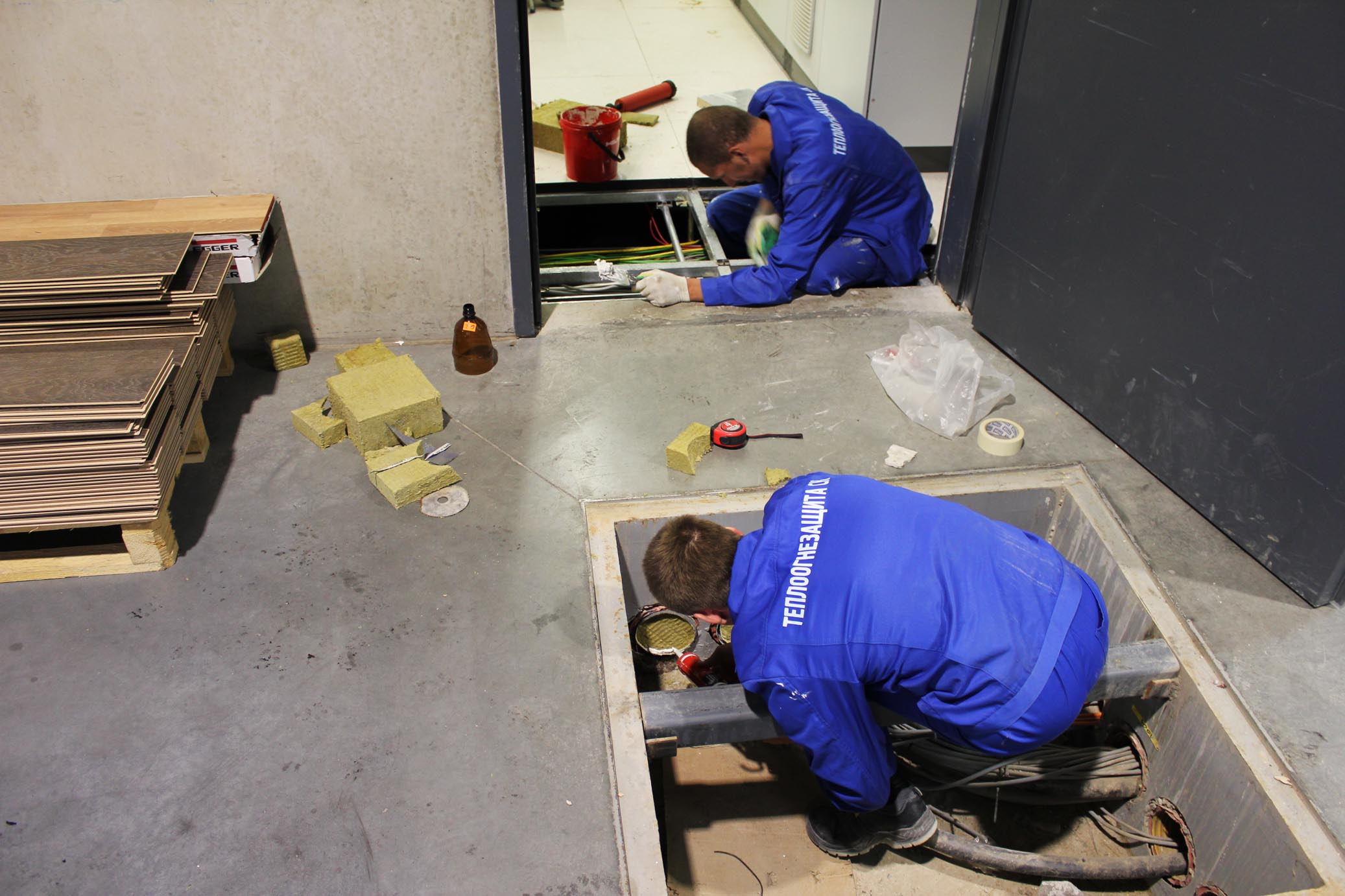

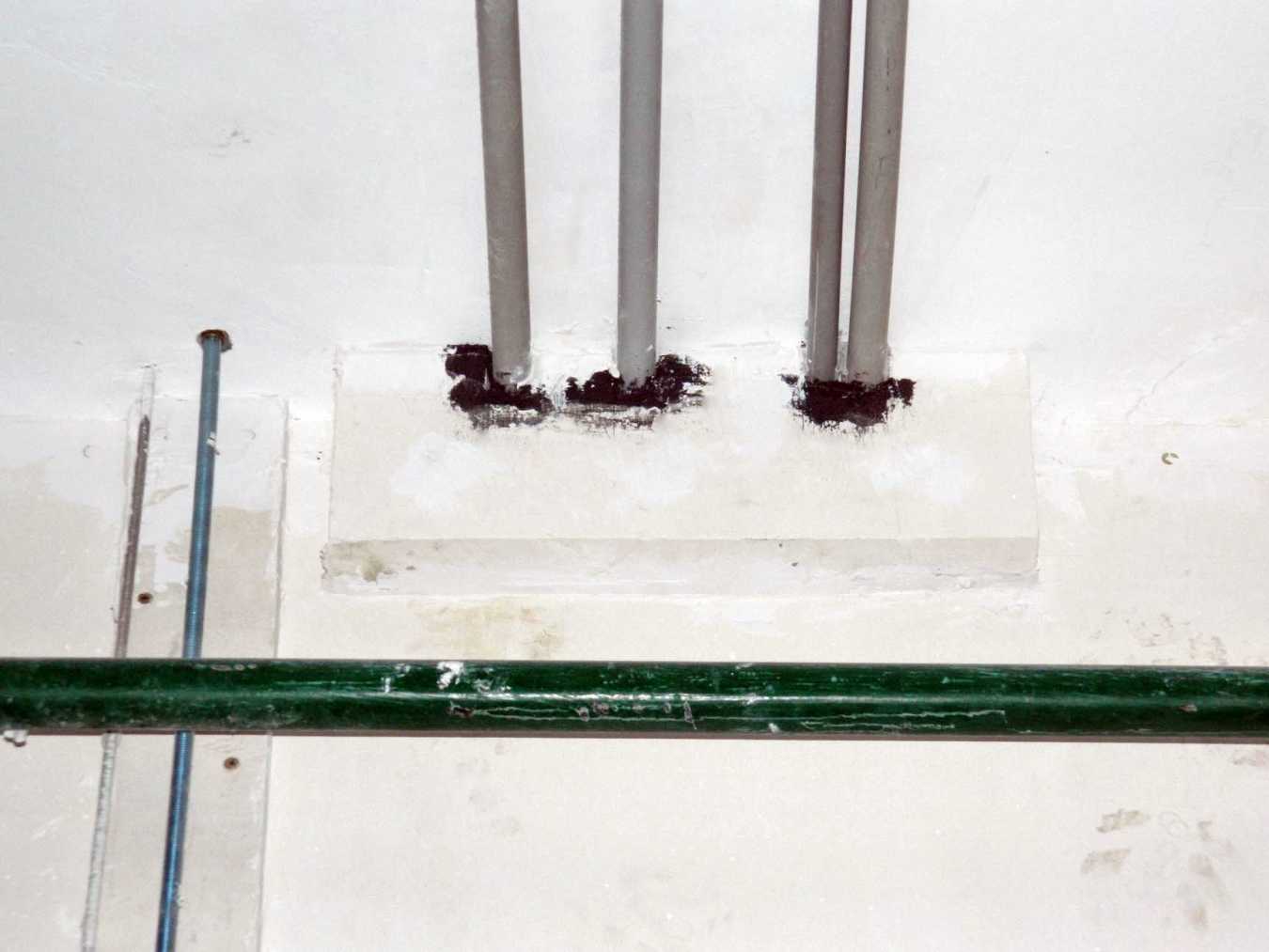

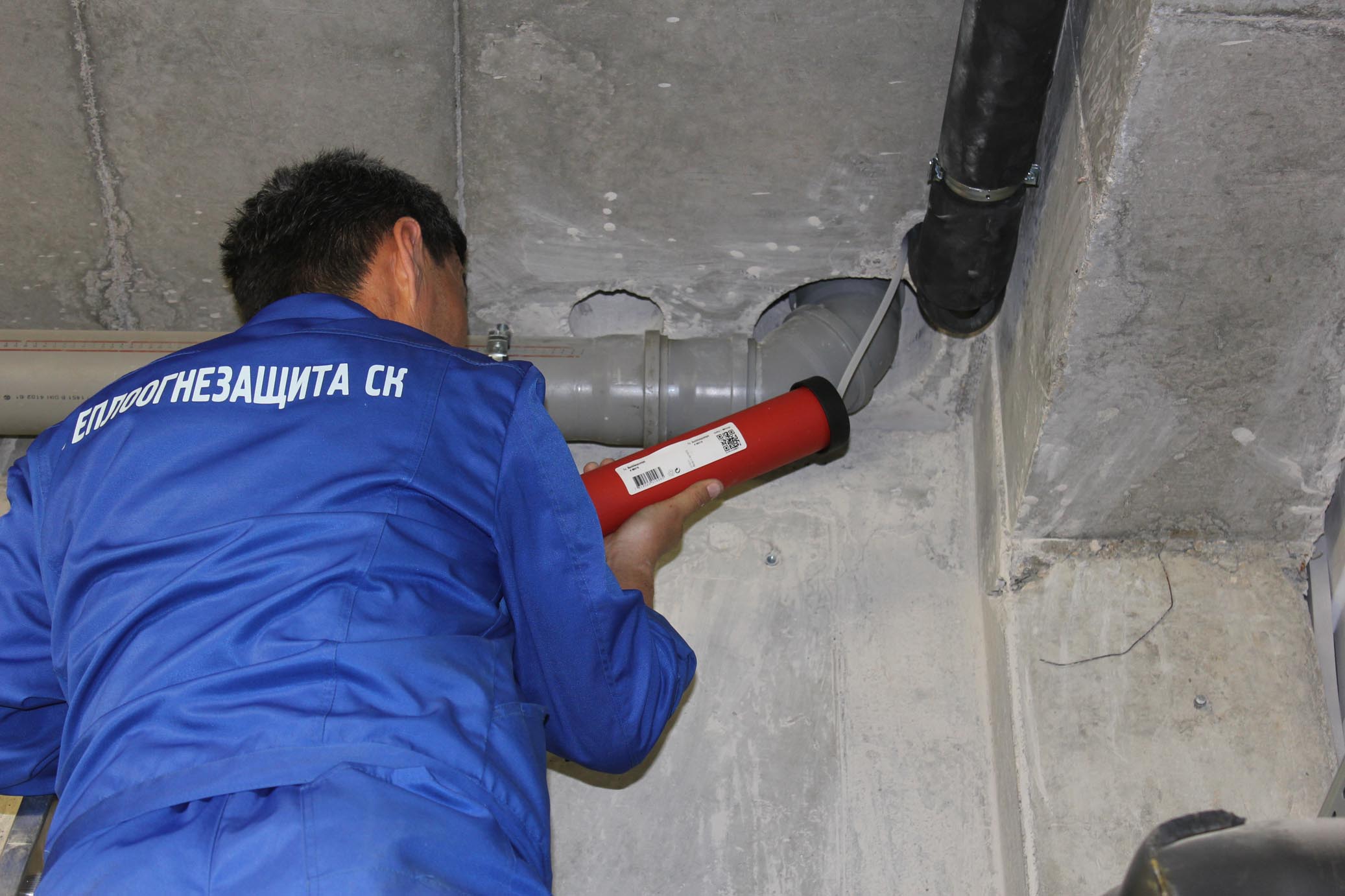

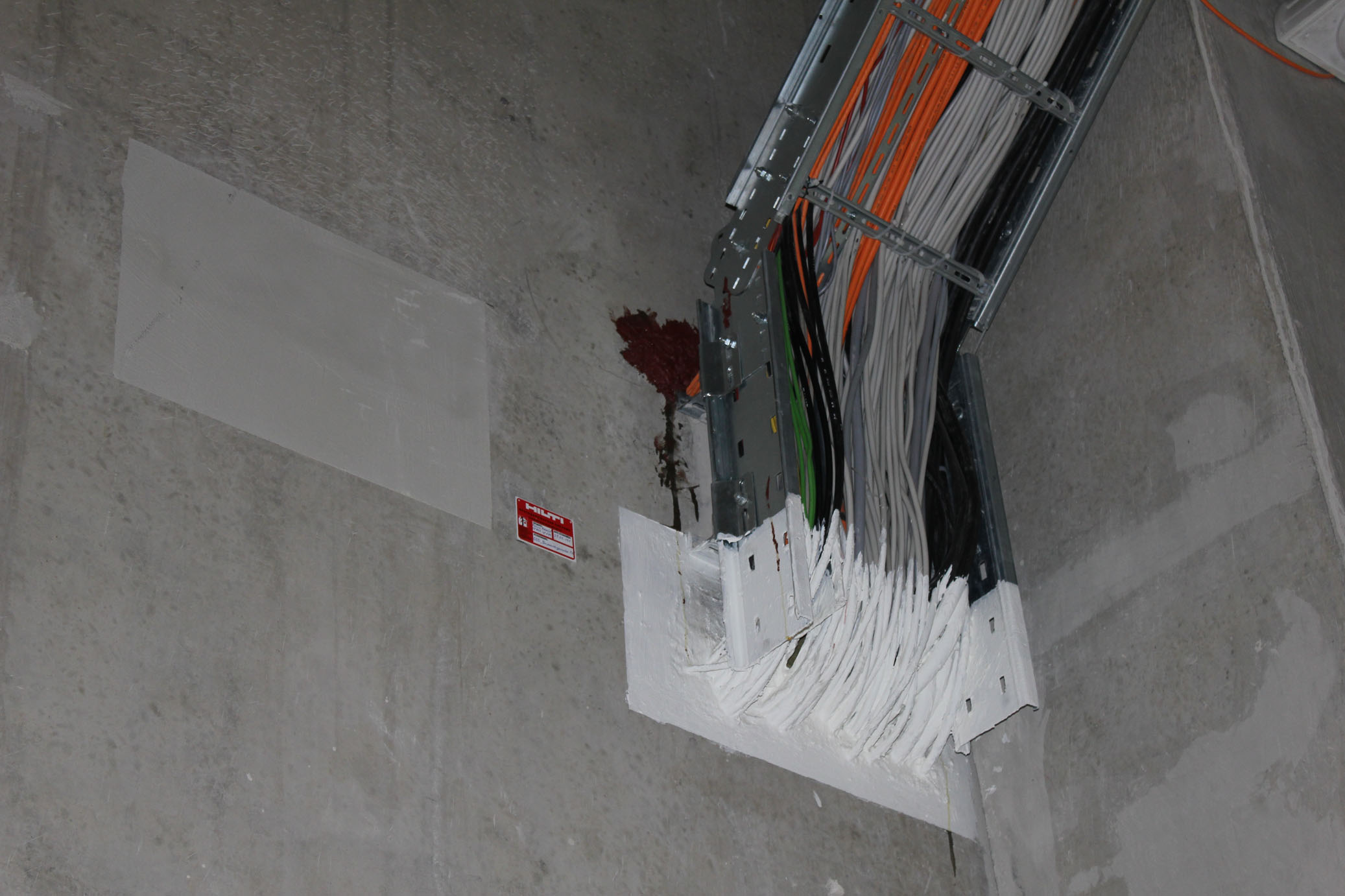

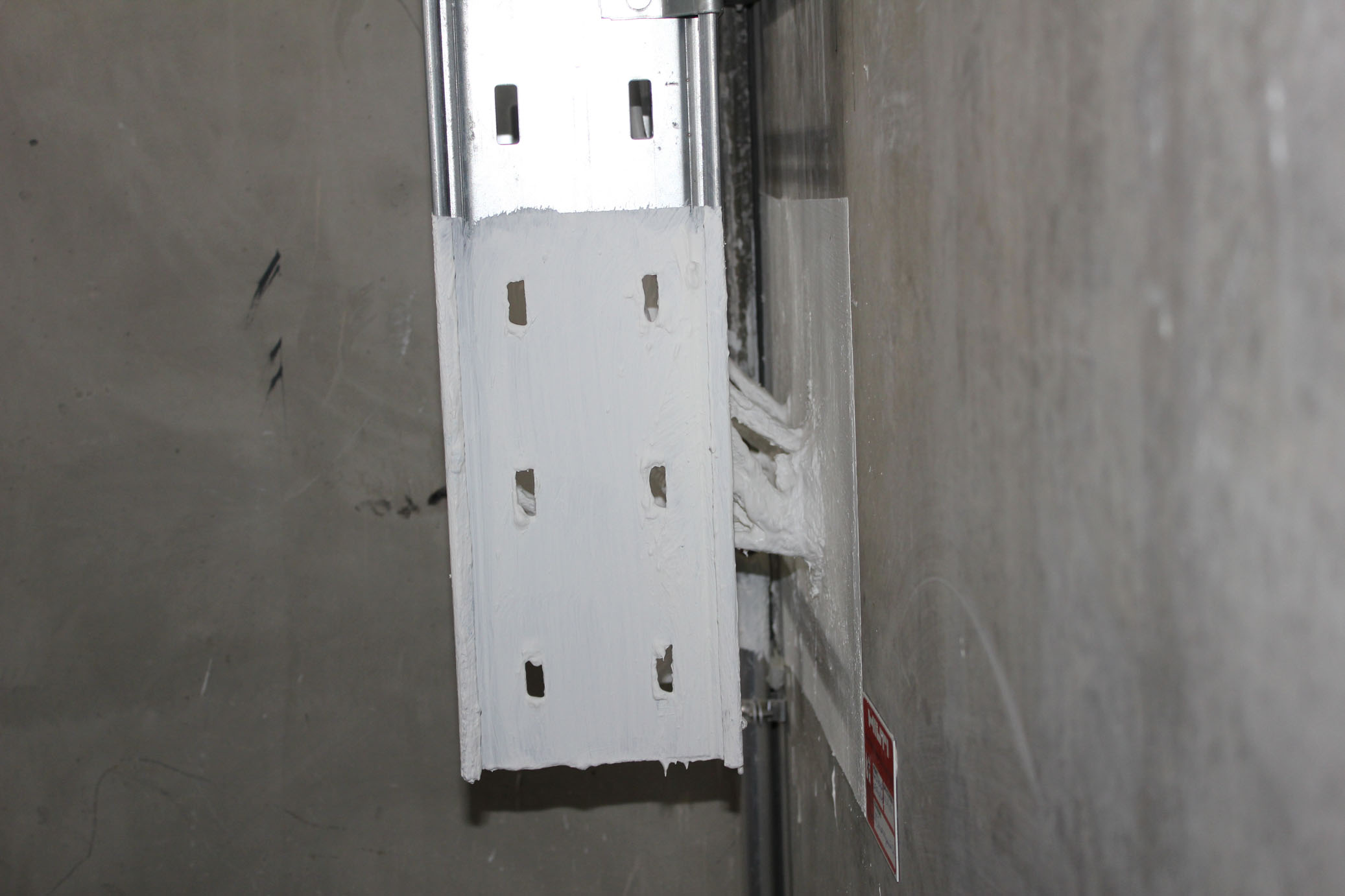

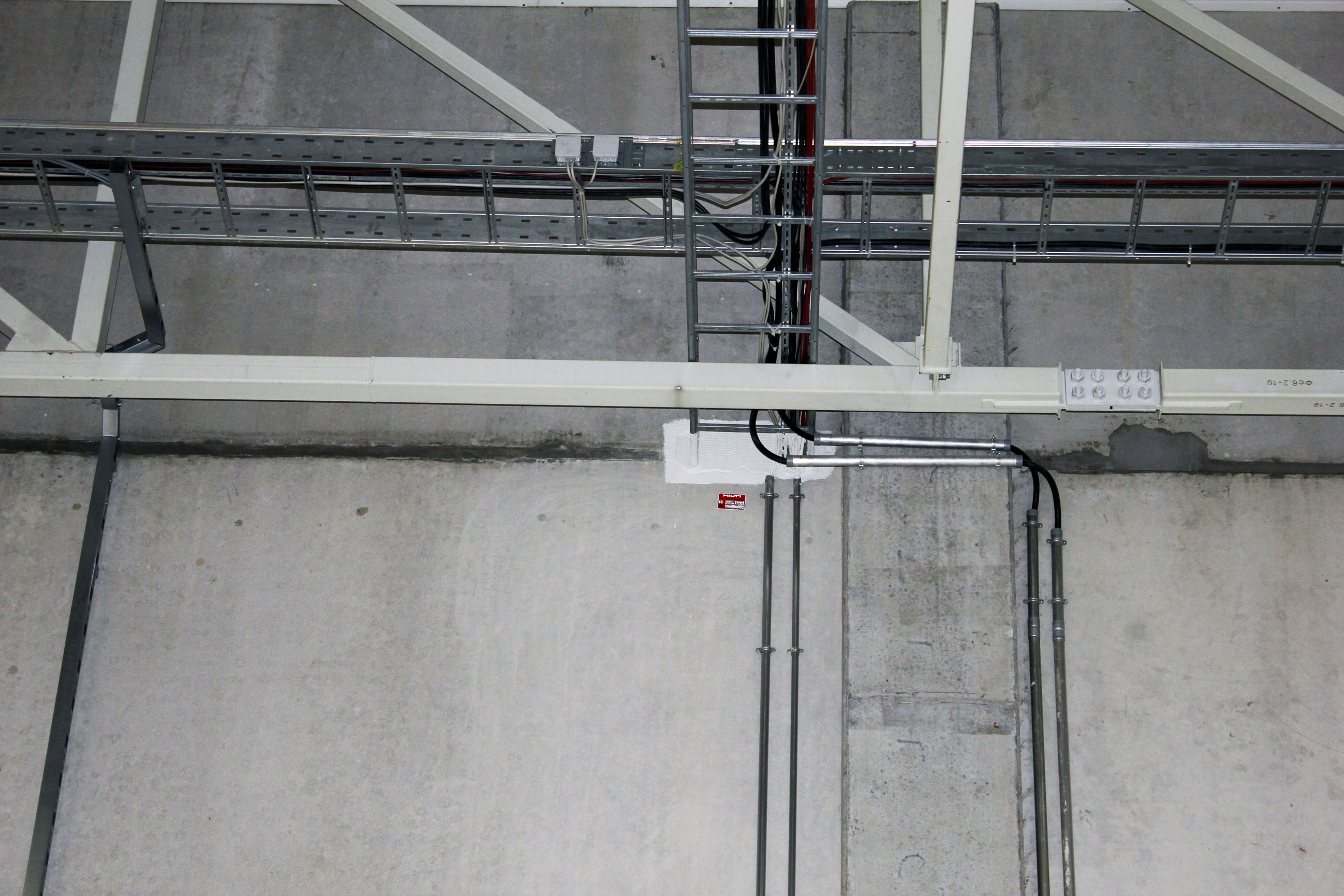

По завершению строительных работ, мы выйдем на Ваш объект, обозначим, кабельные проходки которые подлежат защите от огня и выполним огнезащиту кабельных проходок через ограждающие конструкции, с любой степенью огнестойкости, сдадим работу во все компетентные органы.

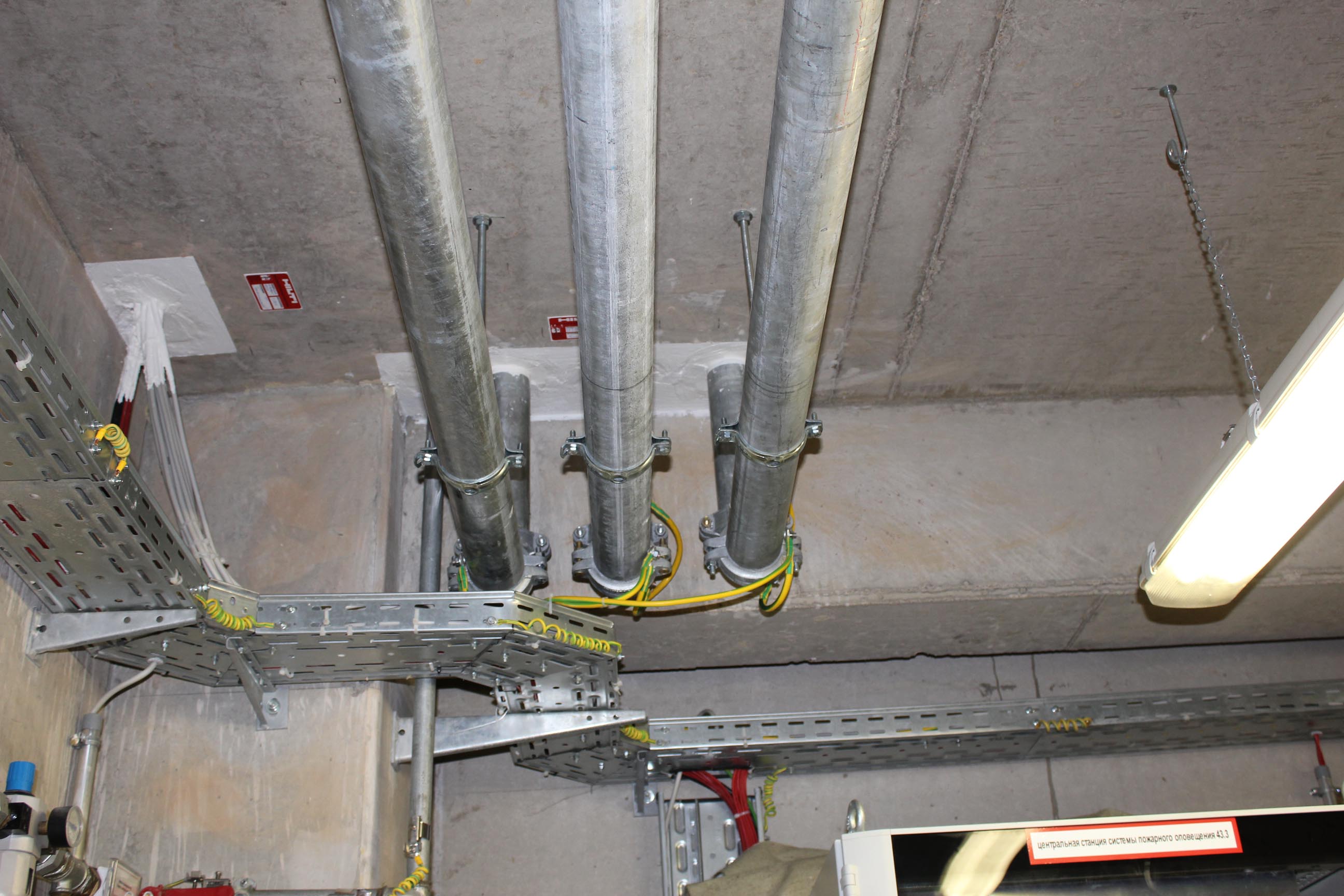

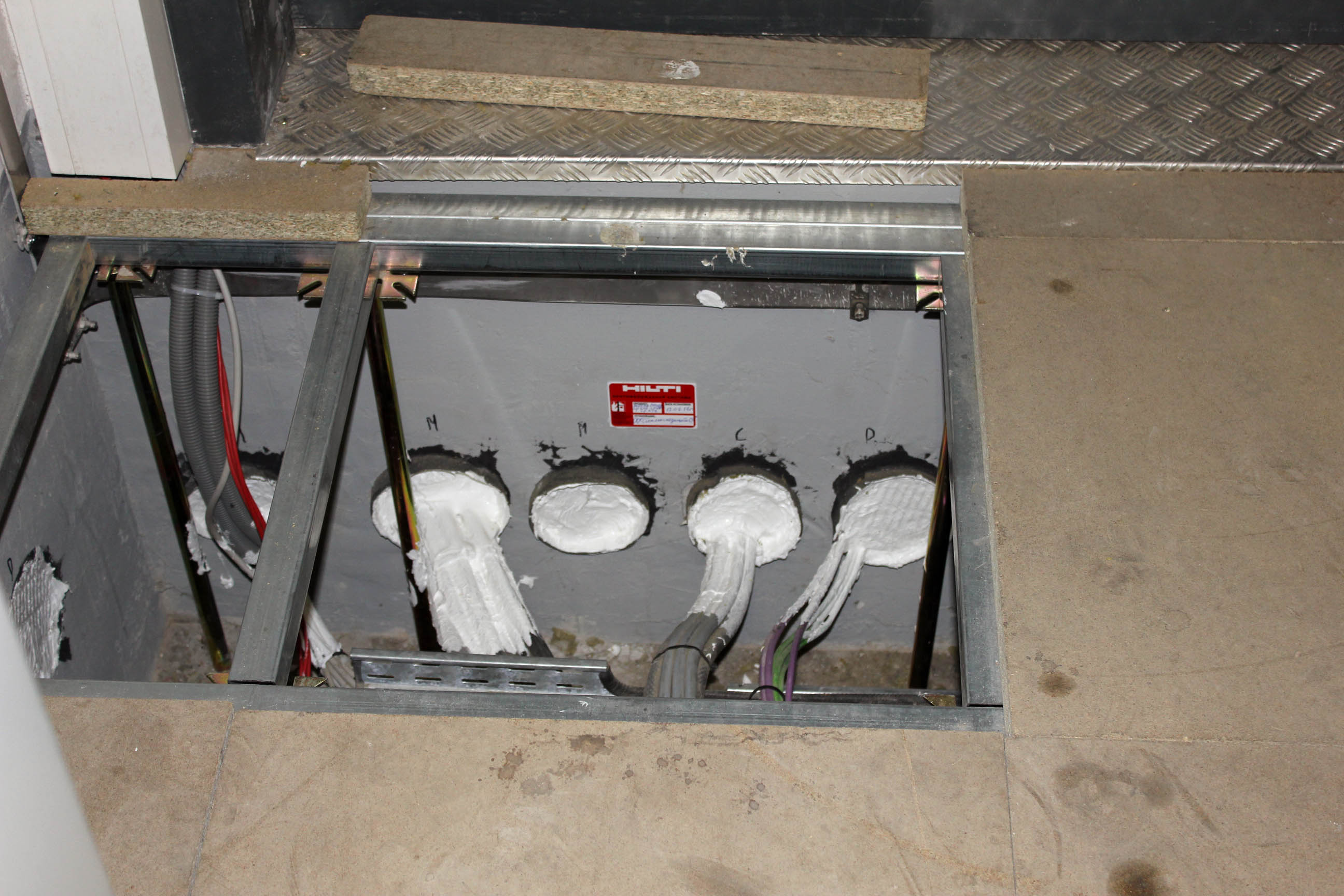

Для чего нужны кабельные проходки в огнестойком исполнении?

Согласно нормам пожарной безопасности здания делятся на определенное число пожарных отсеков, которые обеспечивают нераспространение пожара за границы данного отсека. Через ограждающие конструкции пожарных отсеков прокладываются инженерные коммуникации, проходки которых нарушают предел огнестойкости конструкции. Что бы сохранить противопожарную функцию эти проходки выполняют в огнестойком исполнении.

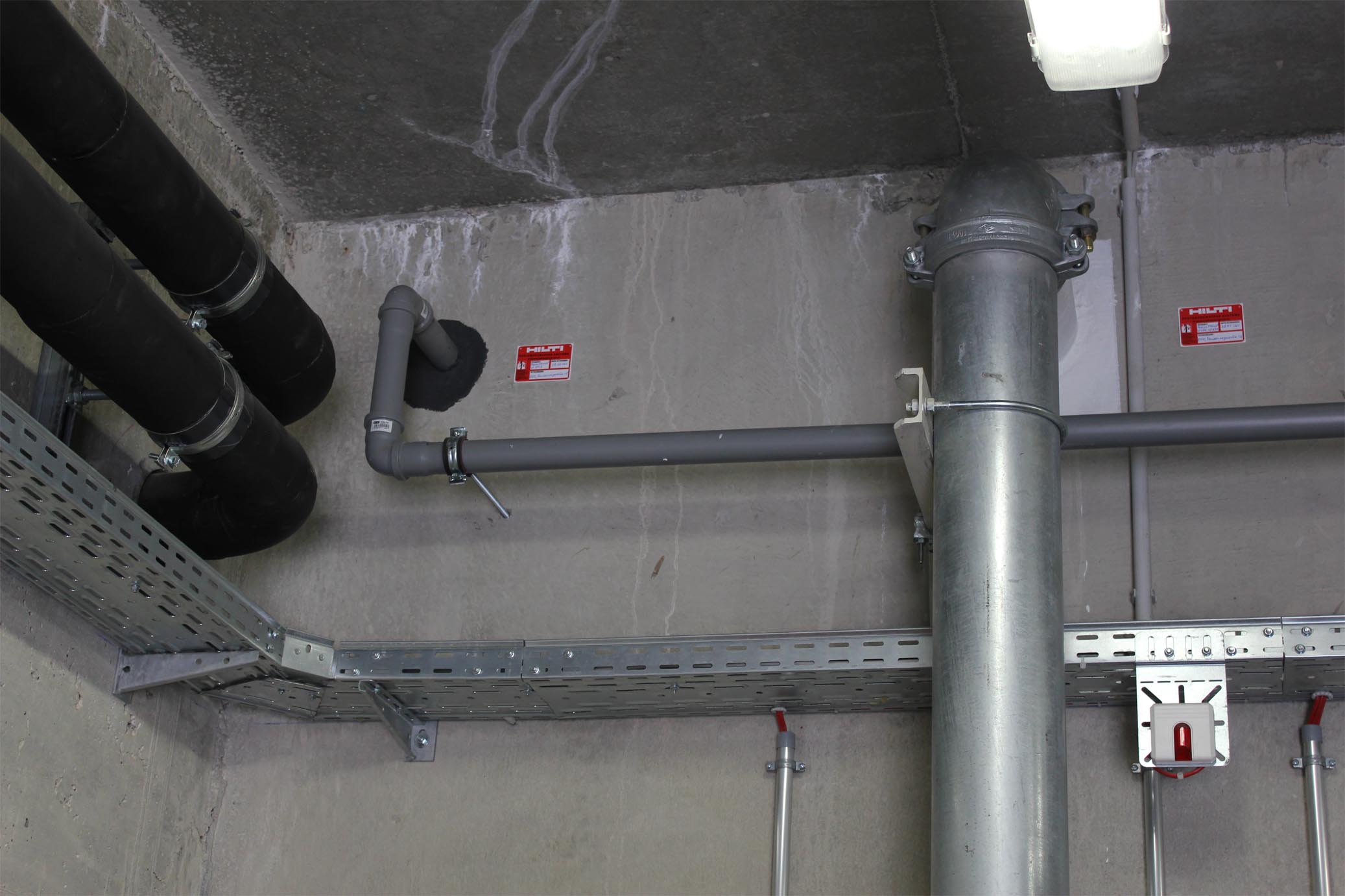

Огнестойкая проходка или противопожарная проходка - изделие или сборная конструкция, предназначенные для прохода кабельных линий, или других инженерных сетей через стены, перегородки и перекрытия и включающие в себя заделочные материалы и (или) сборные элементы, закладные детали (трубы, короба, лотки и т. п.) и сами кабельные изделия.

Цена проходок в огнестойком исполнении

Не смотря на то, что стоимость продукции Hilti, по сравнению с другими компаниями выше, продуманность технической документации и высокое качество материалов позволяют снизить итоговую цену кабельных проходок, конечно же в единичном исполнении цена одной проходки будет высока, но если взять 50 или 100 проходок, то стоимость каждой может не превышать 5000-7000 рублей*. Цена естественно зависит от габаритных характеристик проходки *Данная цена указана на заполнение 0.1м2 зазора.

Что регламентирует заделку кабельных проходок?

В соответствии с частью 7 статьи 82 Федерального закона от 22.07.2008 № 123-ФЗ в редакции от 23.06.2014 «Технический регламент о требованиях пожарной безопасности» (с изменениями и дополнениями, вступившими в силу с 13.07.2014), в местах прохождения кабельных каналов, коробов, кабелей и проводов через строительные конструкции с нормируемым пределом огнестойкости должны быть предусмотрены кабельные проходки с пределом огнестойкости не ниже предела огнестойкости данных конструкций.

Статья 59. Ограничение распространения пожара за пределы очага:
Ограничение распространения пожара за пределы очага должно обеспечиваться одним или несколькими из следующих способов:
устройство противопожарных преград

устройство пожарных отсеков и секций, а также ограничение этажности зданий и сооружений

применение устройств аварийного отключения и переключение установок и коммуникаций при пожаре

применение средств, предотвращающих или ограничивающих разлив и растекание жидкостей при пожаре

применение огнепреграждающих устройств в оборудовании

применение установок пожаротушения

Статья 137. Требования пожарной безопасности к строительным конструкциям:
4. Узлы пересечения ограждающих строительных конструкций кабелями, трубопроводами и другим технологическим оборудованием должны иметь предел огнестойкости не ниже требуемых пределов, установленных для этих конструкций.

СП 2.13130.2009. Обеспечение огнестойкости объектов защиты:
5.2.3. Узлы пересечения кабелями и трубопроводами ограждающих конструкций с нормируемыми пределами огнестойкости и пожарной опасностью не должны снижать требуемых по-жарно-технических показателей конструкций. Их огнестойкость устанавливают по ГОСТ Р 53306. Заделку неплотностей следует осуществлять средствами огнезащиты.

ГОСТ Р 53310-2009. Проходки кабельные, вводы герметичные и проходы шинопроводов. Требования пожарной безопасности. Методы испытаний на огнестойкость.
6.4.1. Проходки кабельные, вводы герметичные и проходы шинопроводов, выполненные в ограждающих конструкциях с нормируемыми пределами огнестойкости или противопожарных преградах, должны иметь предел огнестойкости не ниже предела огнестойкости пересекаемой конструкции.
6.4.2. Конструкция проходок должна обеспечивать возможность замены и (или)дополнительной прокладки проводов, кабелей, возможность их технического обслуживания.

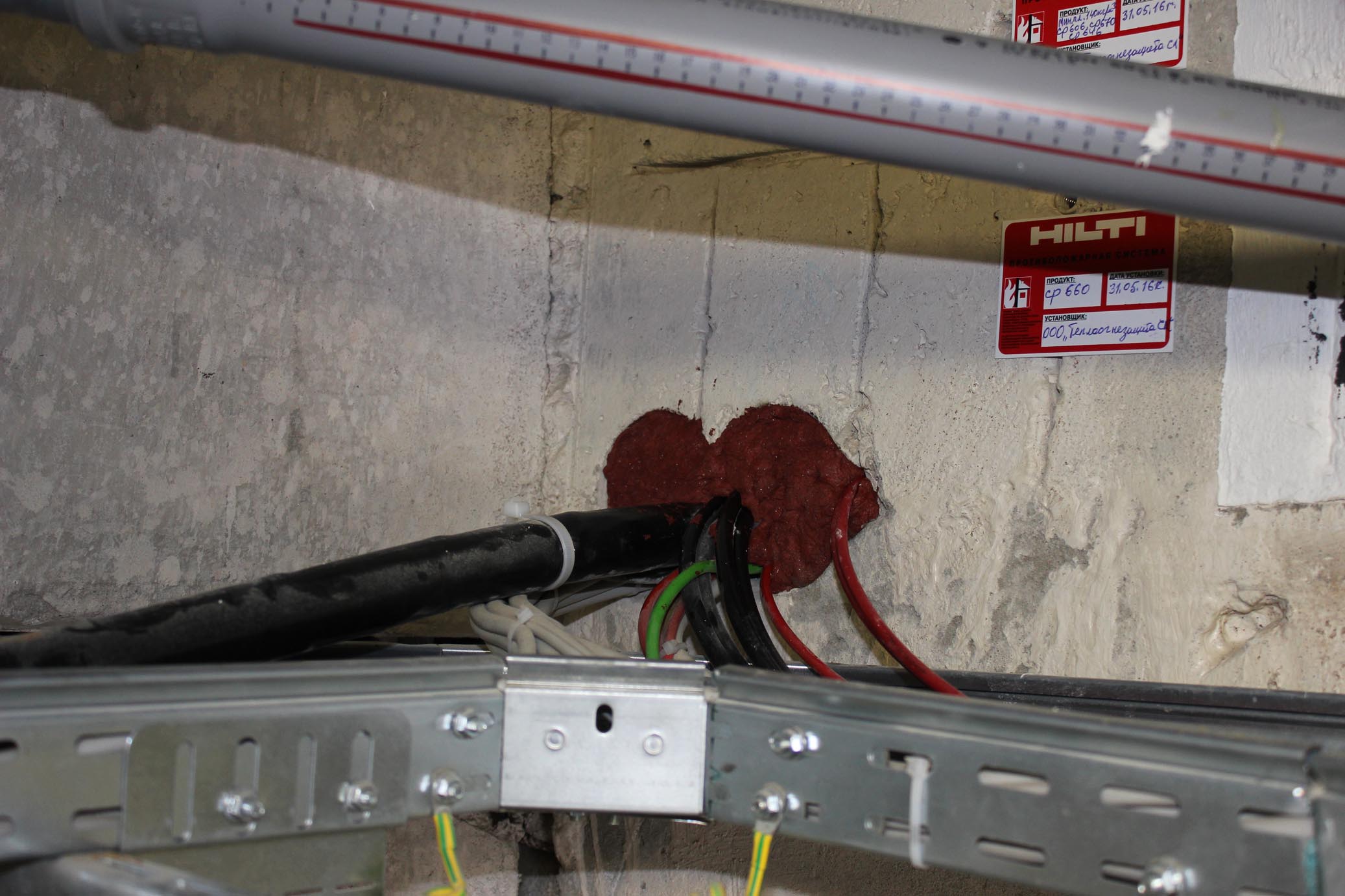

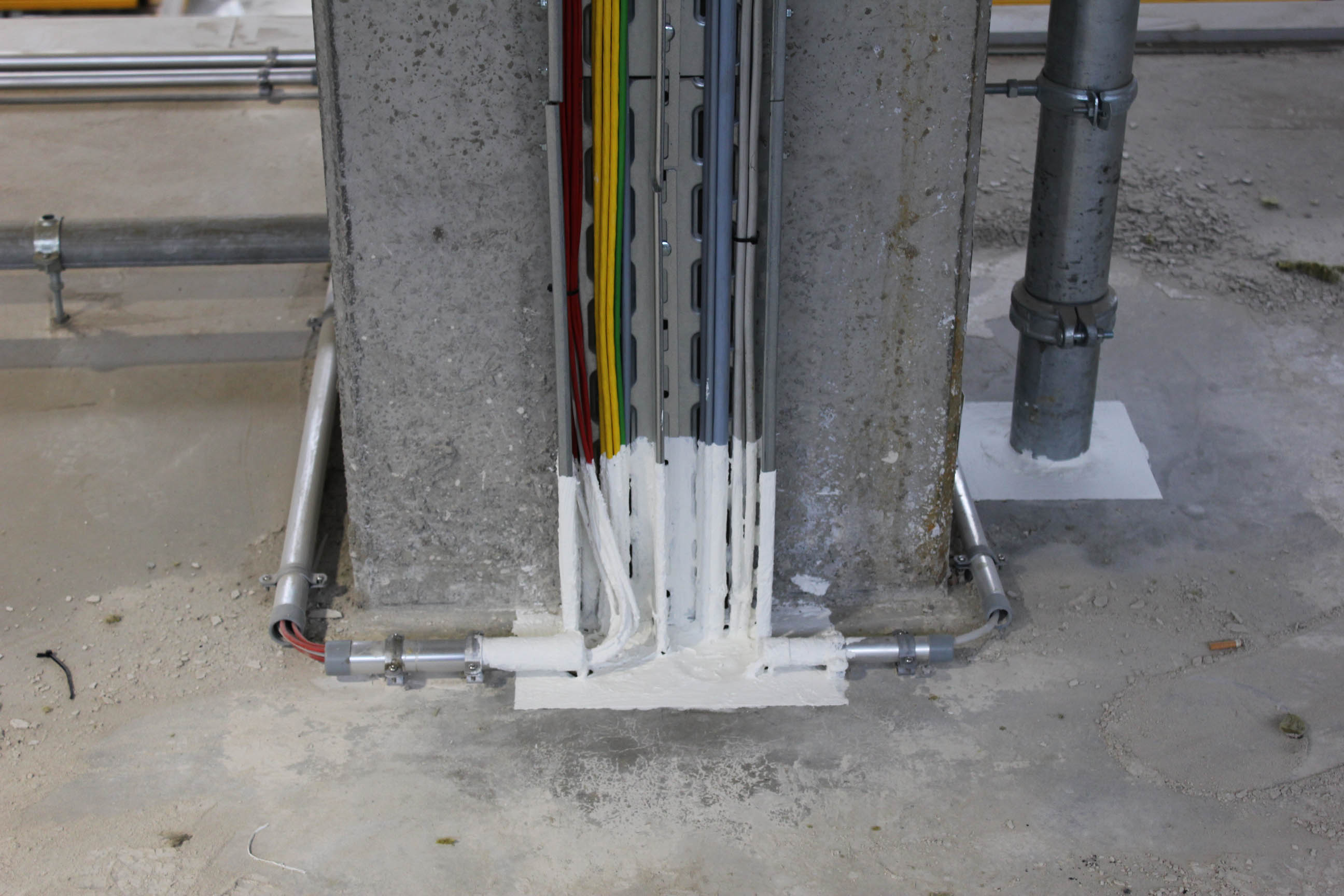

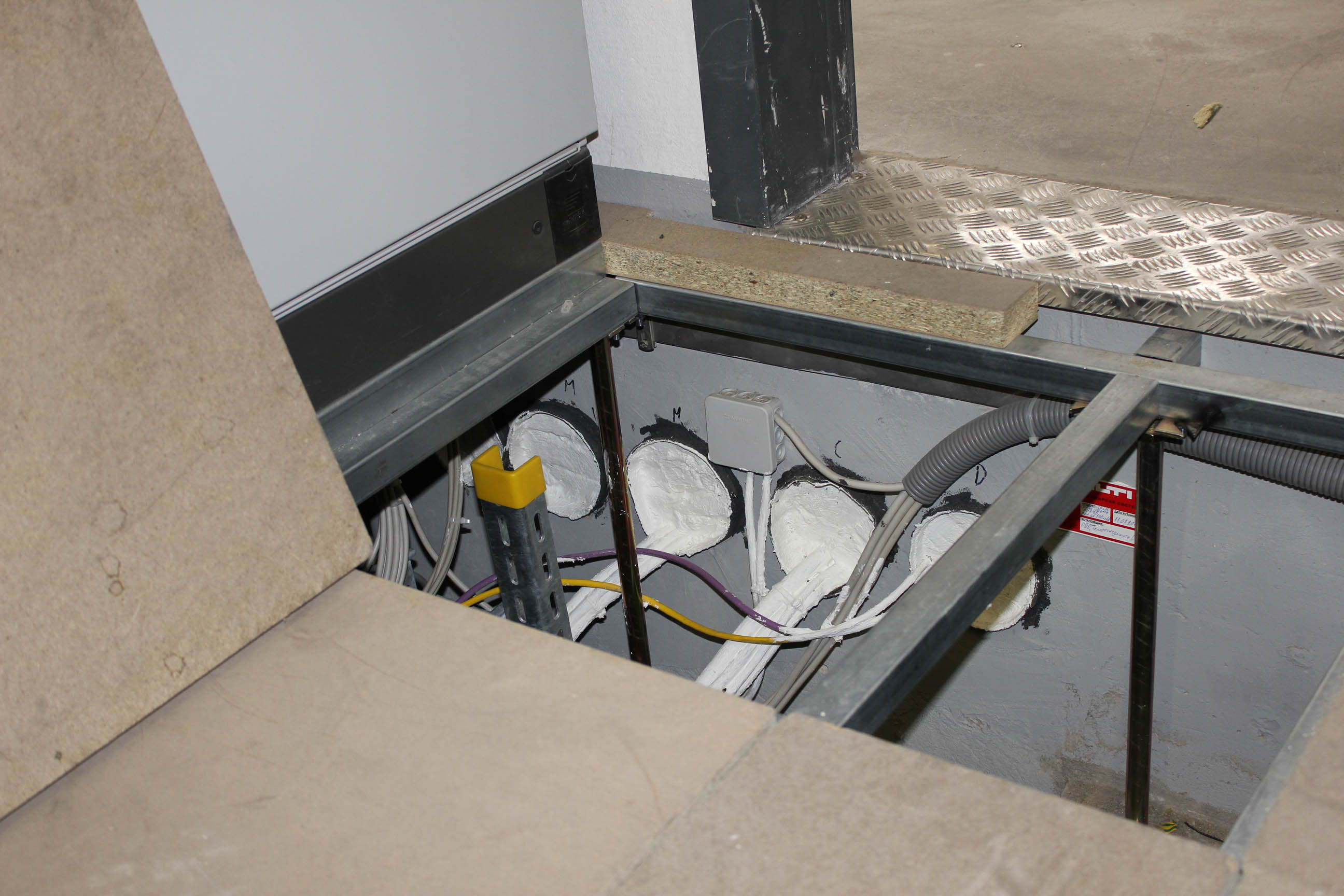

Для чего выполняют заделку кабельных проходок?

В случае пожара огонь из одного помещения легко проходит в другое, если между помещениями нет огнестойкого барьера, таким барьером обычно служит огнестойкая перегородка, но в любом здании есть коммуникации которые идут через стены, вне зависимости огнезадерживающие они или нет, противопожарные проходки препятствуют распространению огня и дыма в соседние помещения по проводам, или другим инженерным сетям. Нормируемый предел огнестойкости проходки не должен быть ниже предела огнестойкости основной конструкции.

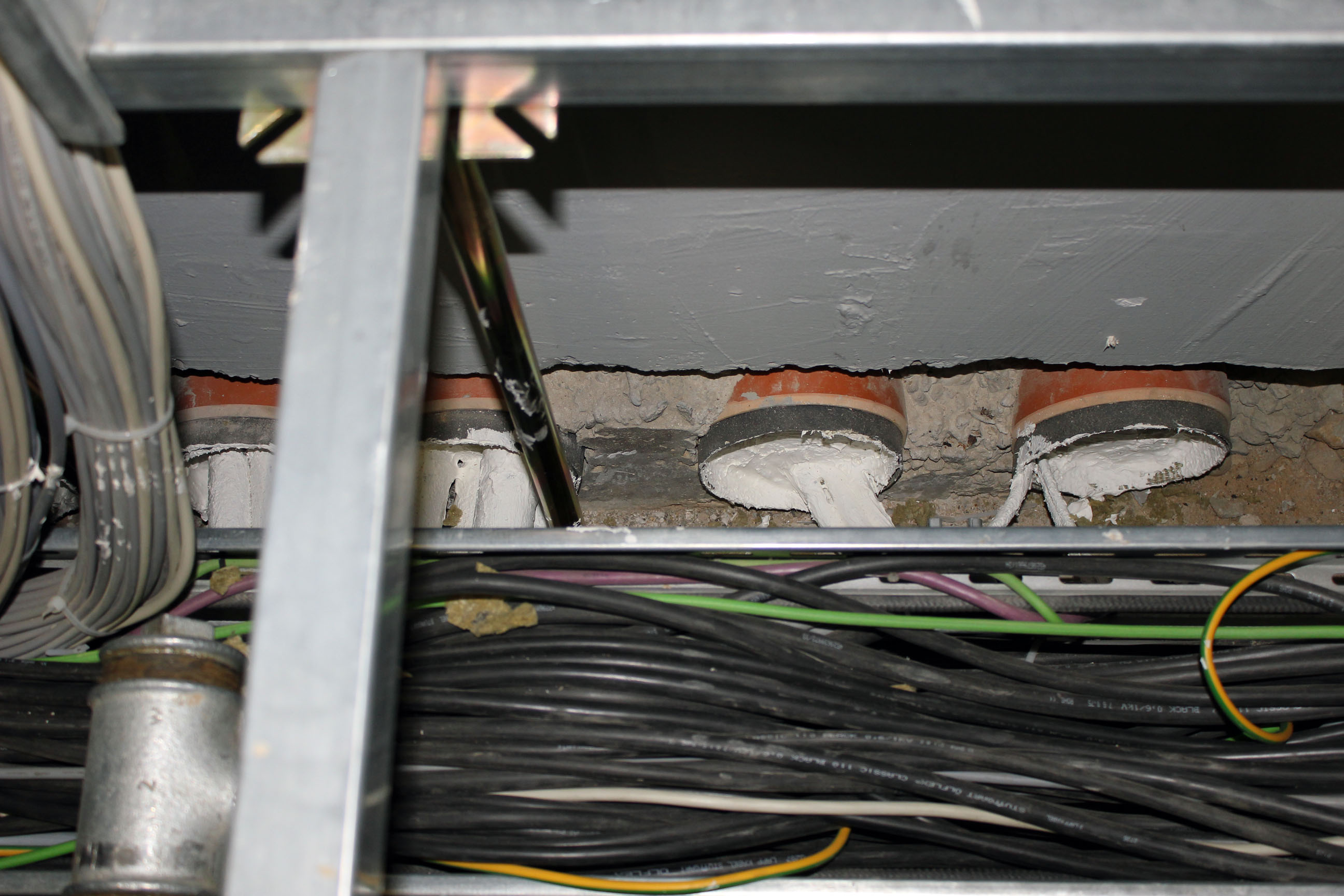

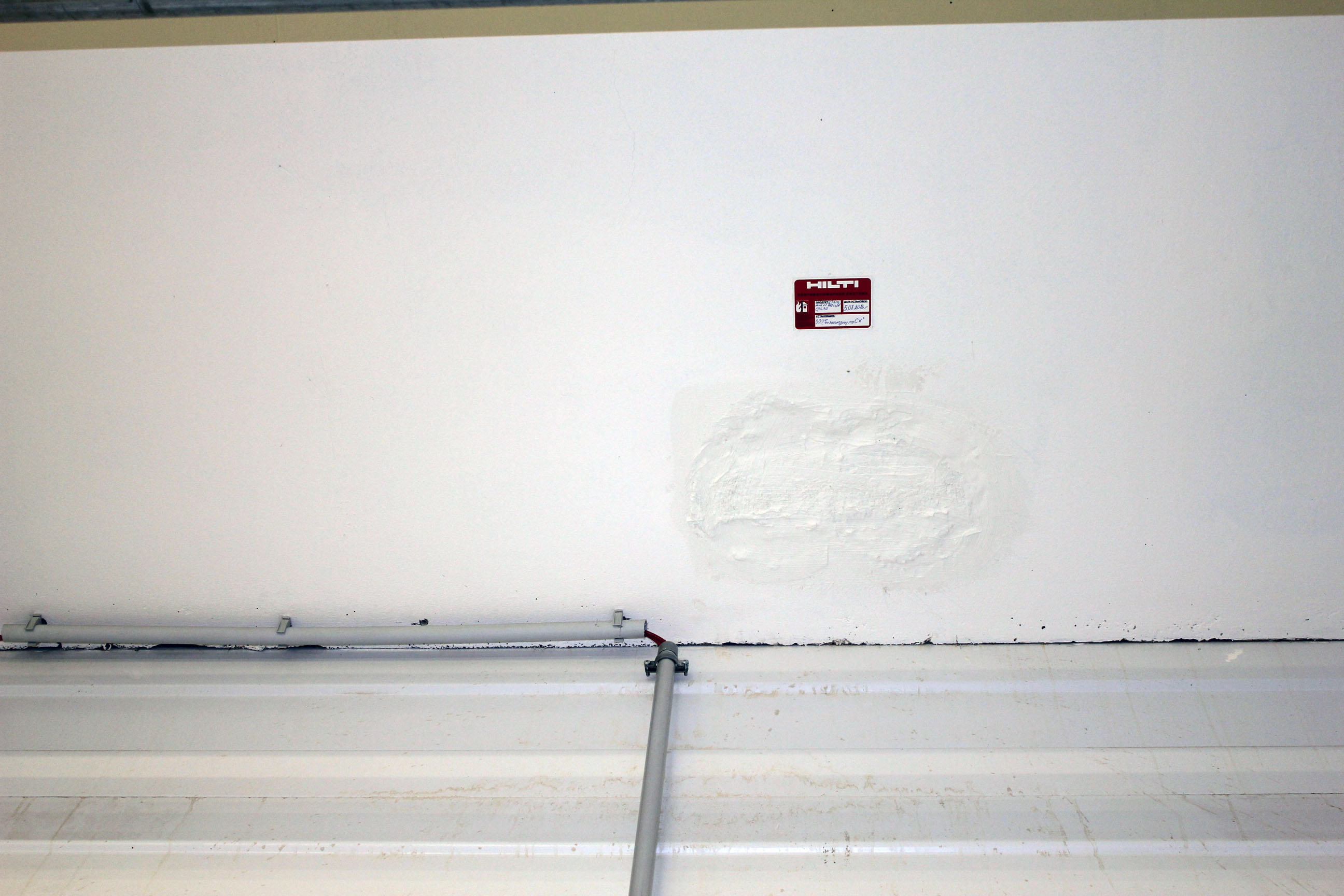

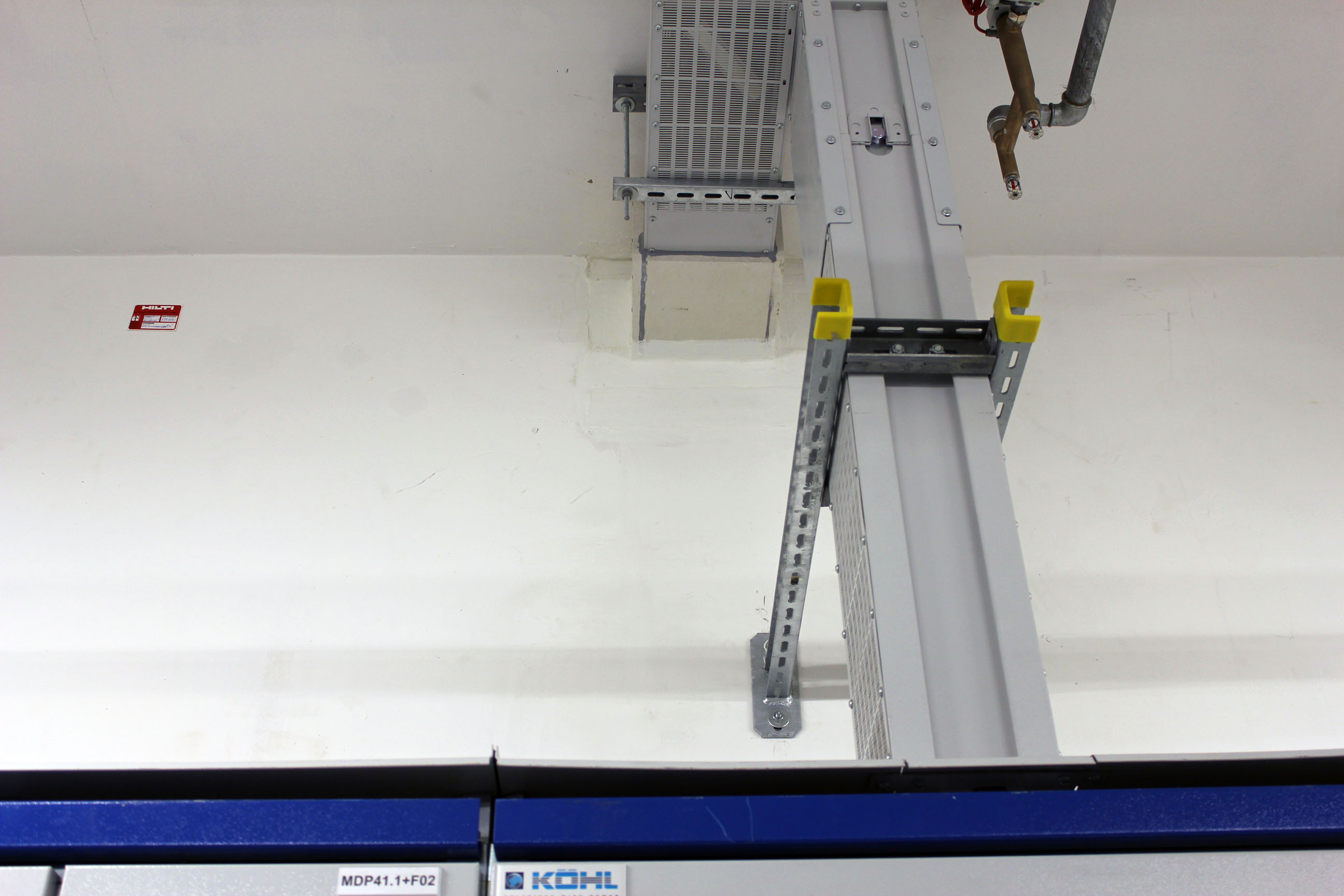

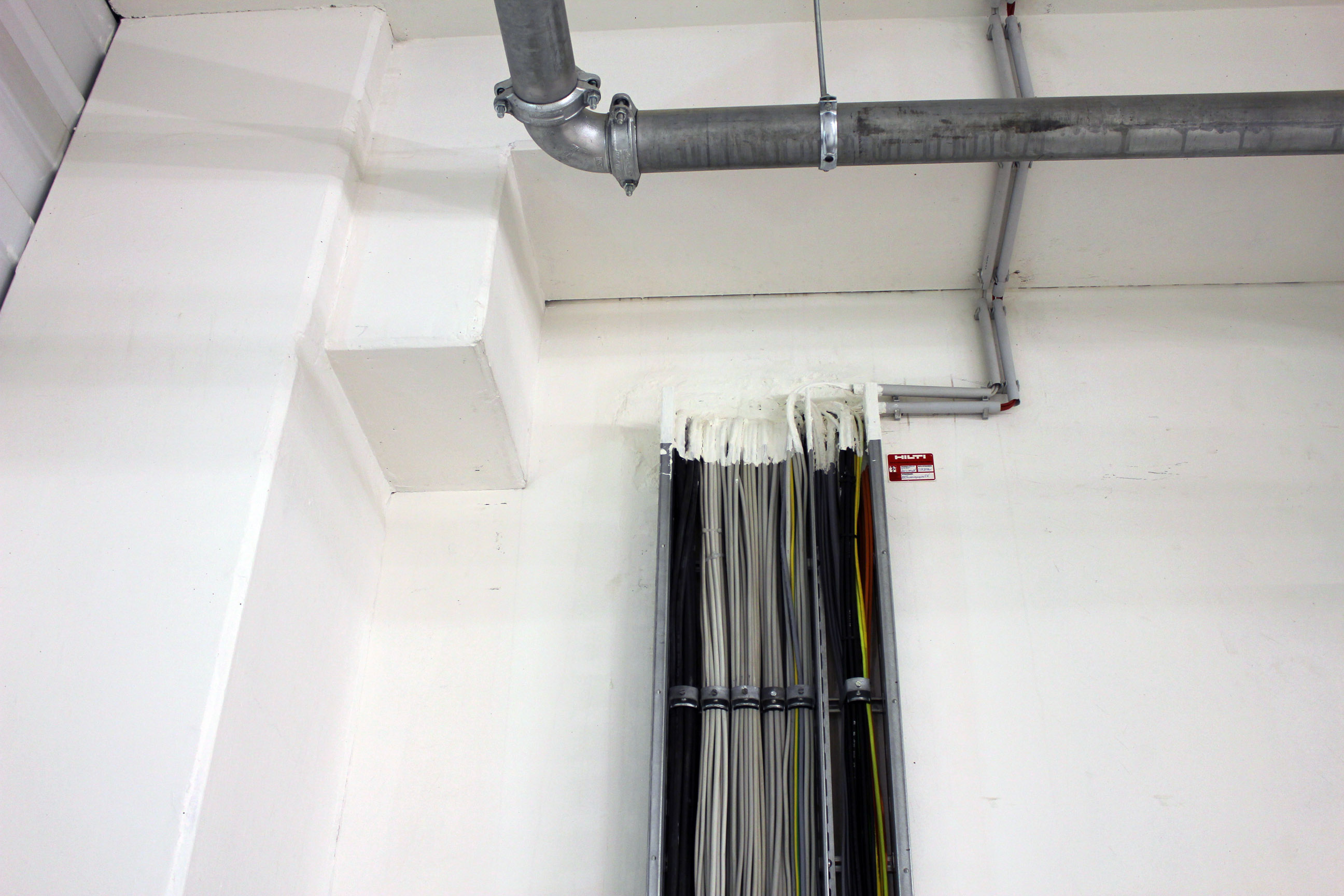

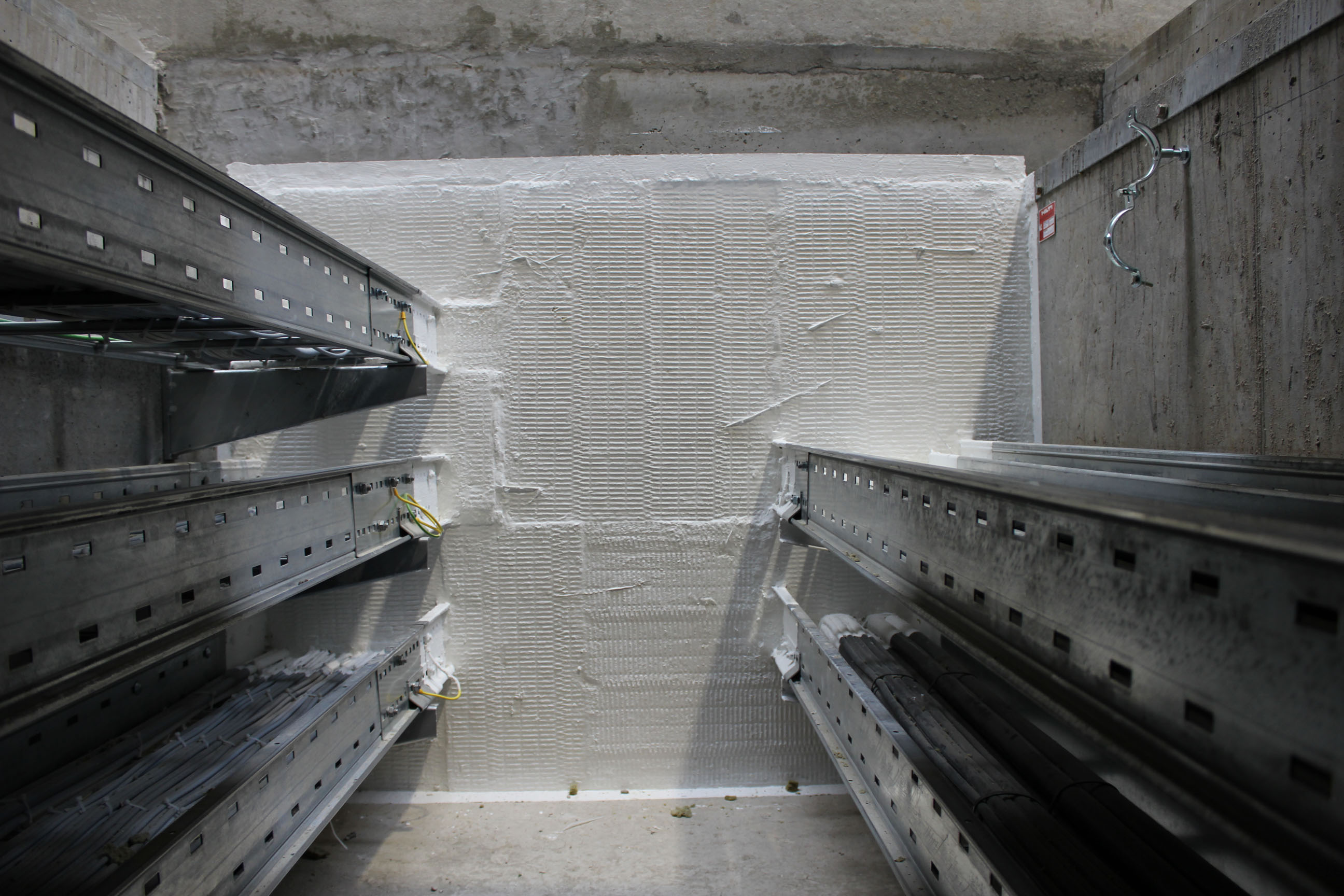

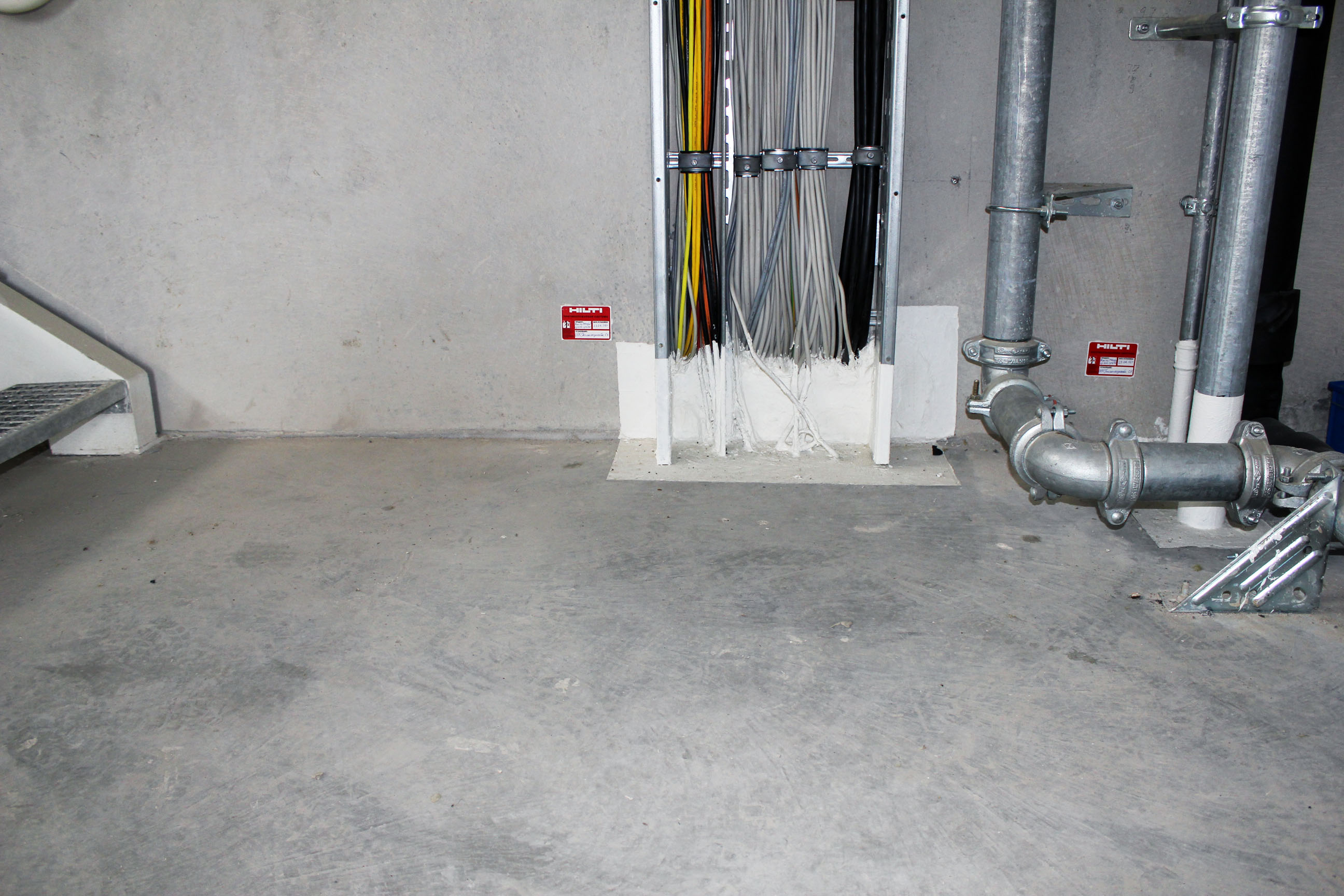

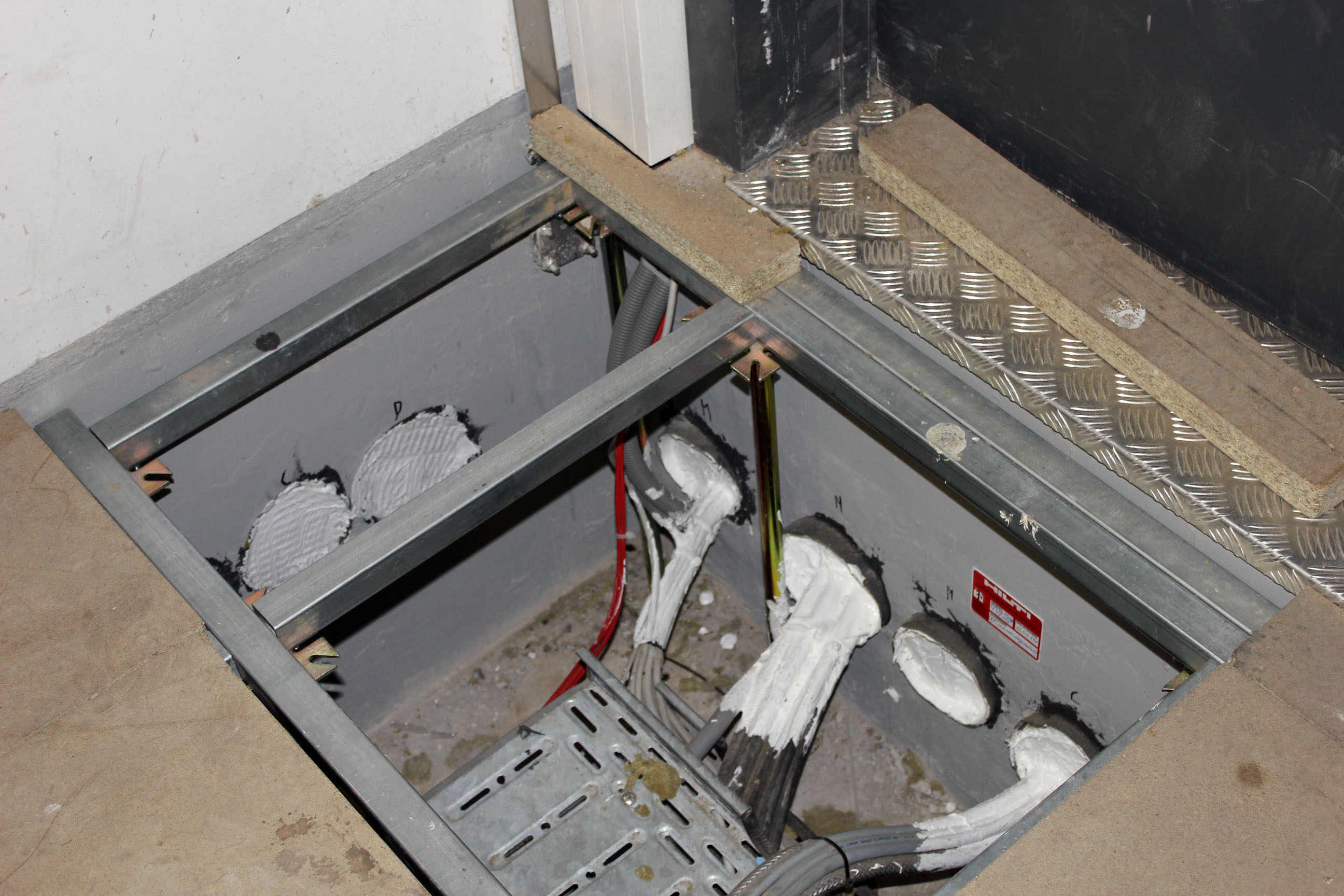

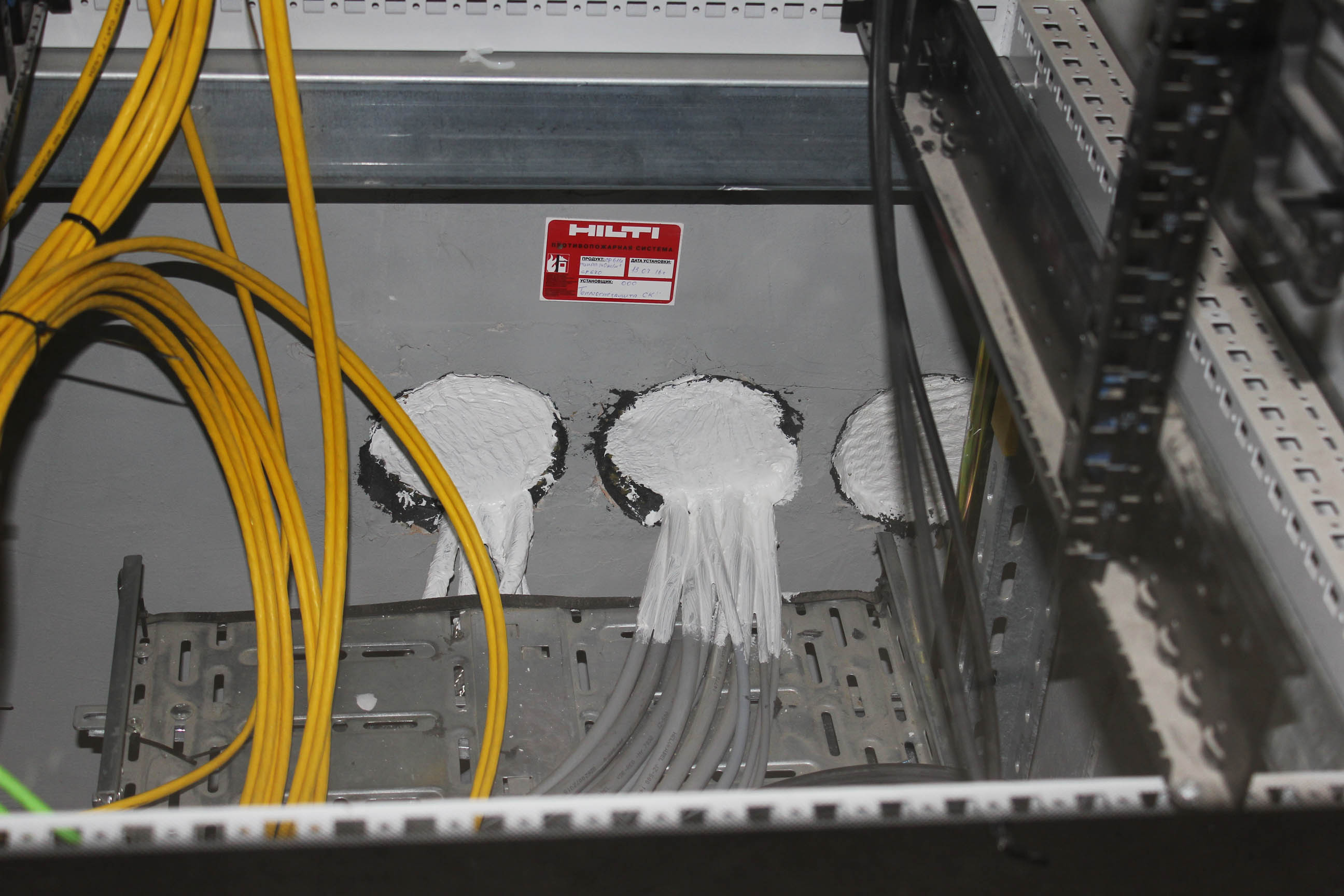

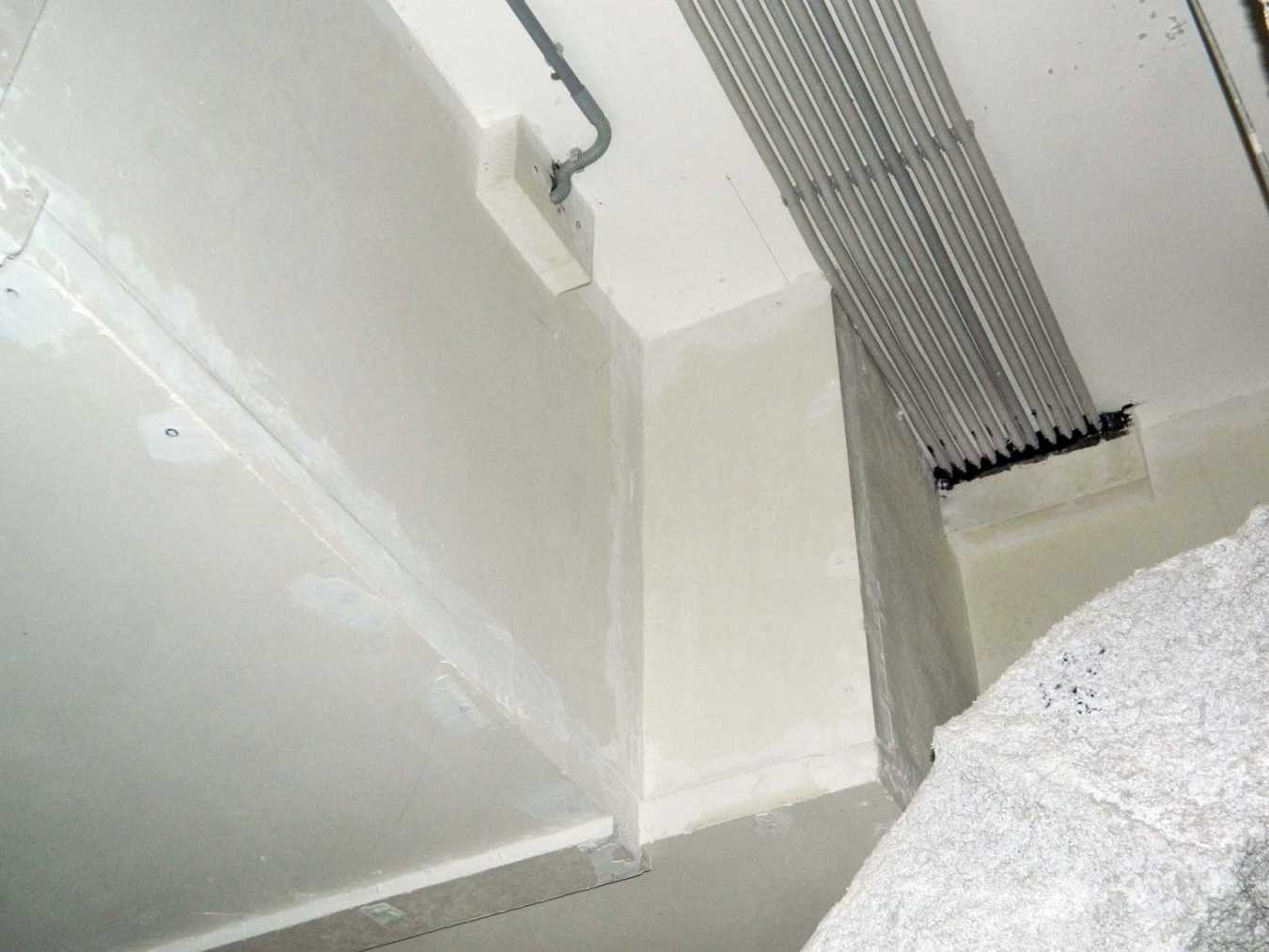

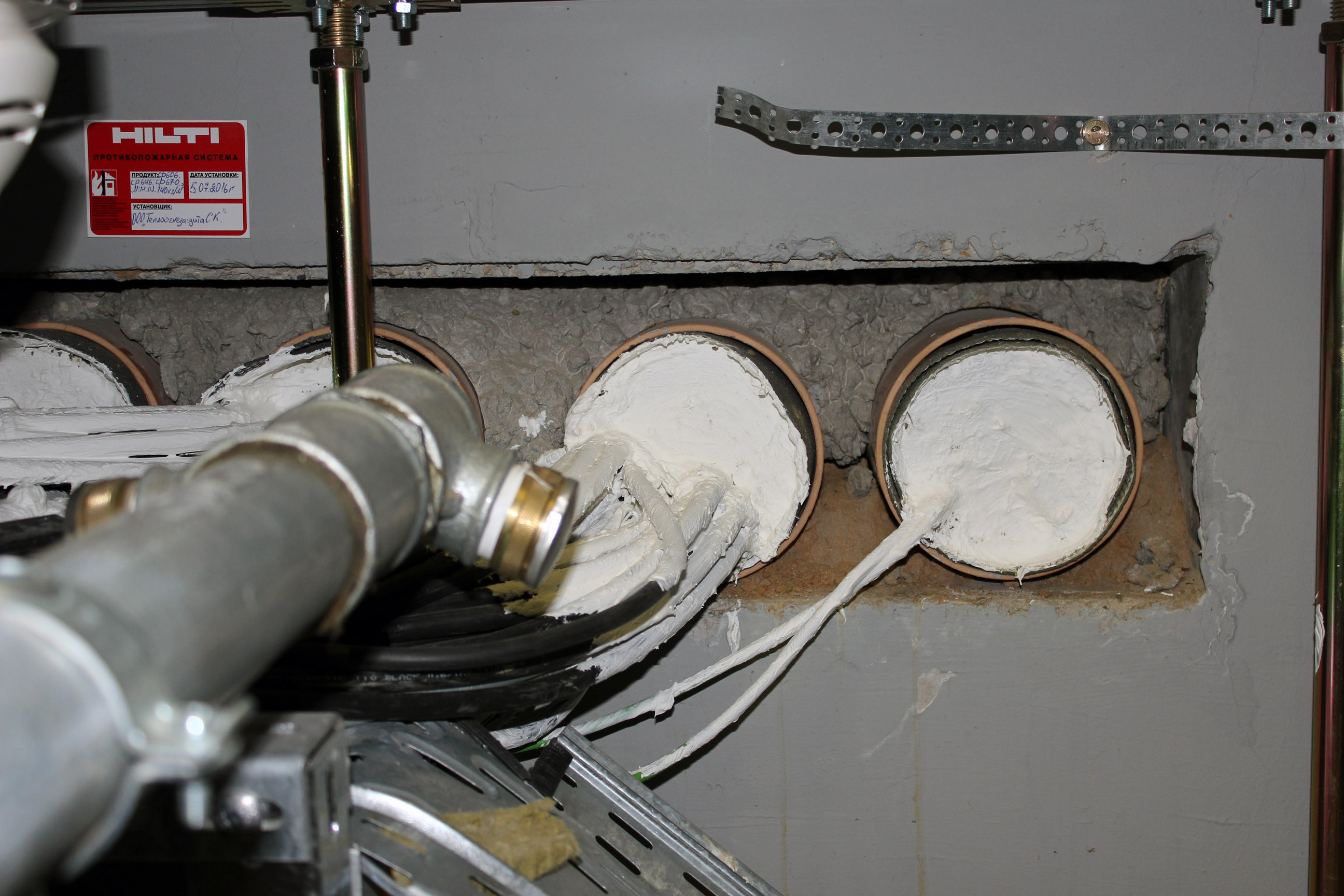

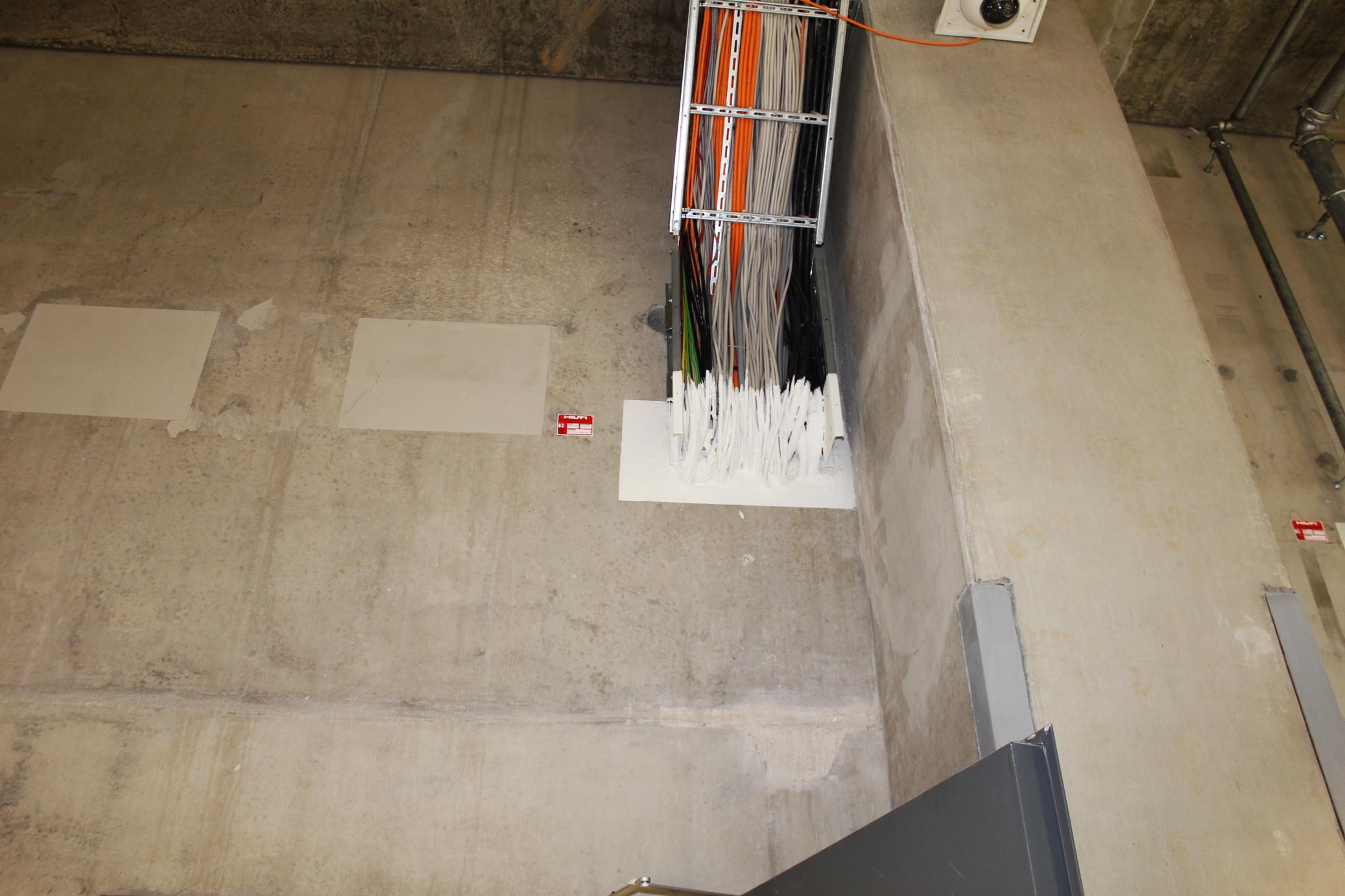

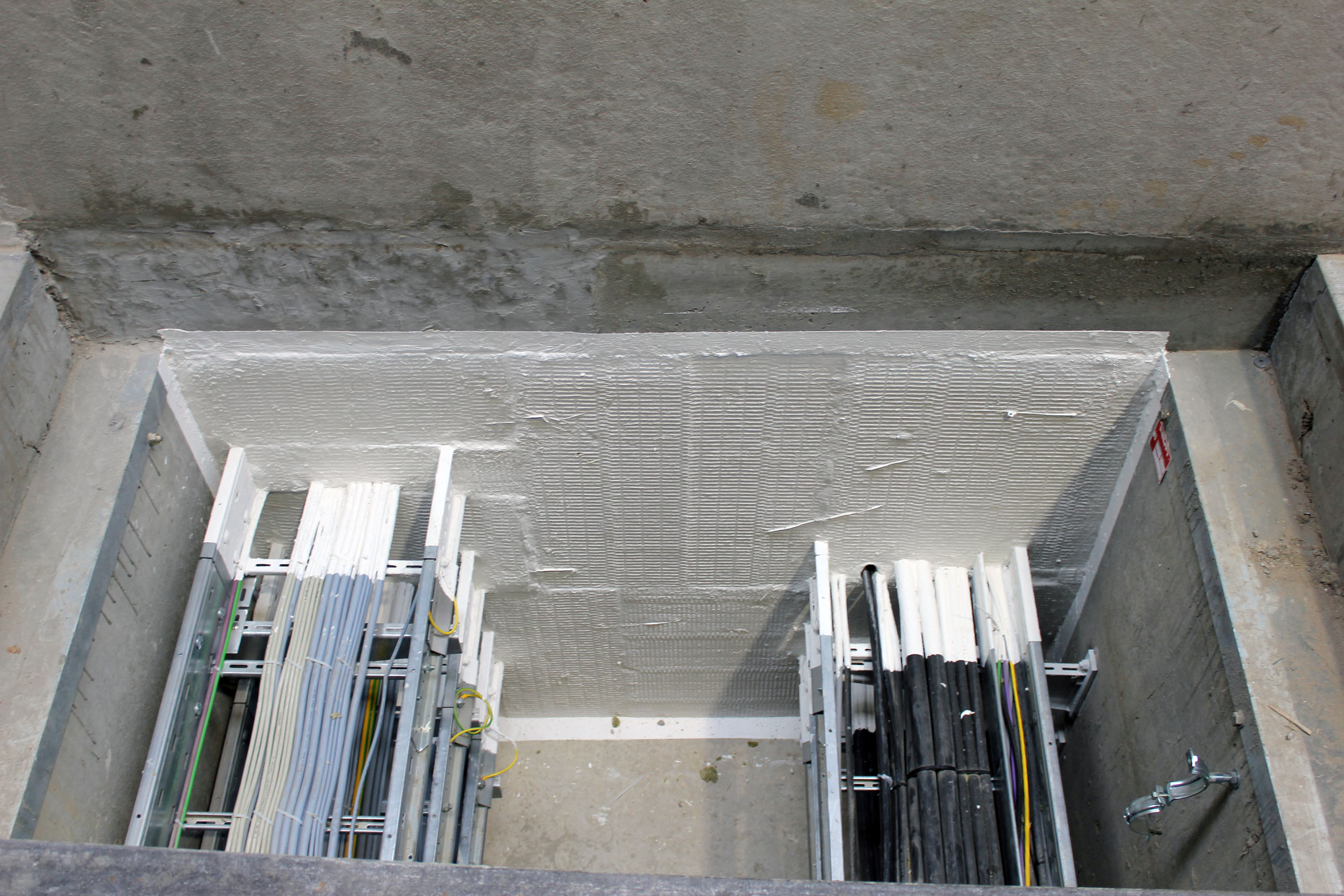

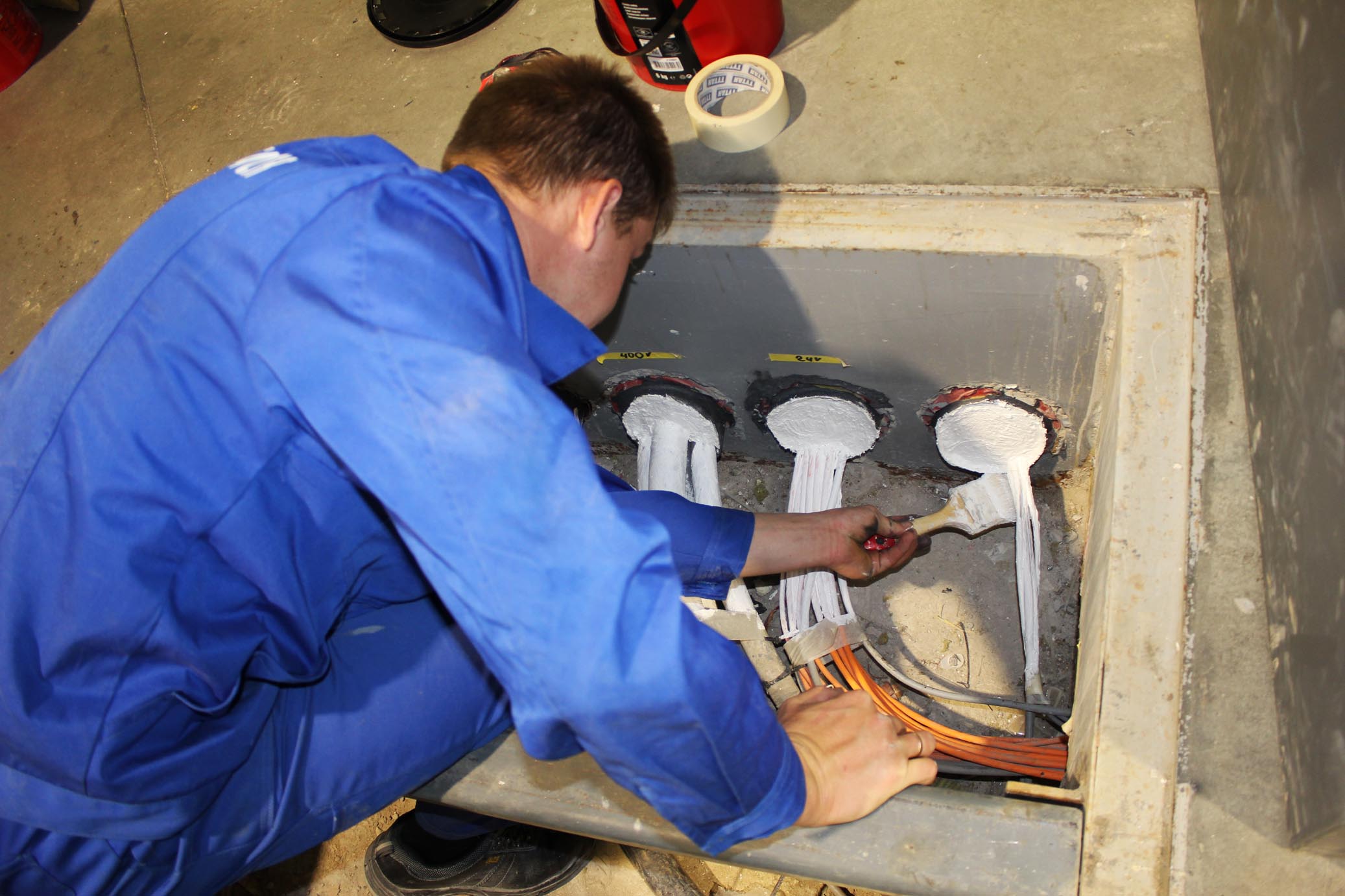

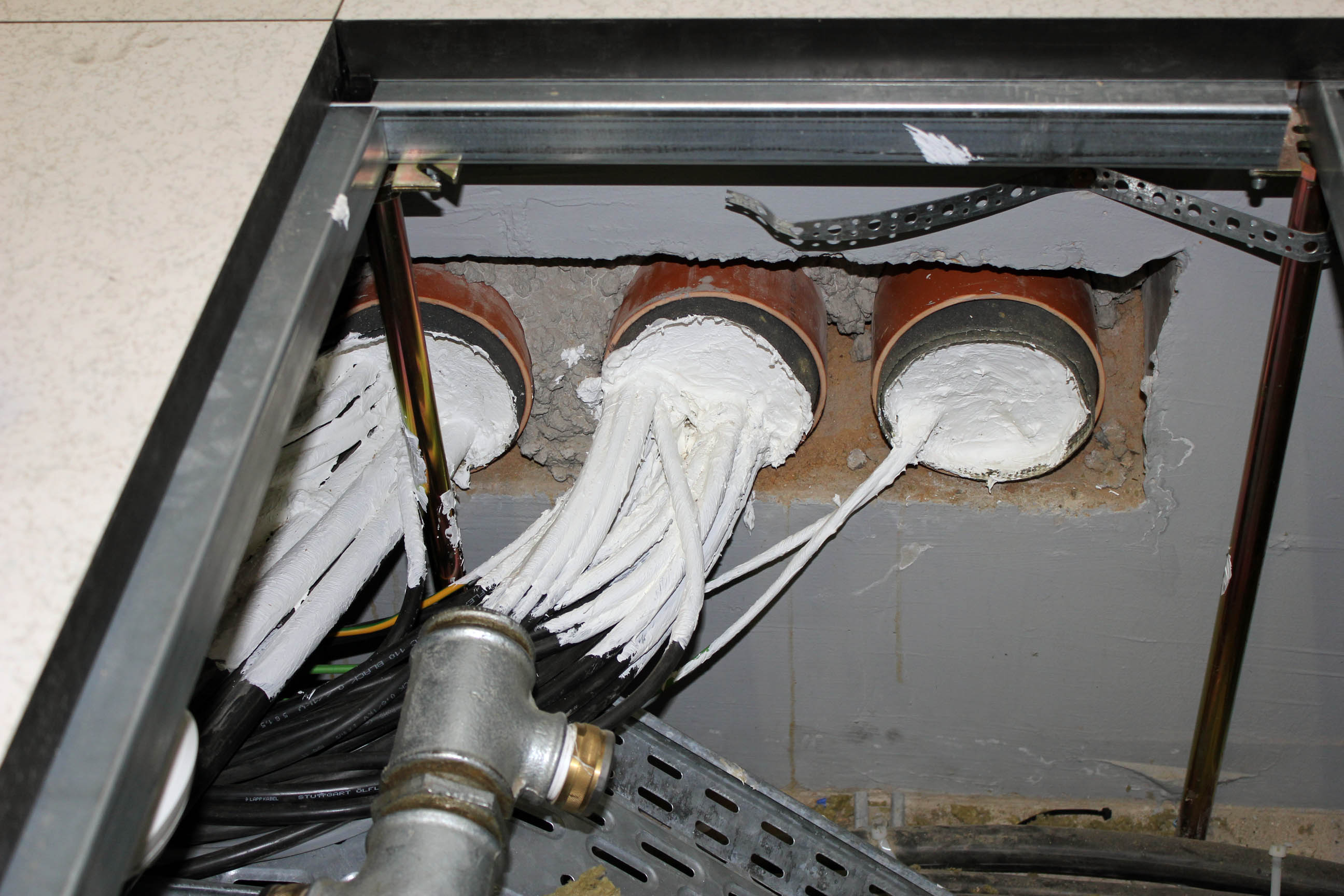

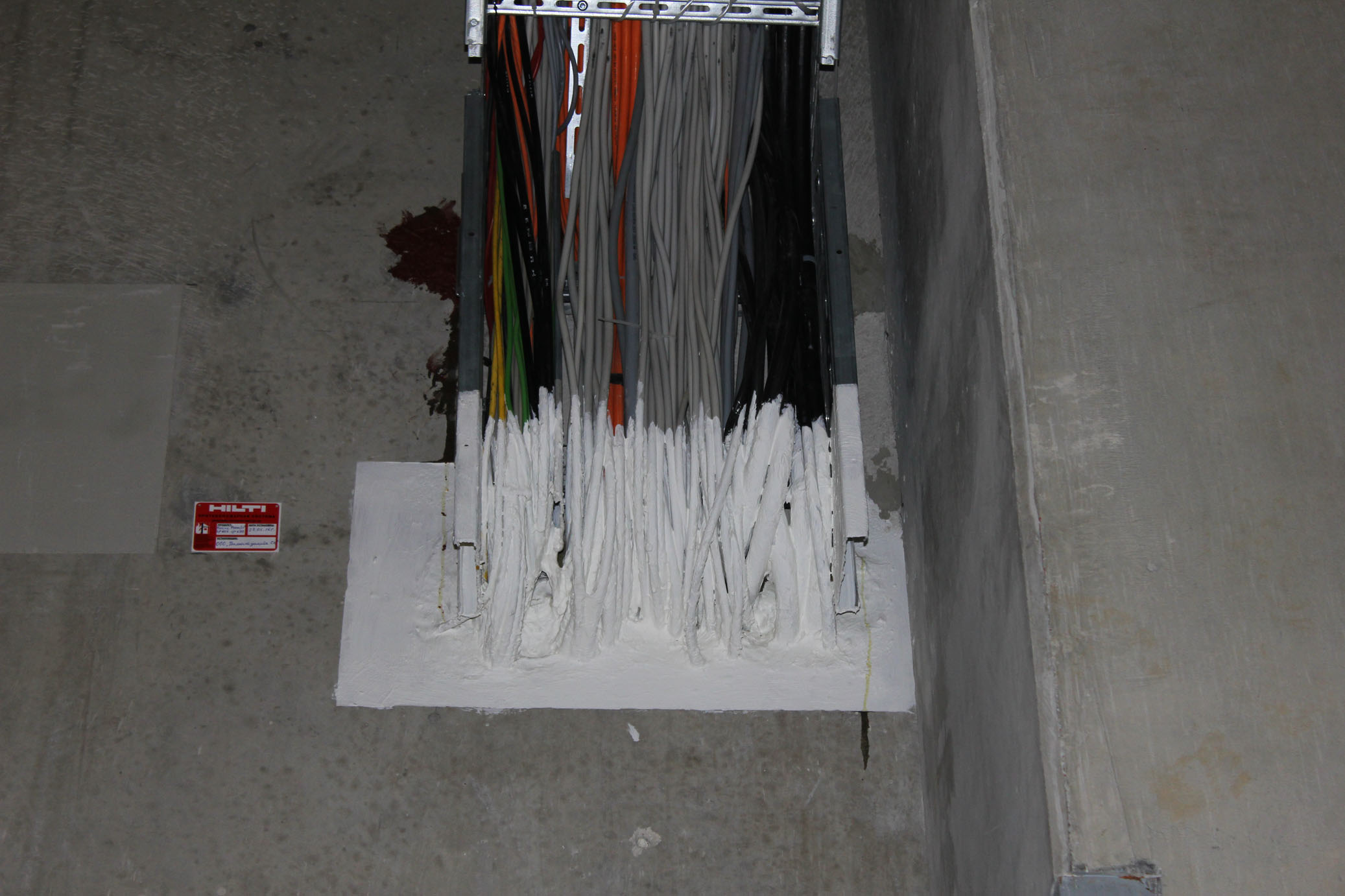

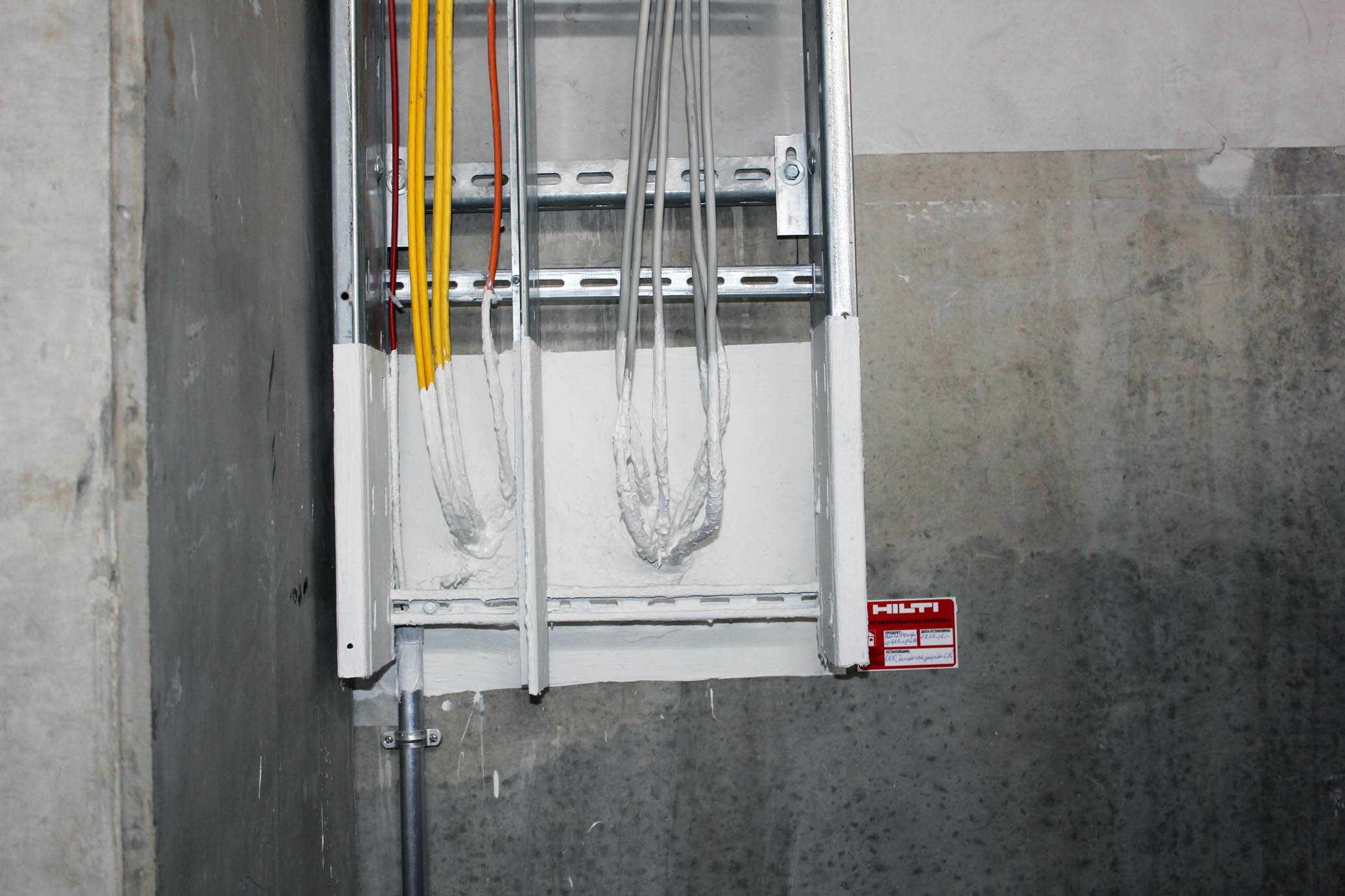

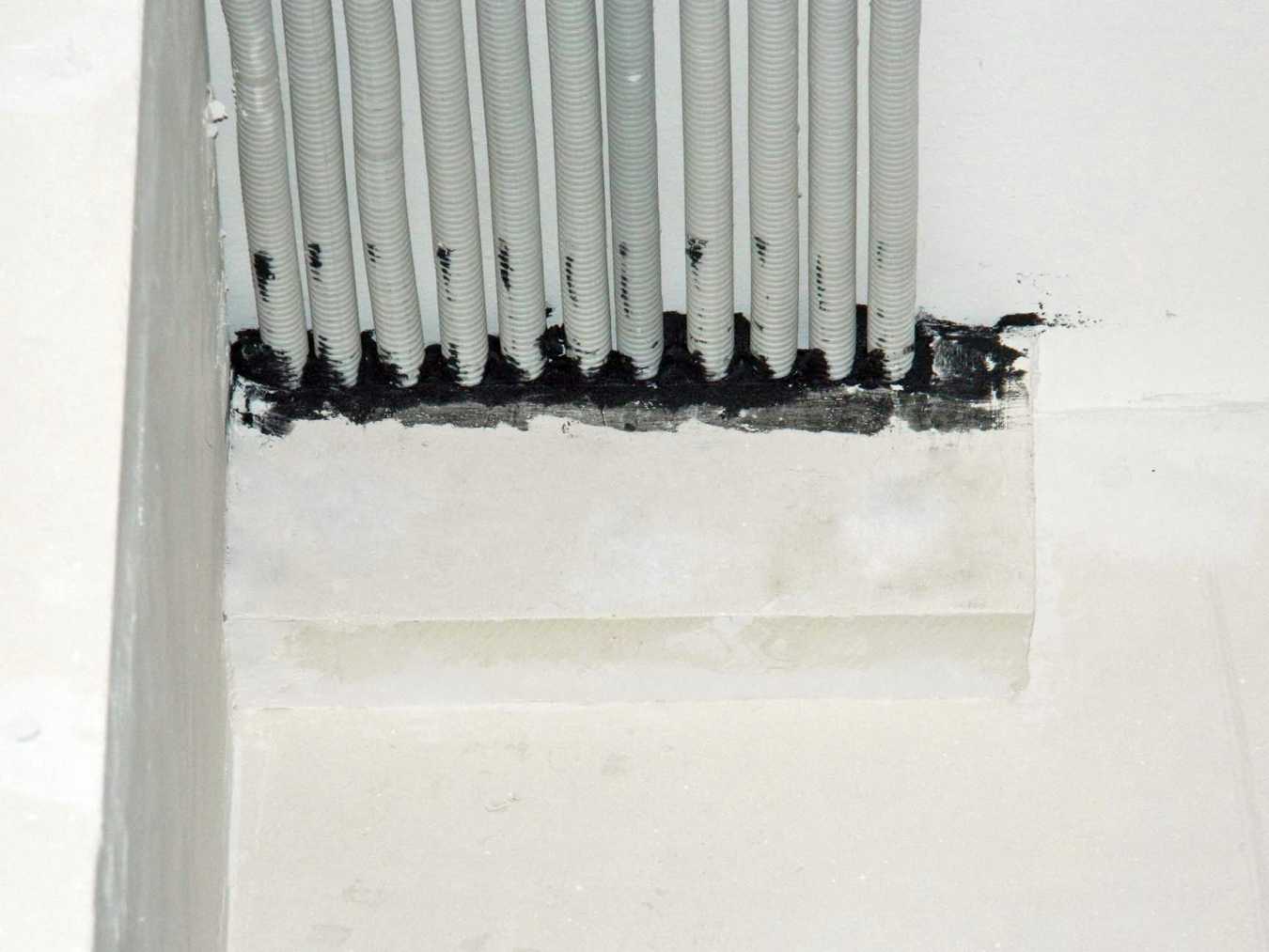

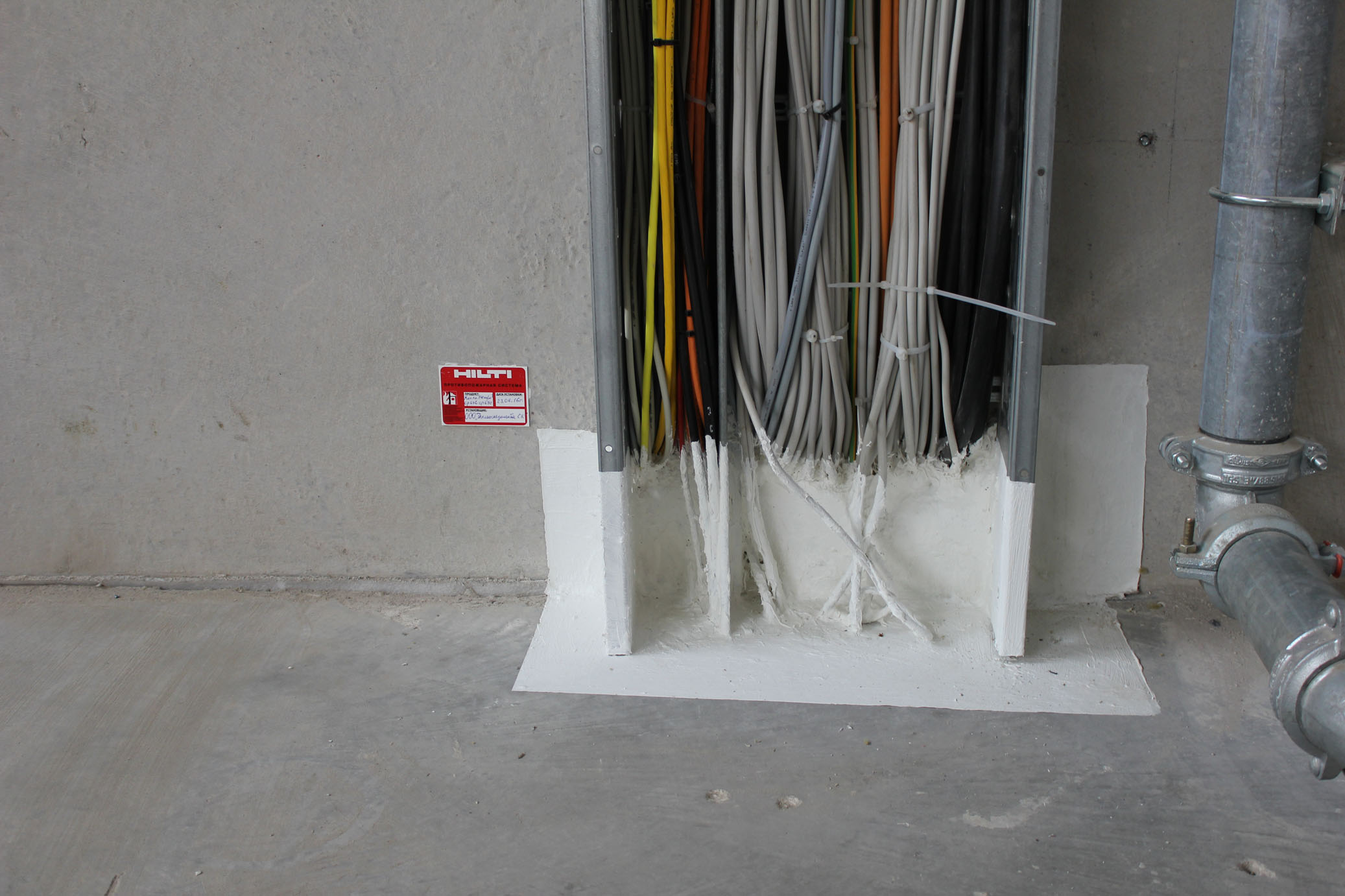

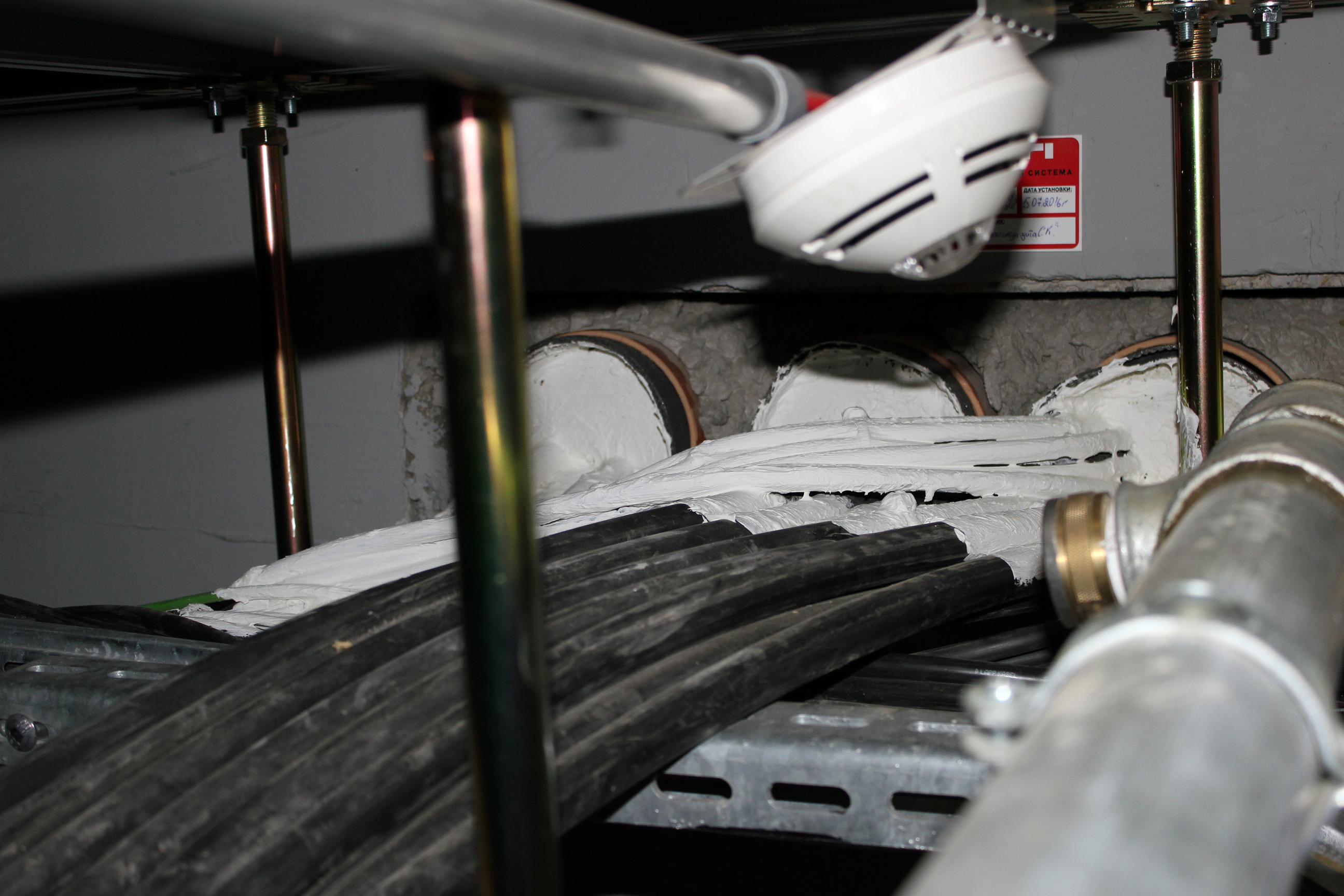

Огнестойкая кабельная проходка - это общее название места прохождения кабеля, отвечающего требованиям пожарной безопасности, не поддающийся горению в течении заданного времени, например 30-60 минут, 90 минут, 120 минут, 160 минут, 180 минут, 240 минут. Заделка кабельной проходки может выполняться различным способом и с применением различных материалов и конструктивных решений.

Согласно нормам конструктивной противопожарной безопасности в зданиях и сооружениях выделяется определенное число пожарных отсеков. Через стены и перекрытия, образующие пожарные отсеки, проводятся инженерные коммуникации - трубопроводы и электро-кабель. Надлежащей заделкой проходок обеспечивается огнестойкость этих конструкций и их ограждающая функция.

Заделка кабельных проходок это ответственная работа от которой будут зависеть не только жизни людей, но и количество выгоревших площадей, и если в процессе монтажа огнестойких кабельных проходок была нарушена технология или подобран не правильный материал, заделка может придти в негодность до полной эвакуации людей в безопасную зону. В связи с этим компания Теплоогнезащита ни когда не пойдет в ущерб технологии дабы снизить стоимость монтажных работ. Мы отвечаем за свою работу, и будем отвечать! Доверьтесь нам!

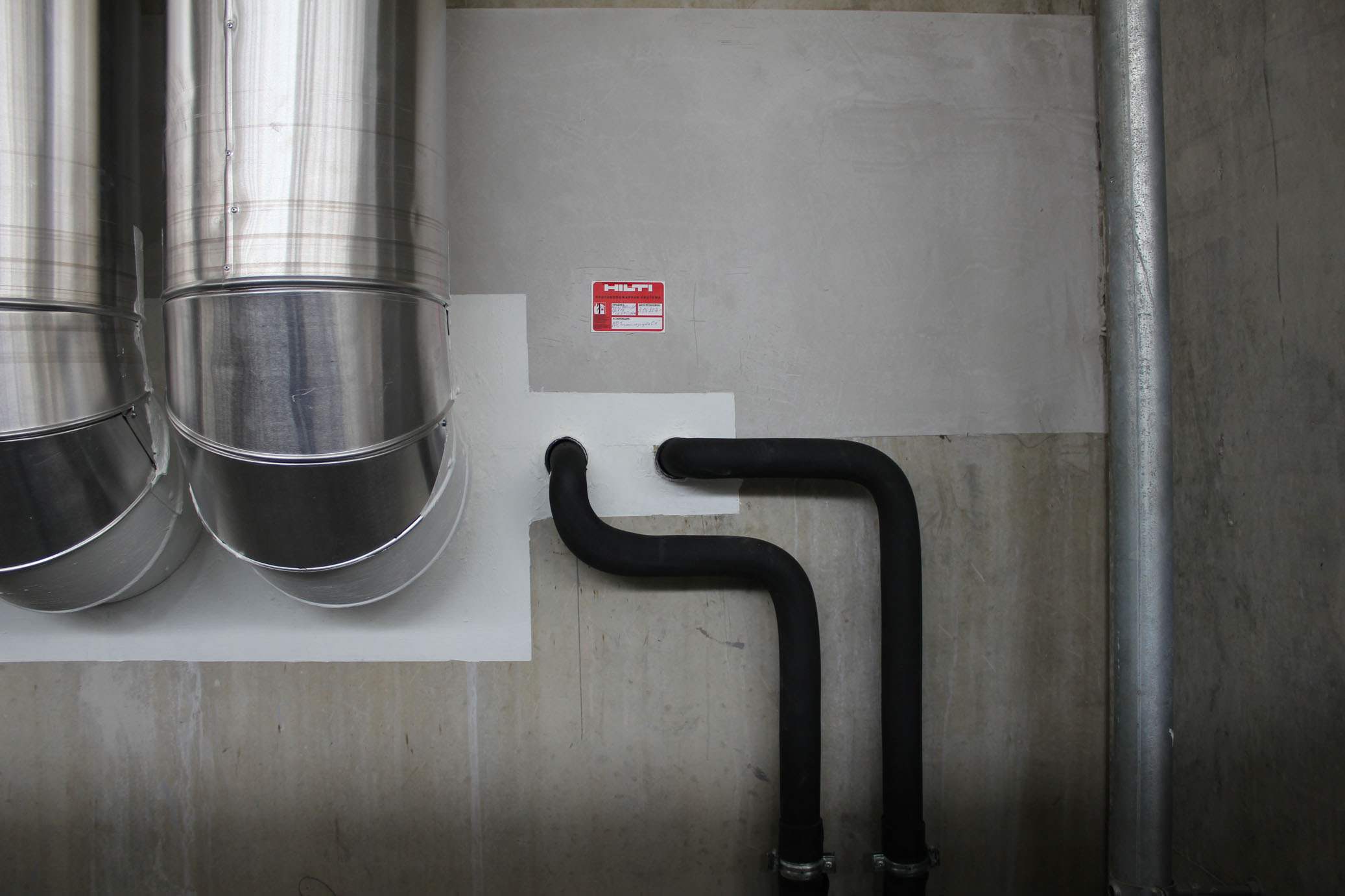

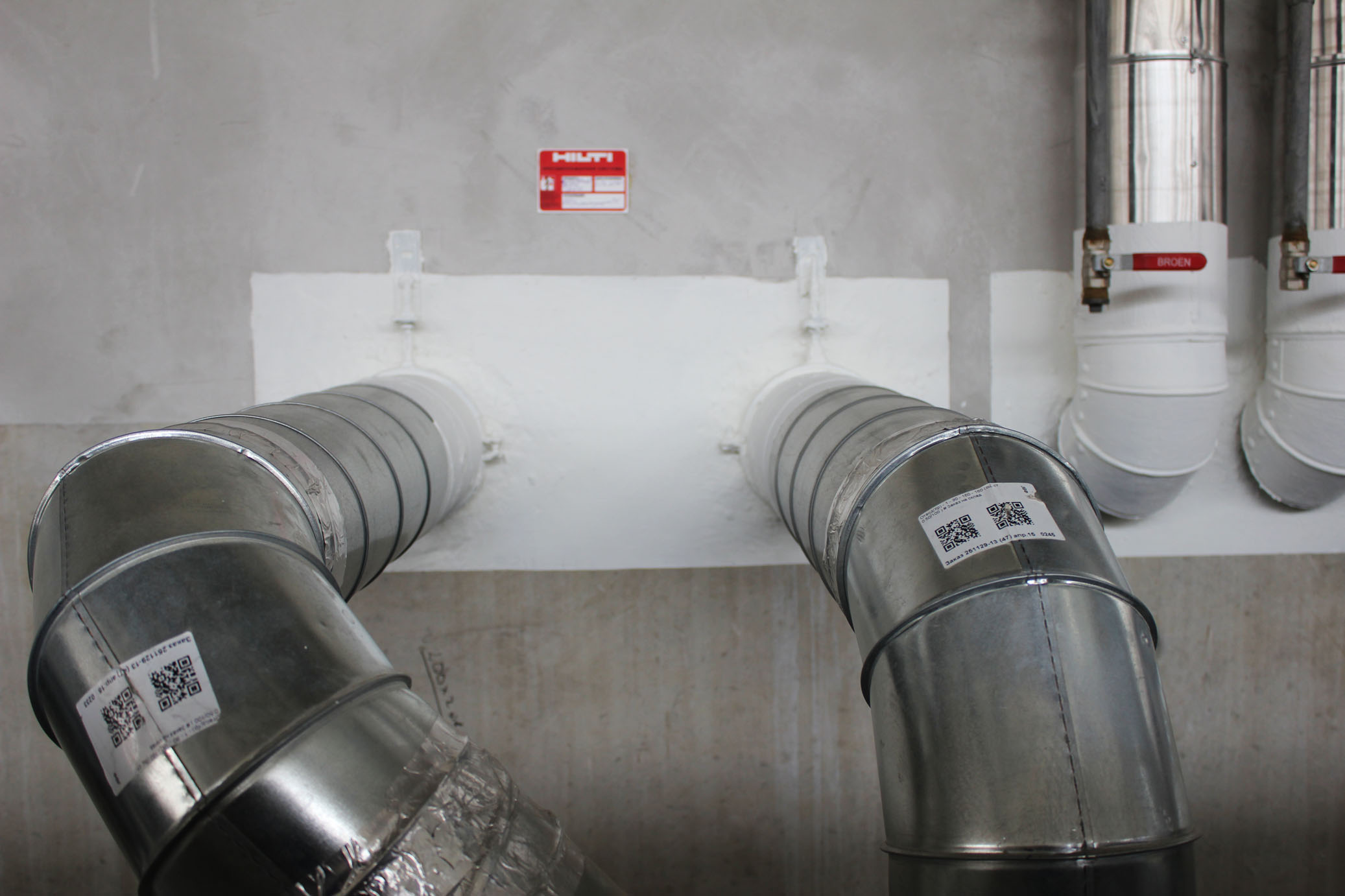

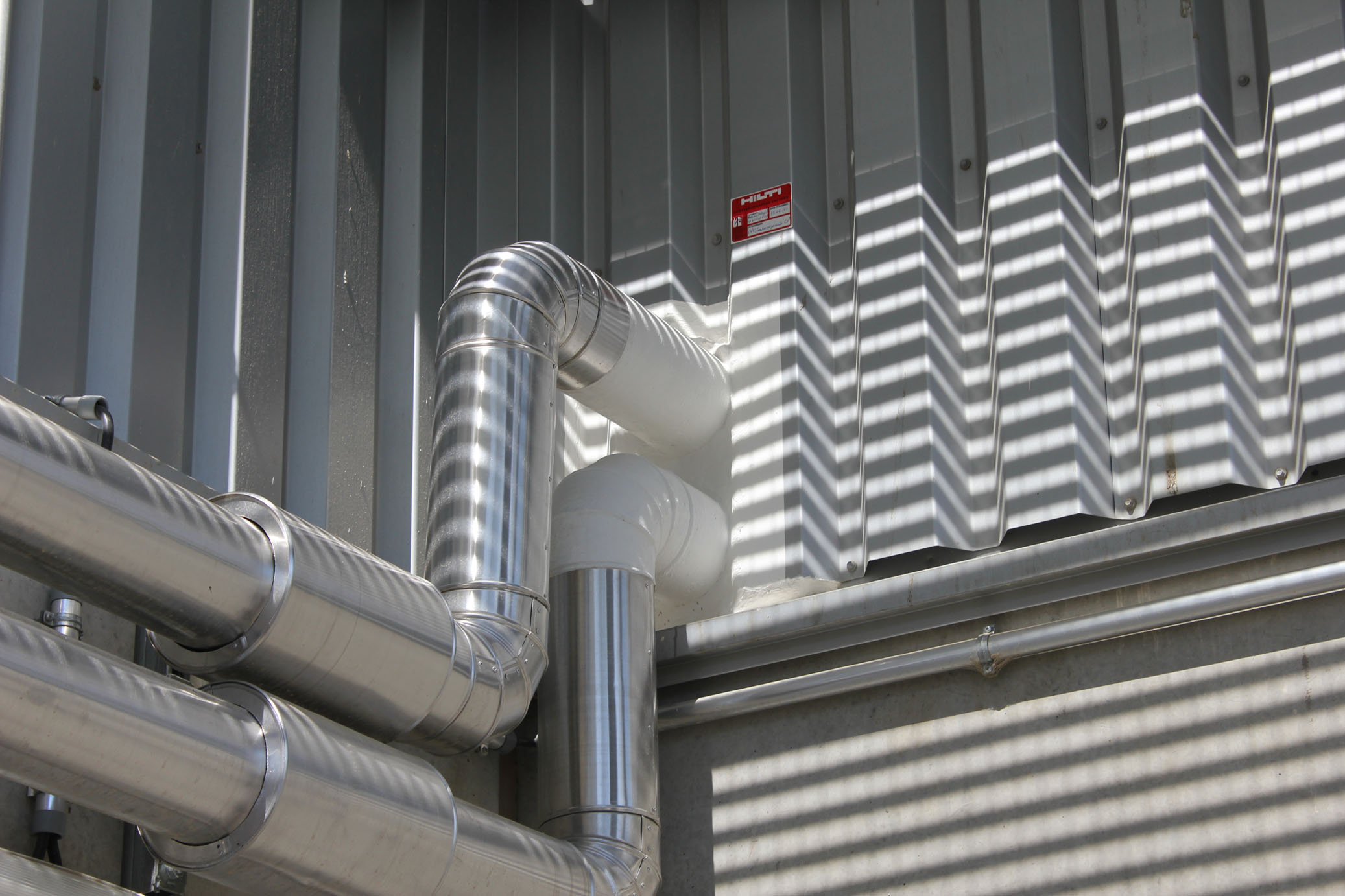

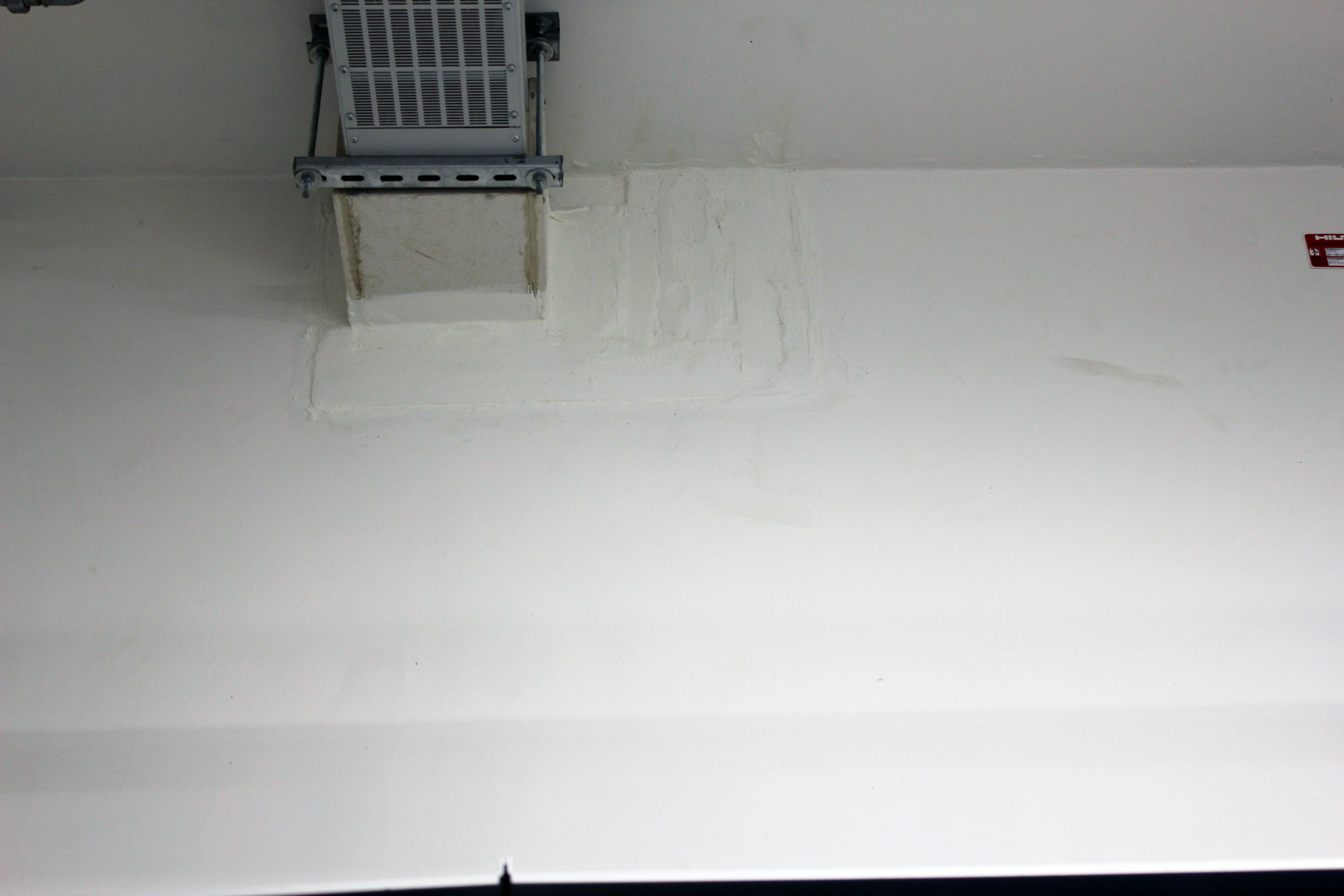

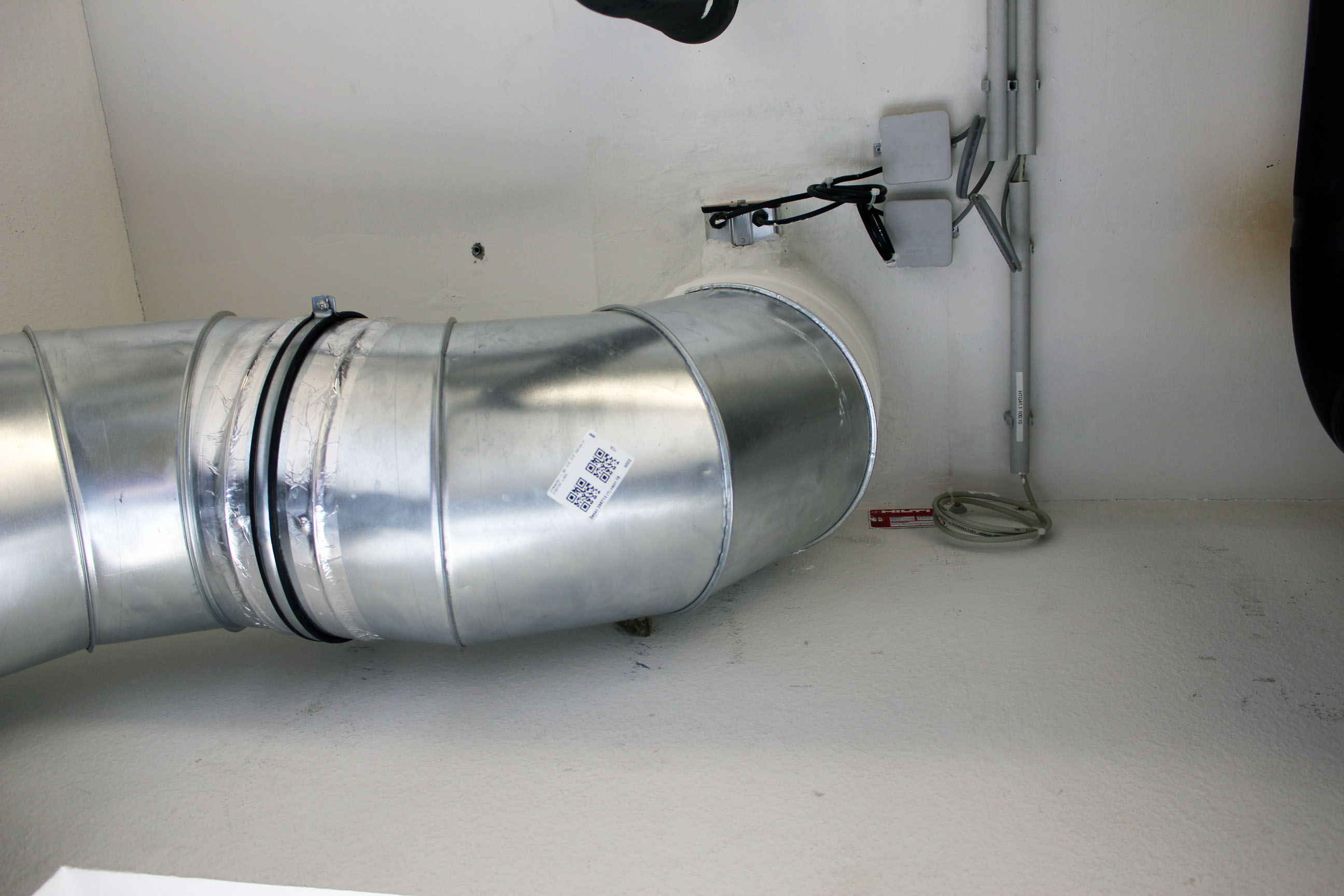

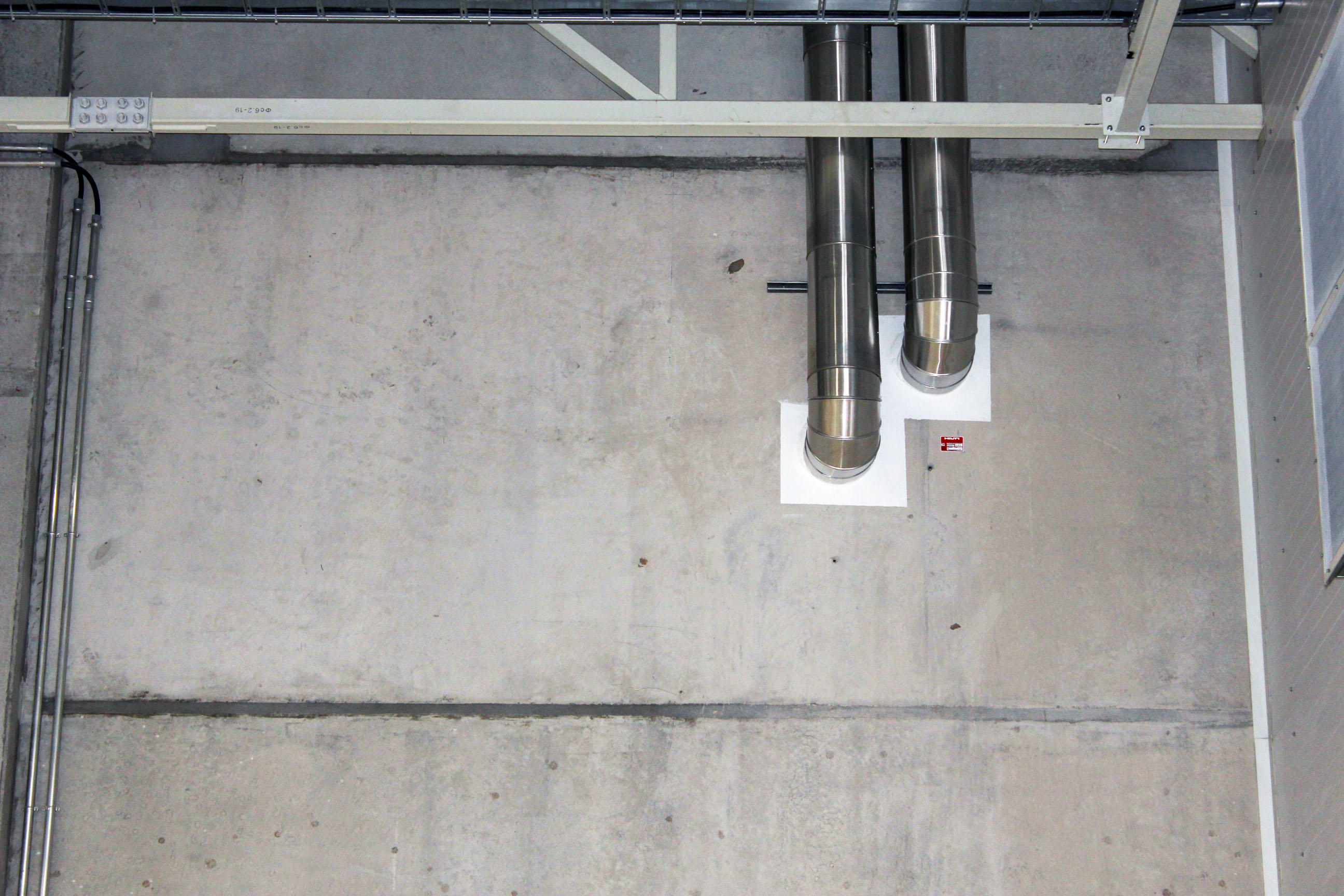

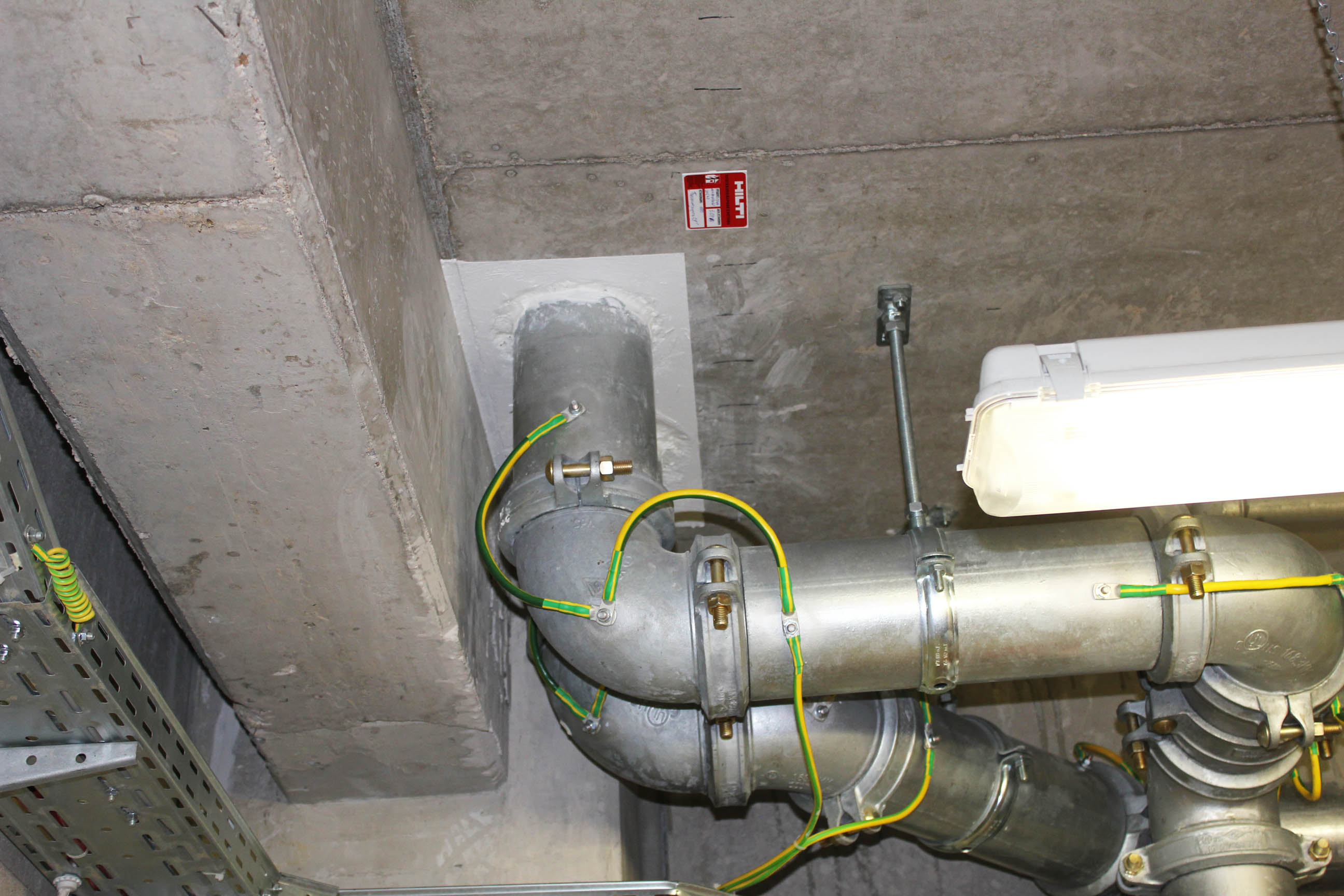

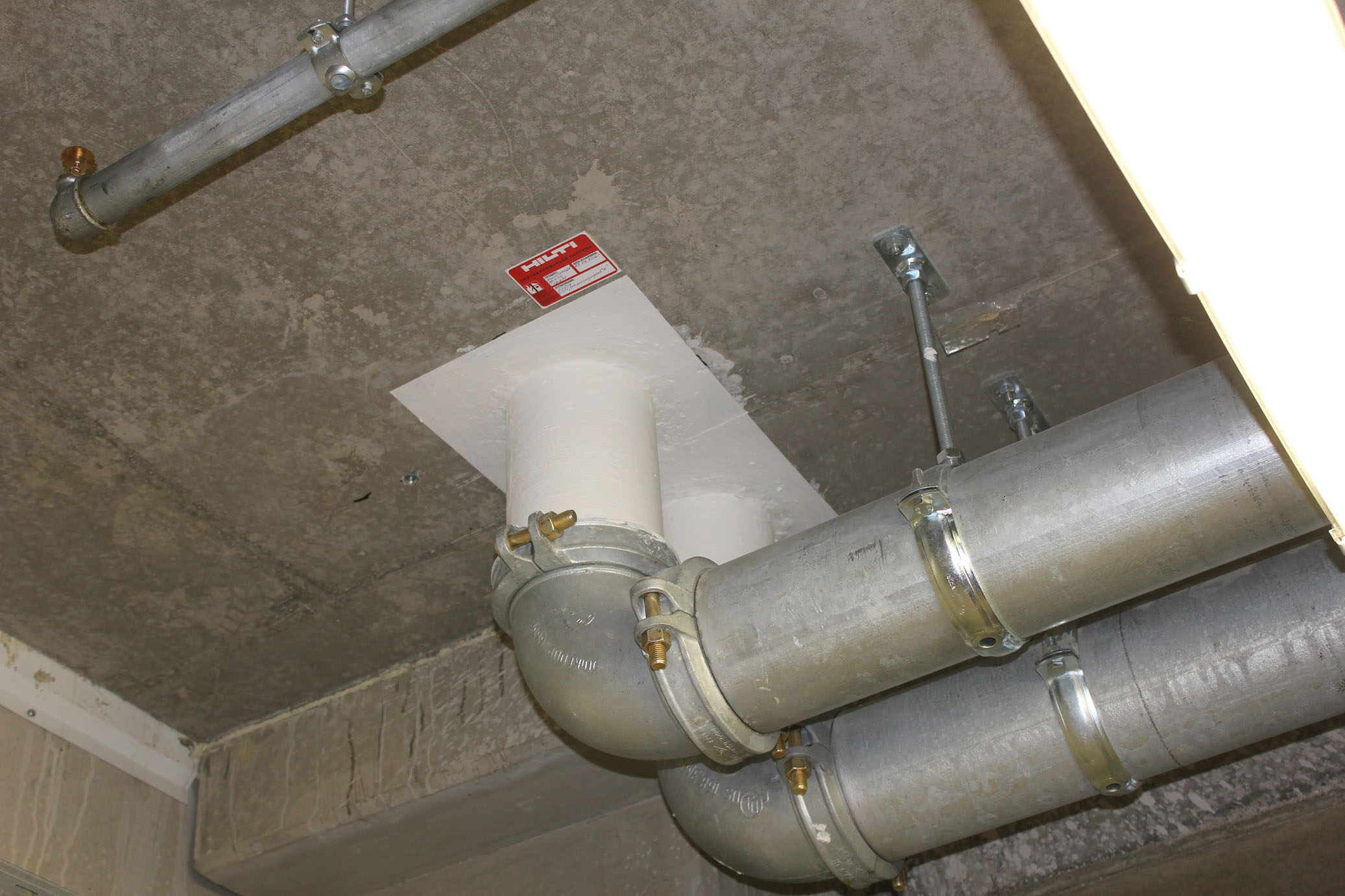

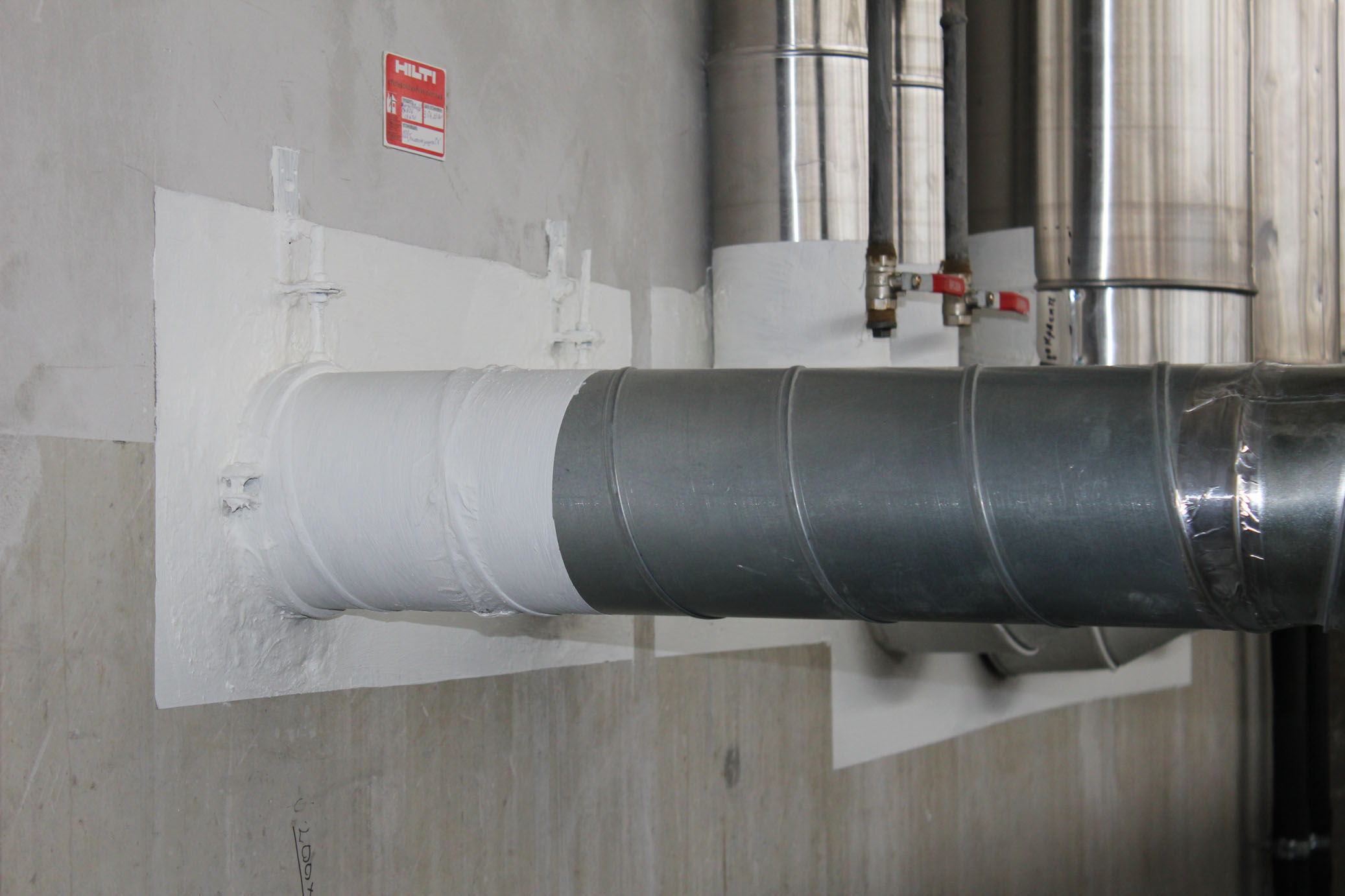

Что регламентирует заделку проходок воздуховодов?

В соответствии с СП 7.13130.2013 в частности с пунктами:

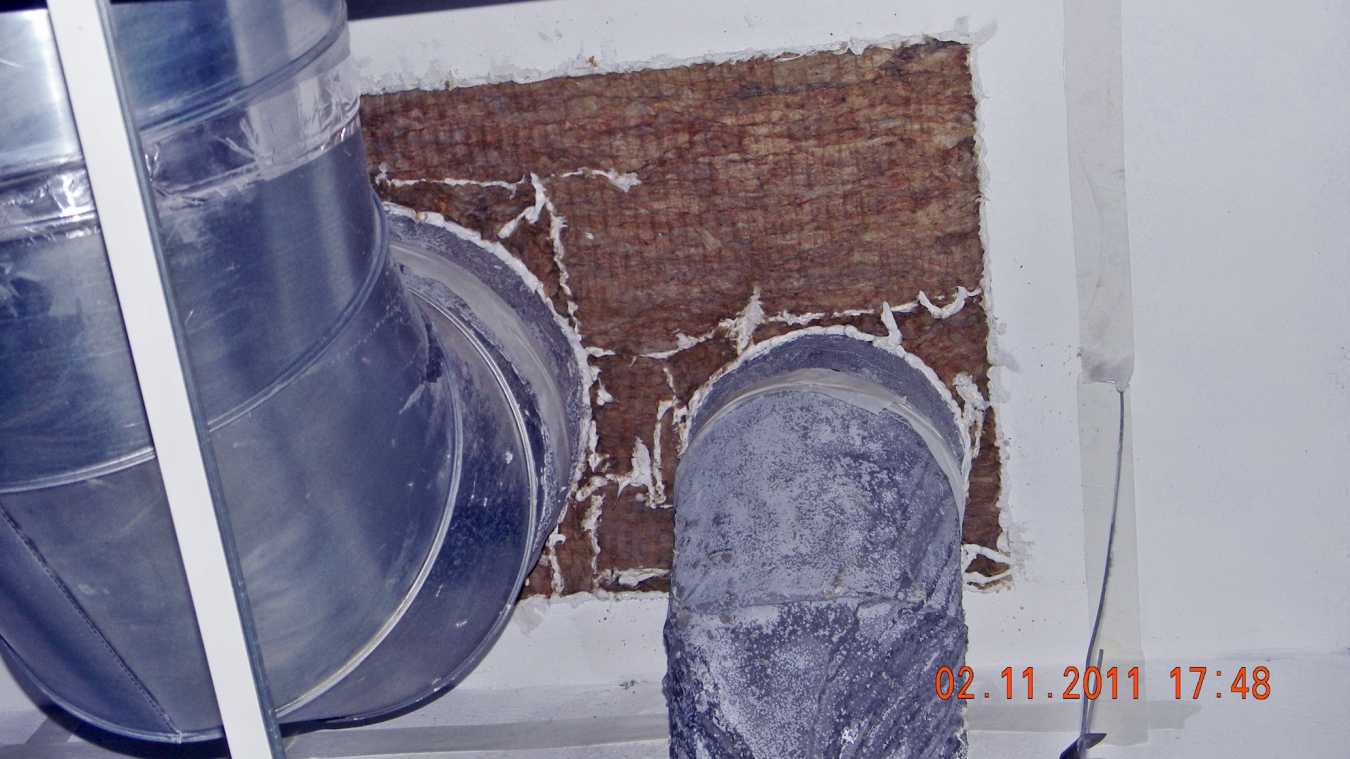

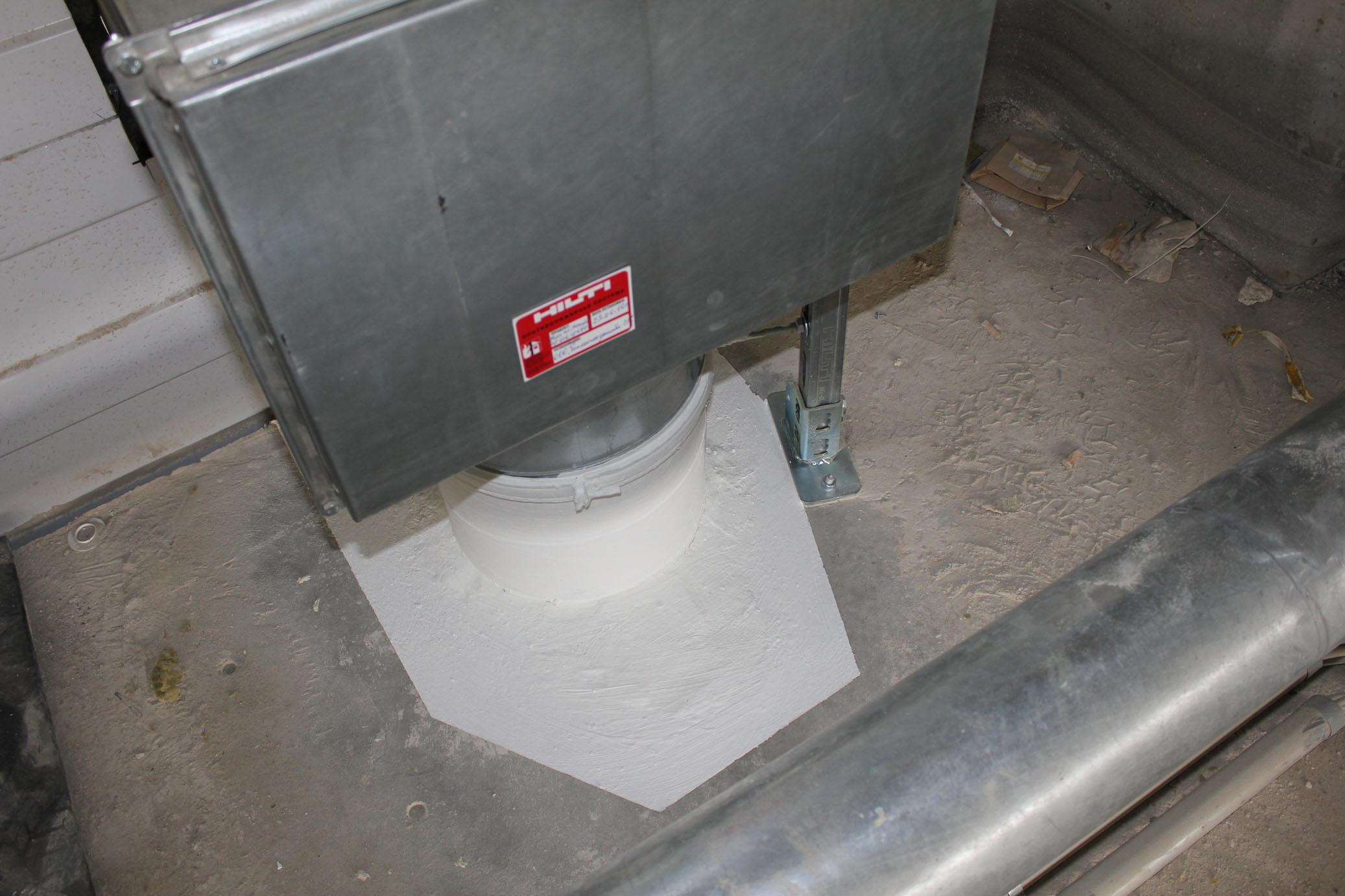

6.23 Места прохода транзитных воздуховодов через стены, перегородки и перекрытия зданий (в том числе в кожухах и шахтах) следует уплотнять негорючими материалами, обеспечивая нормируемый предел огнестойкости пересекаемой ограждающей конструкции, за исключением мест прохода воздуховодов через перекрытия (в пределах обслуживаемого отсека) в шахтах с транзитными воздуховодами, выполненными согласно подпунктам "б", "в" пункта 6.18 и подпунктам "а"-"в" пункта 6.20.

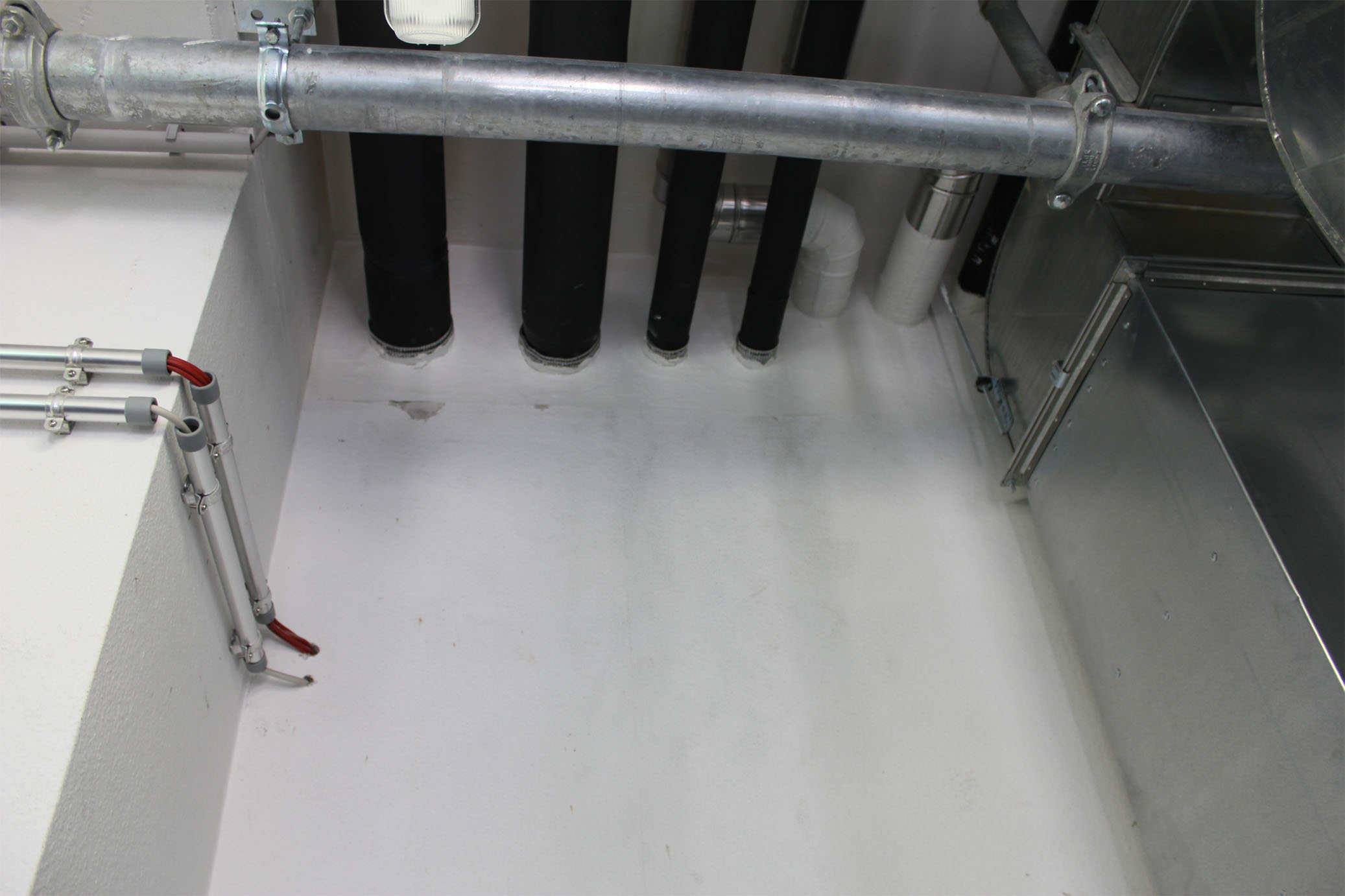

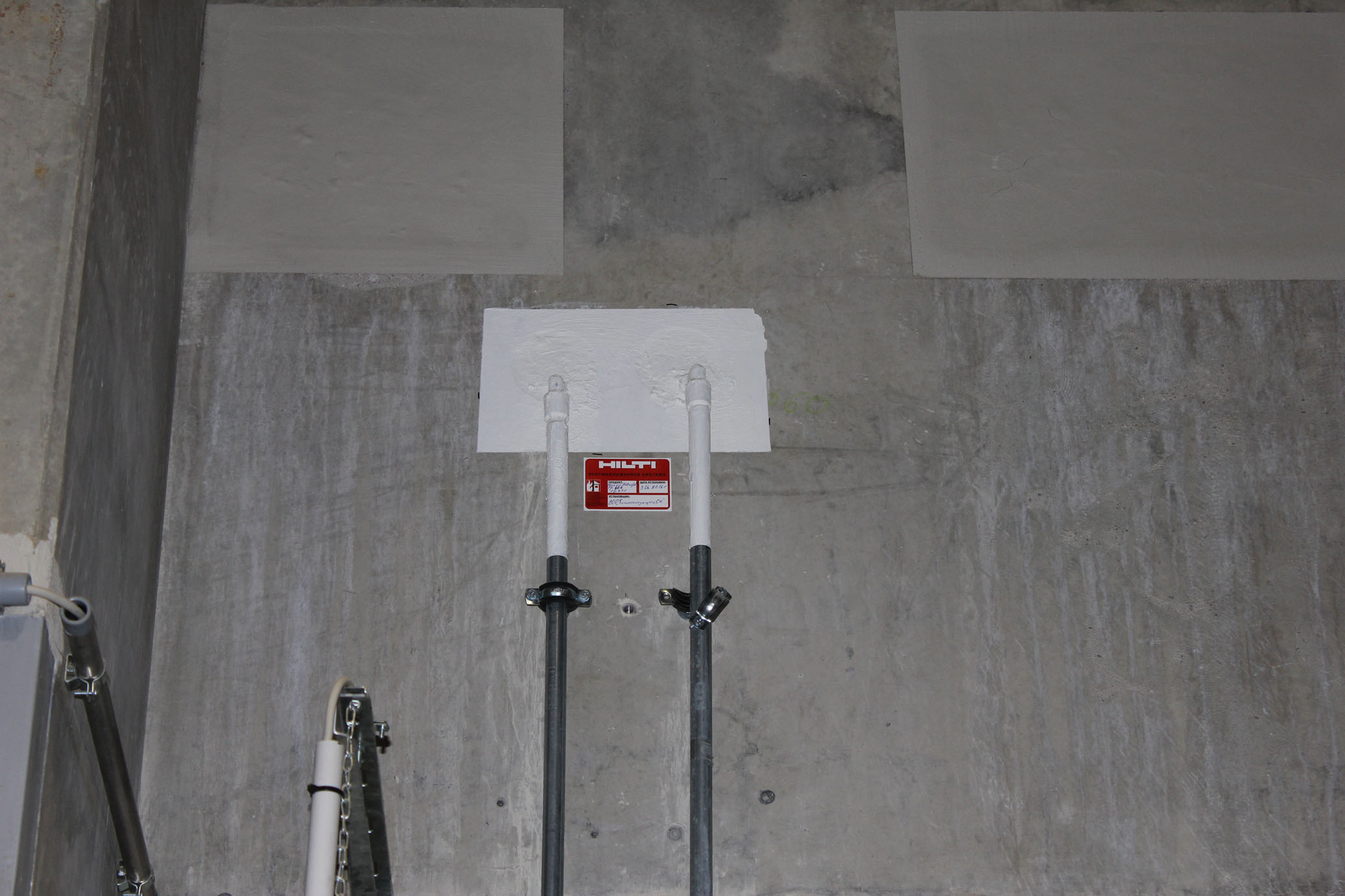

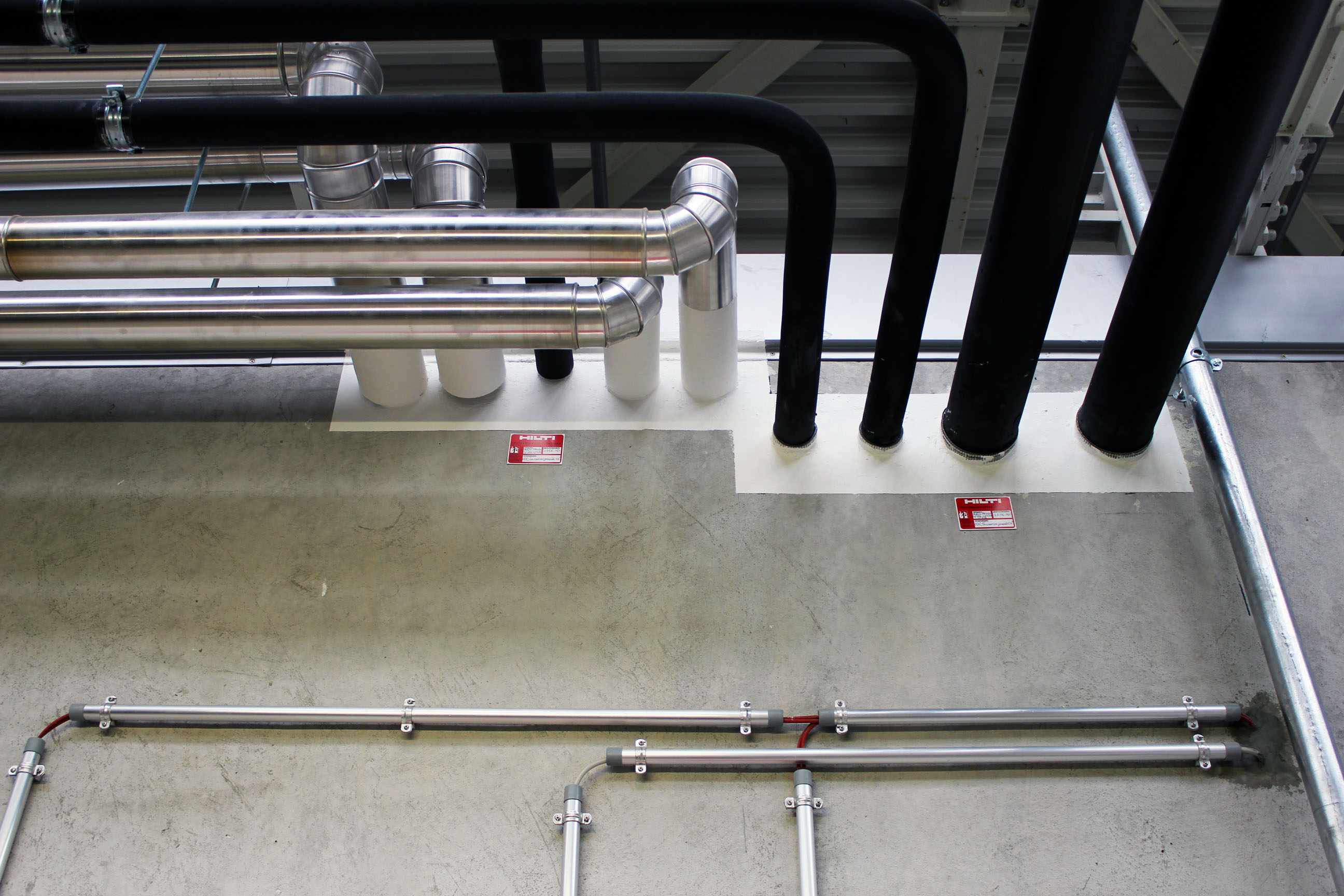

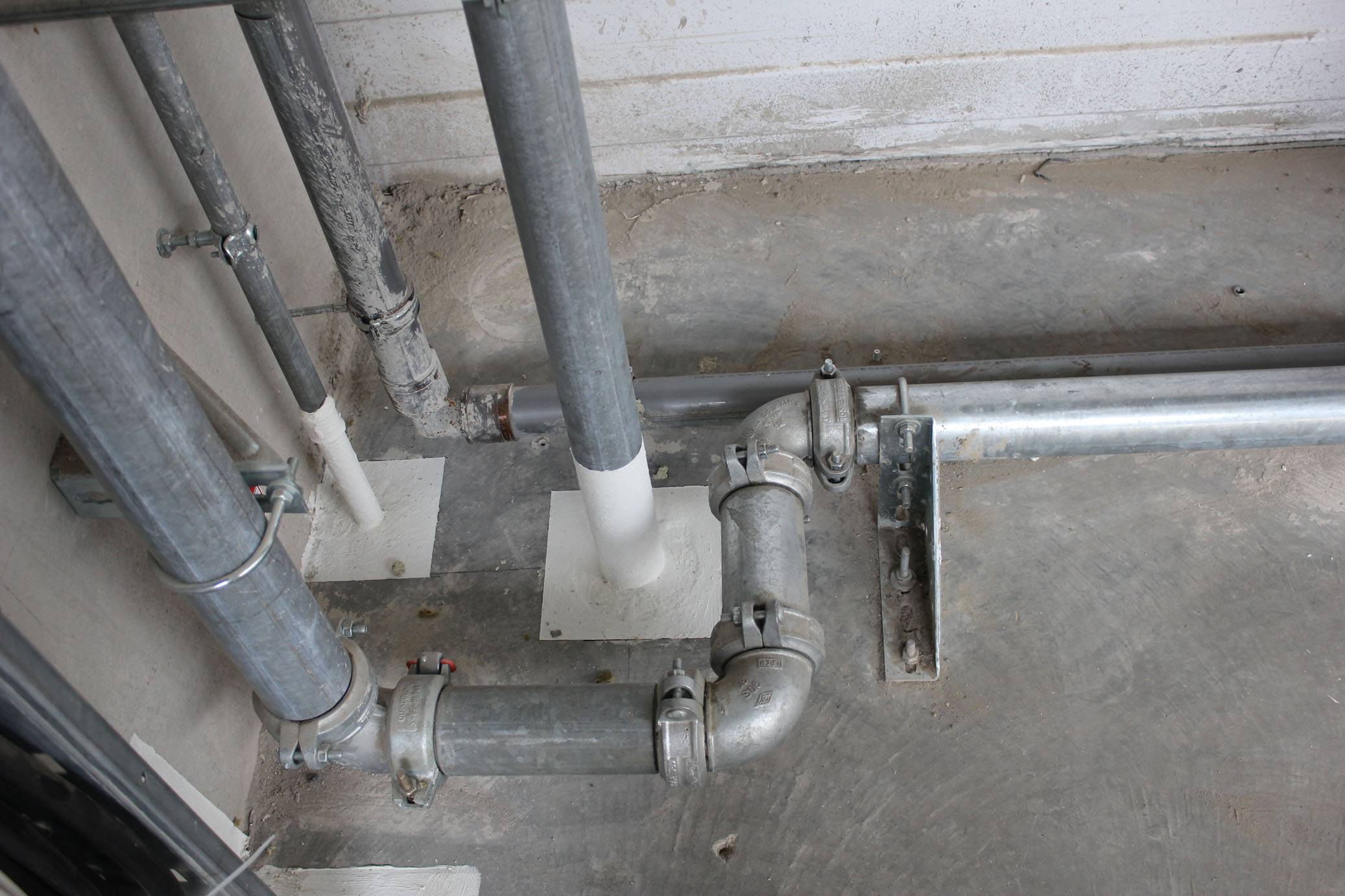

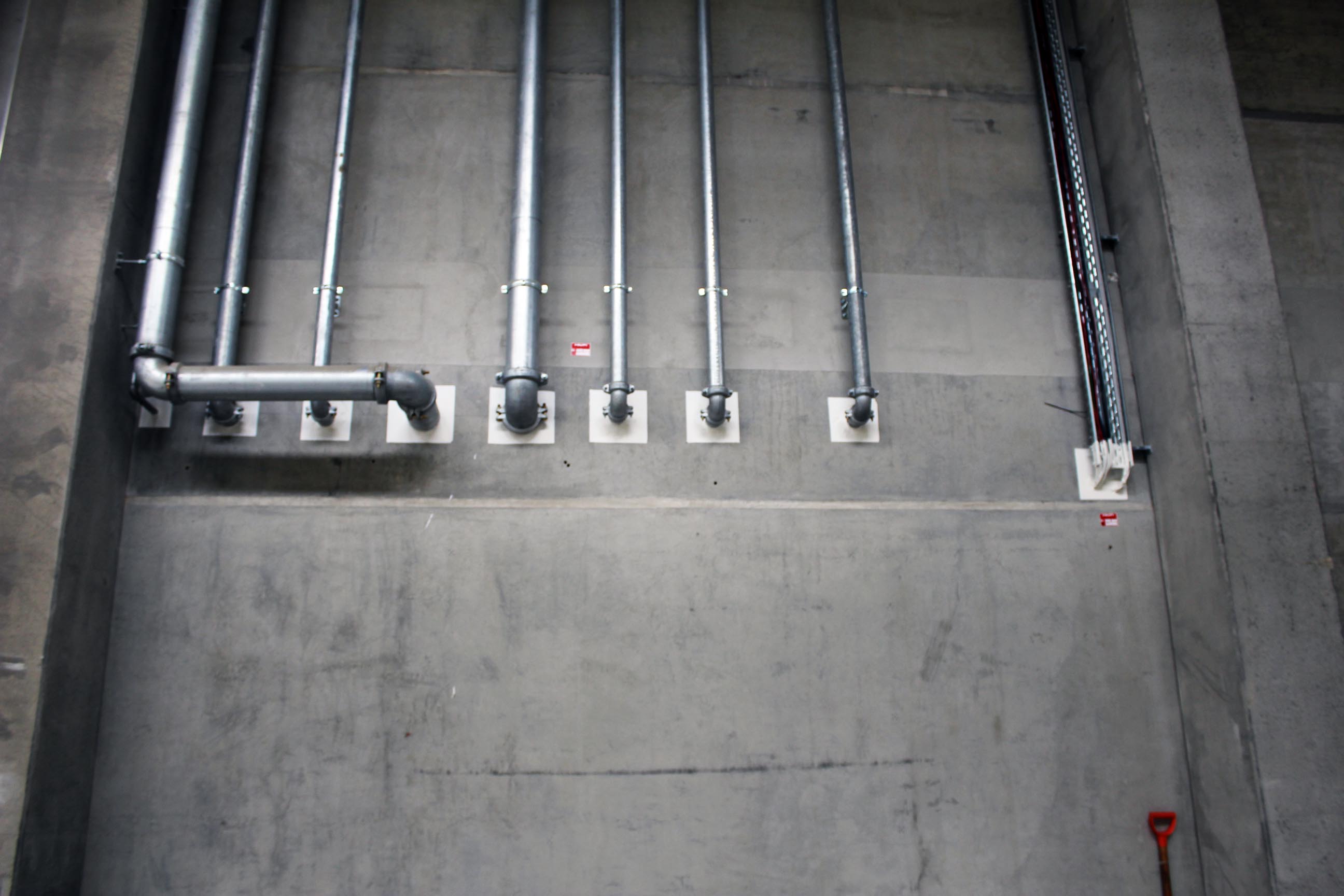

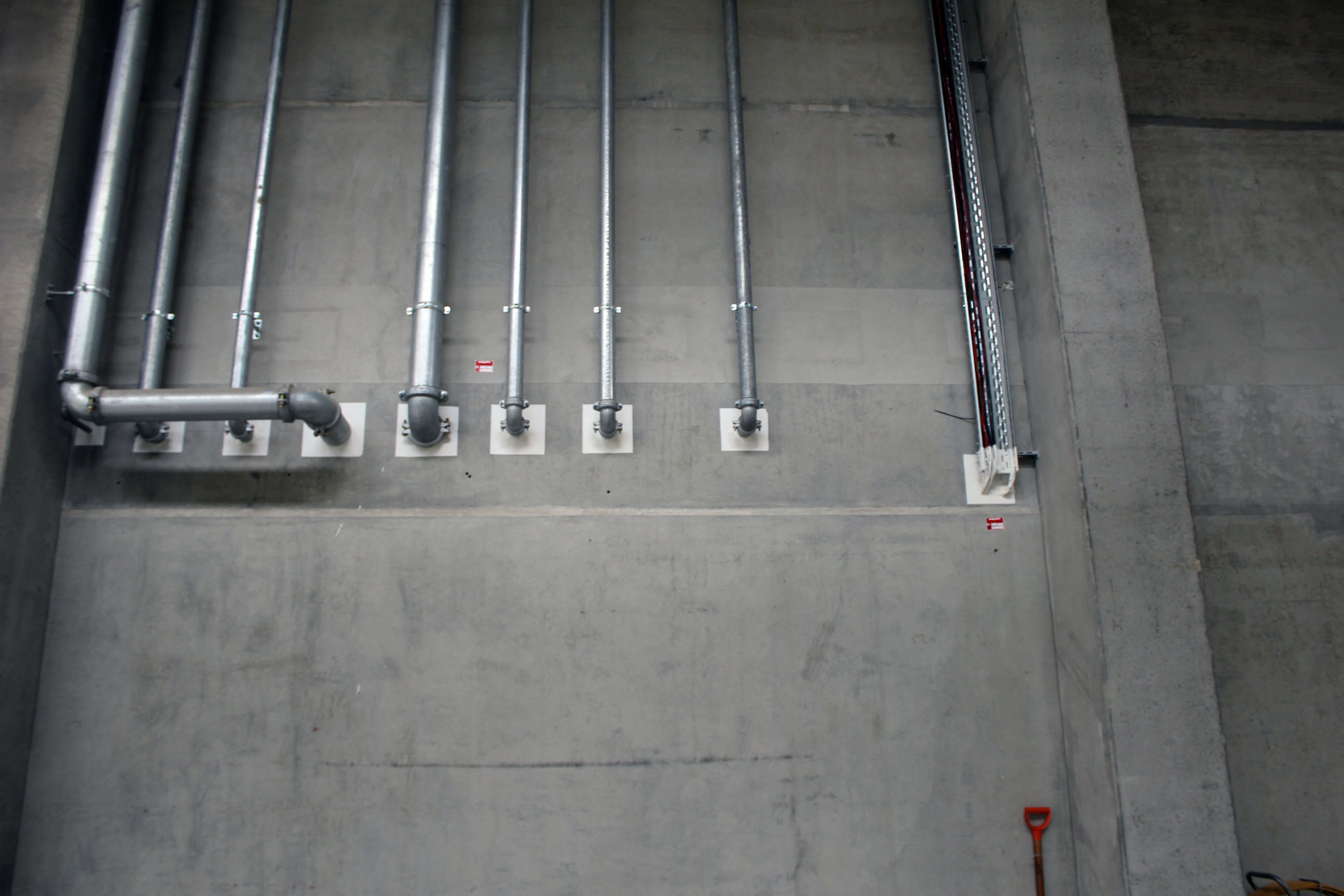

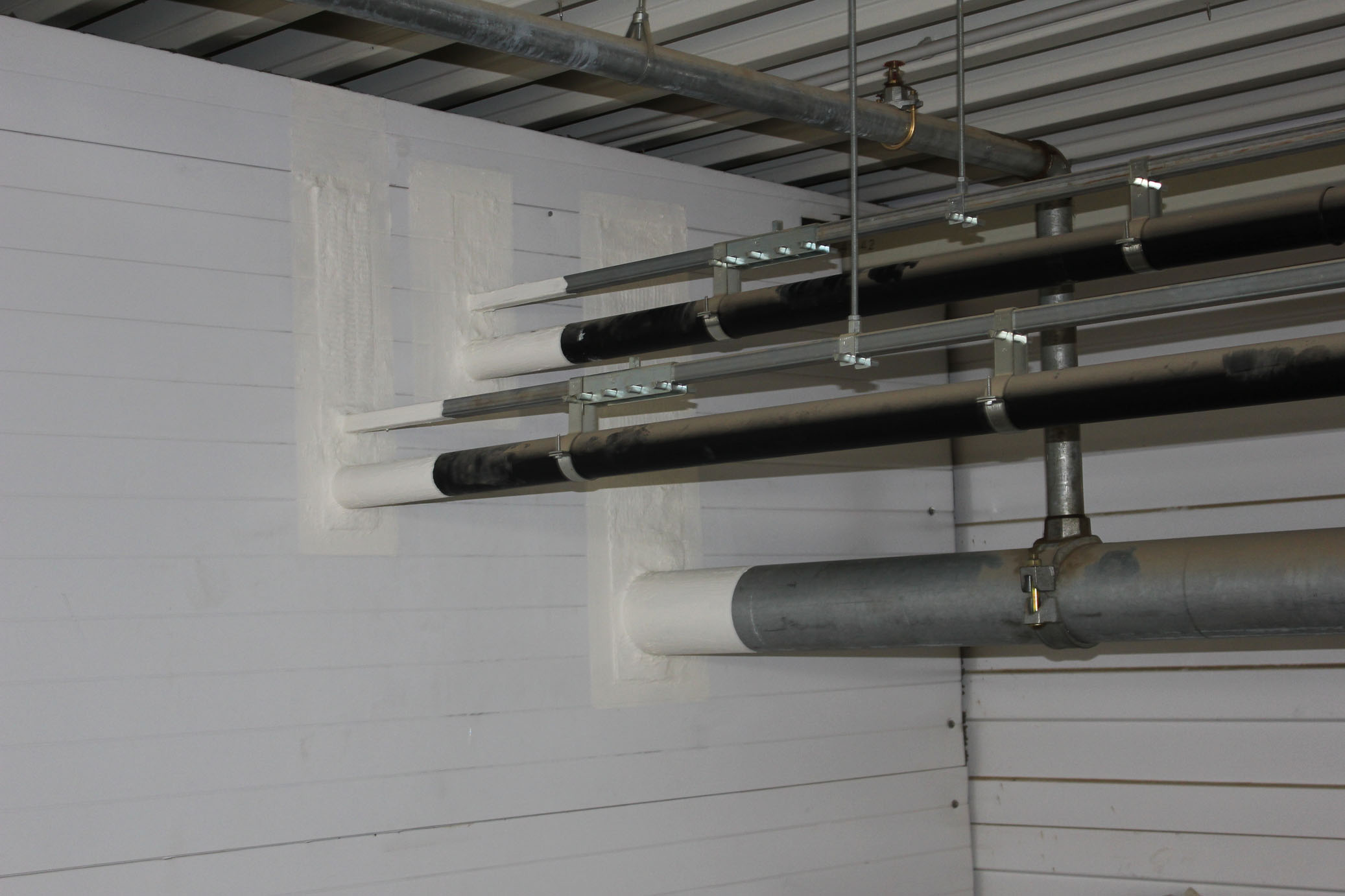

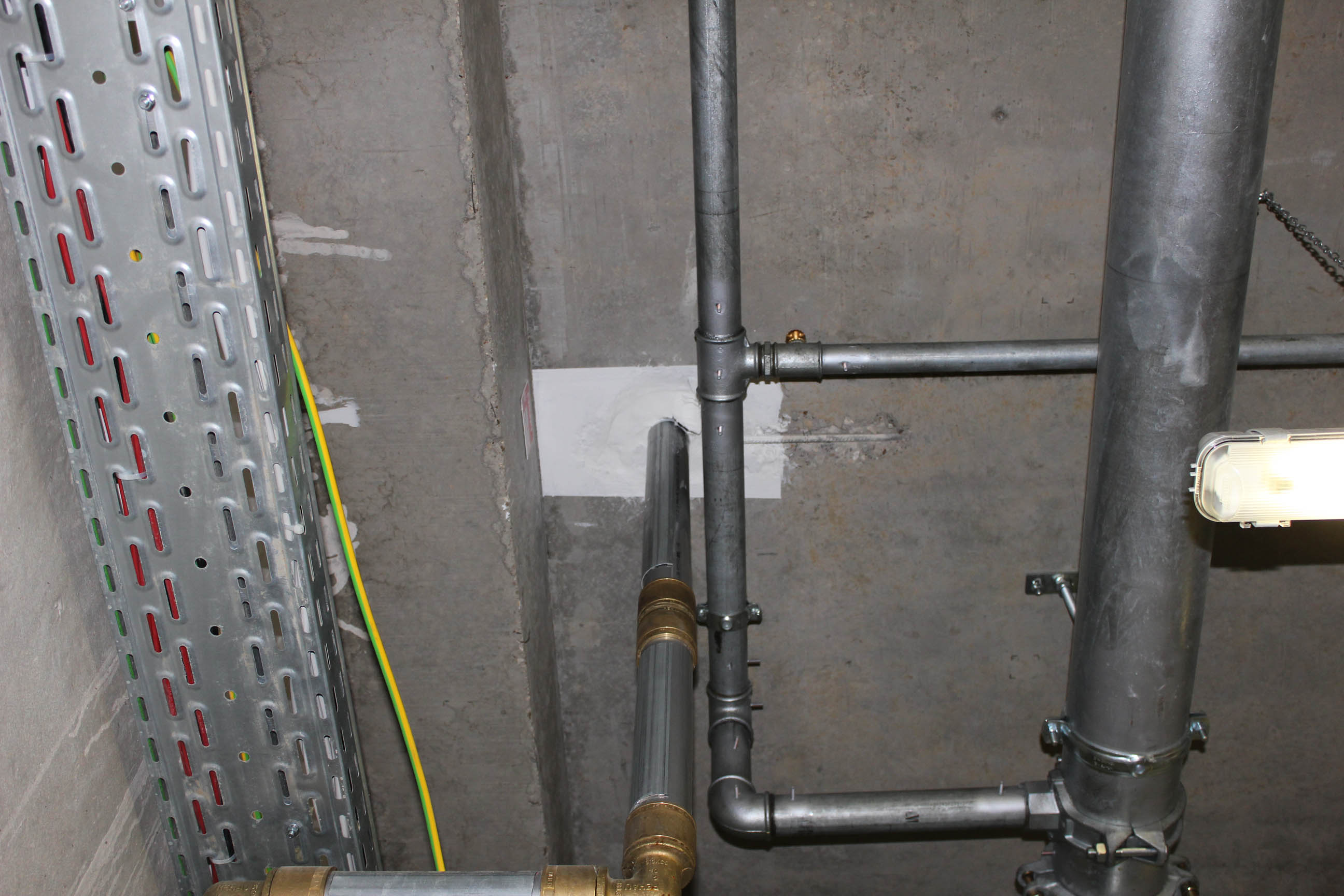

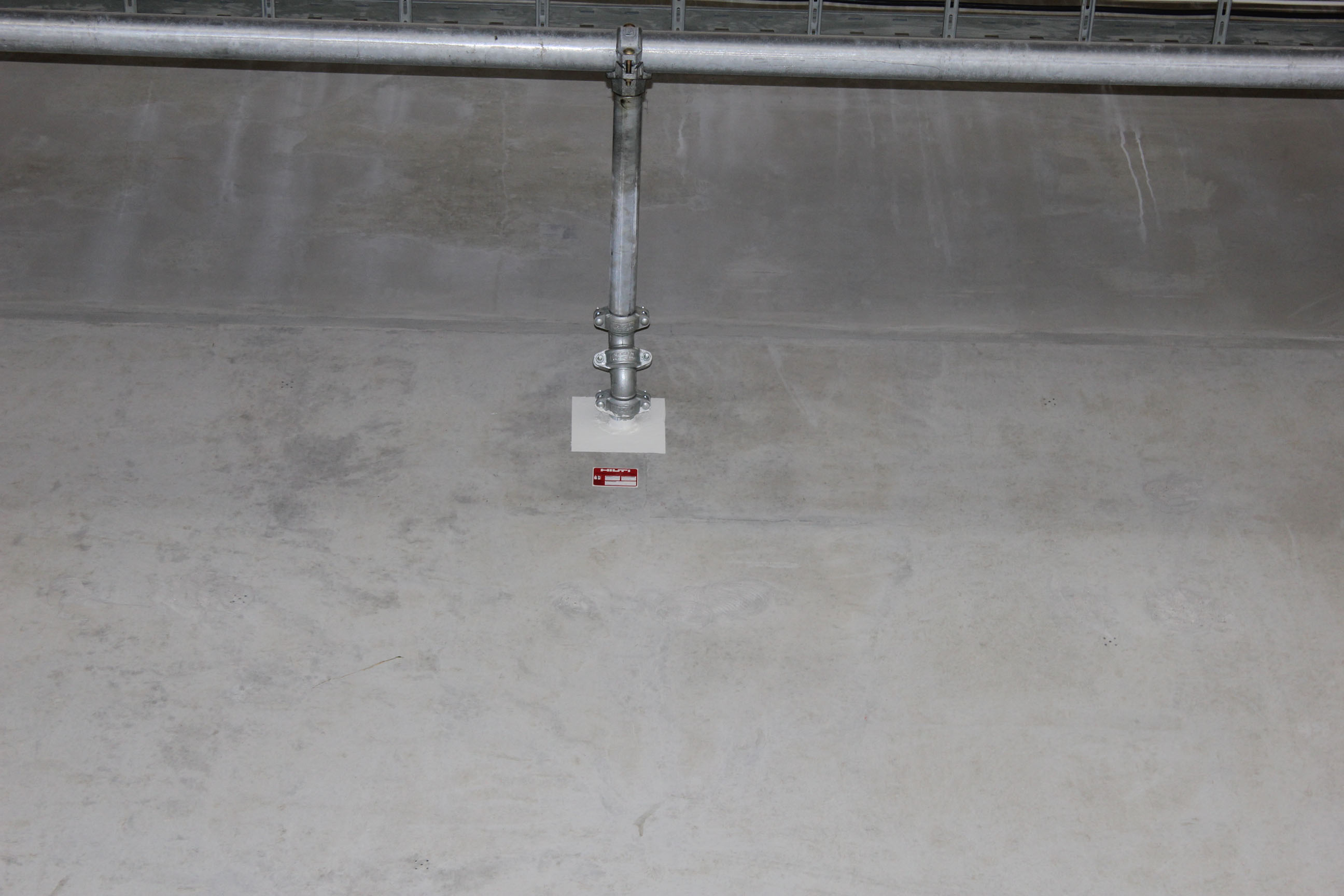

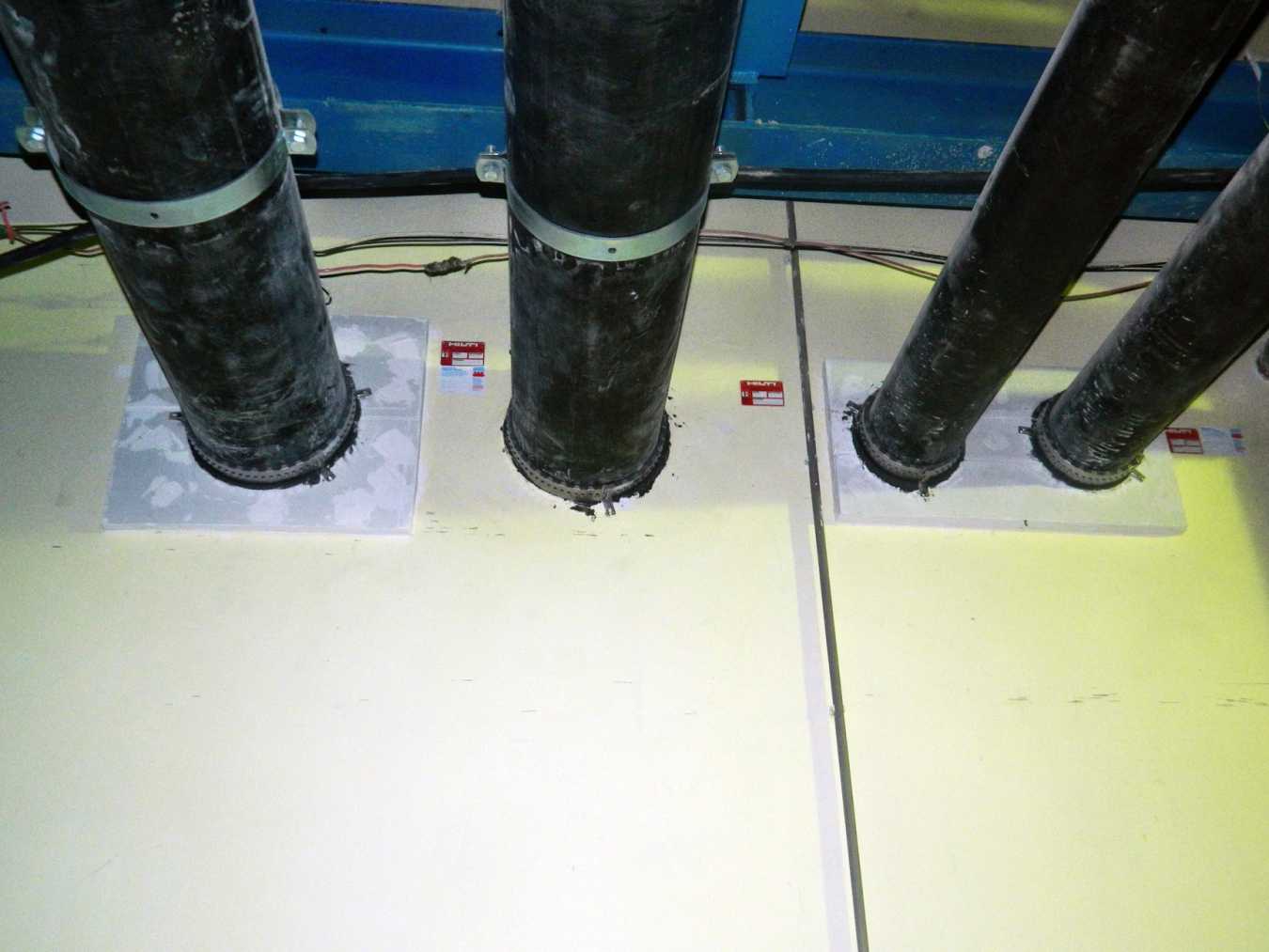

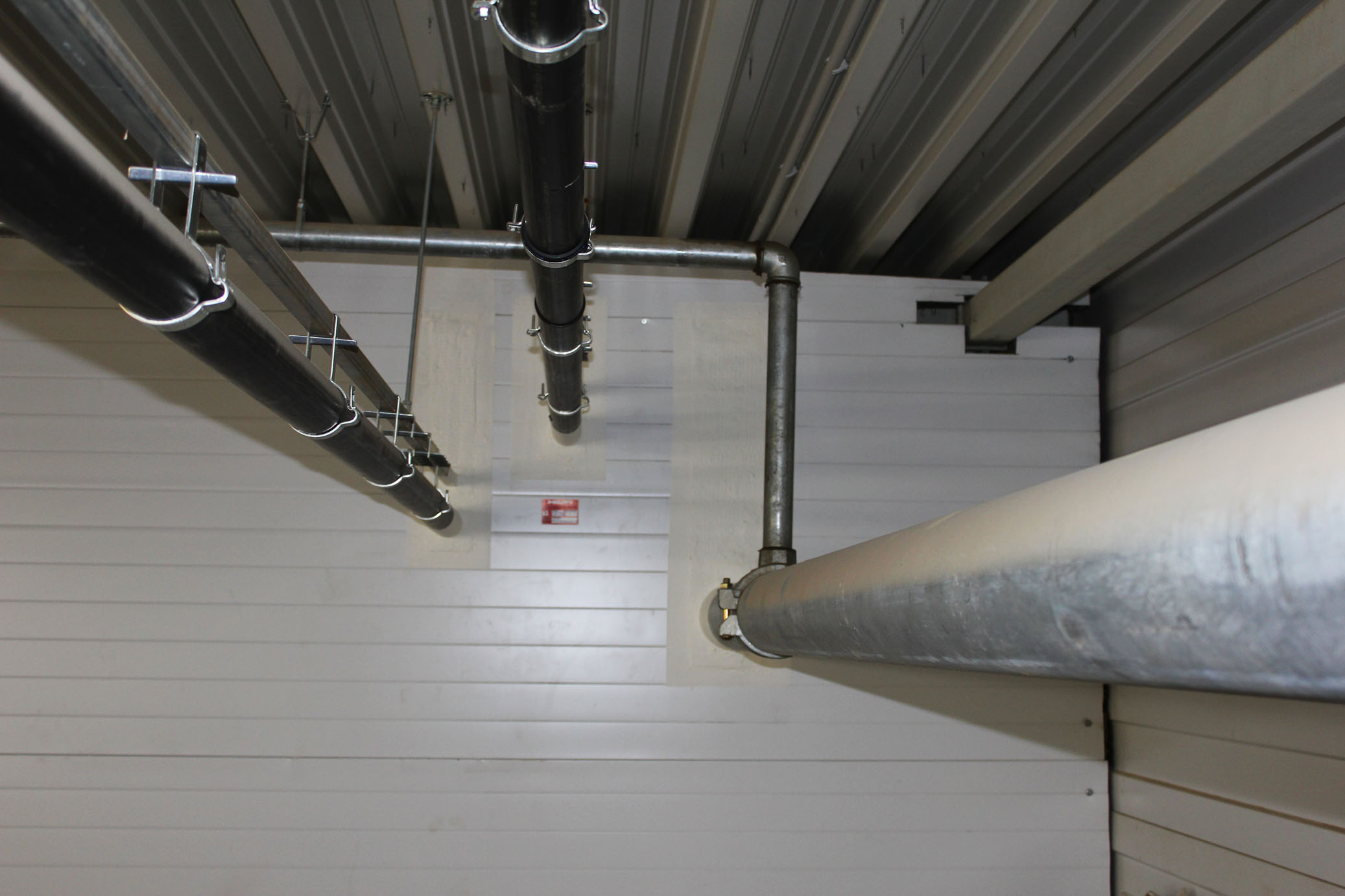

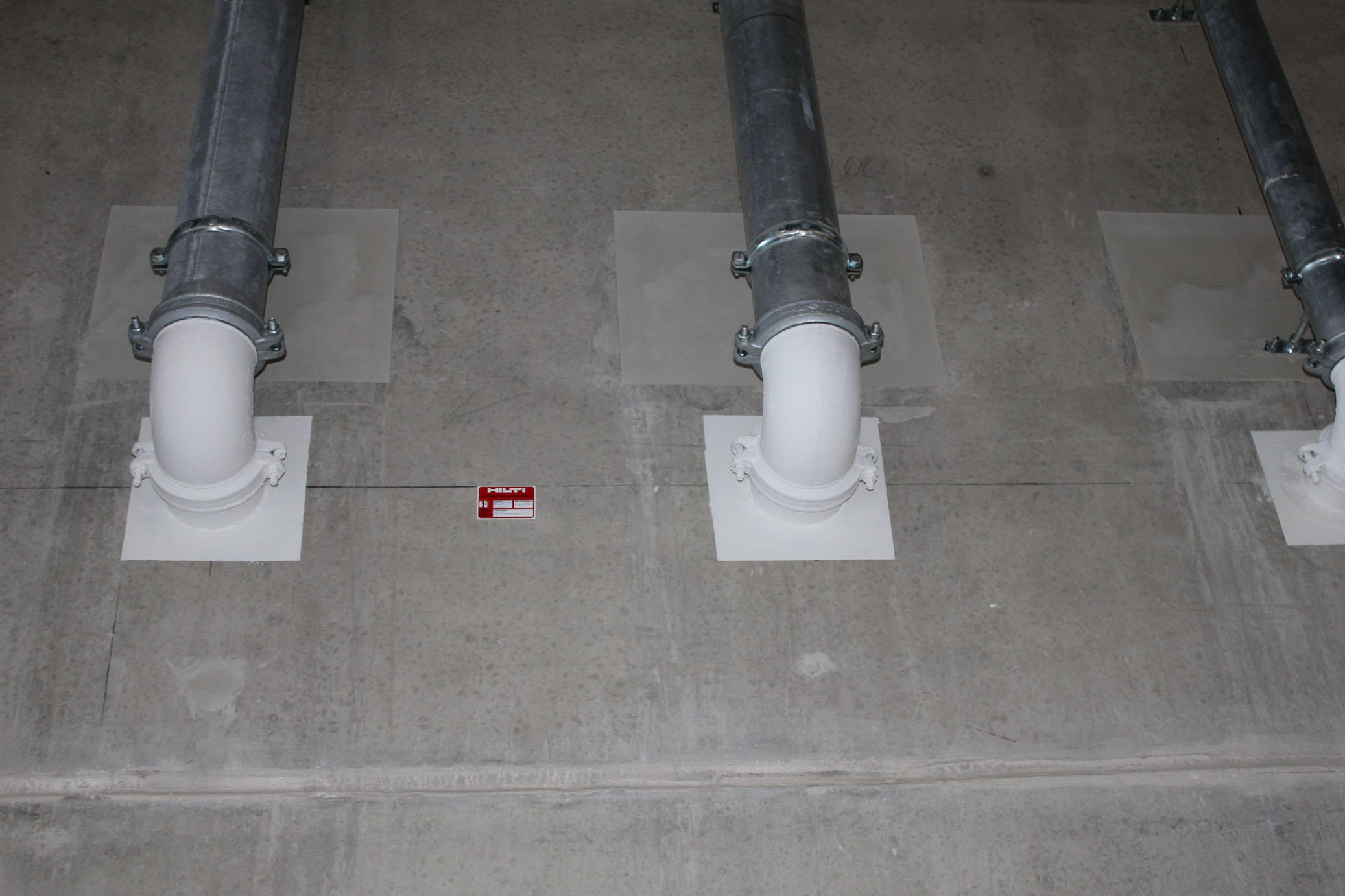

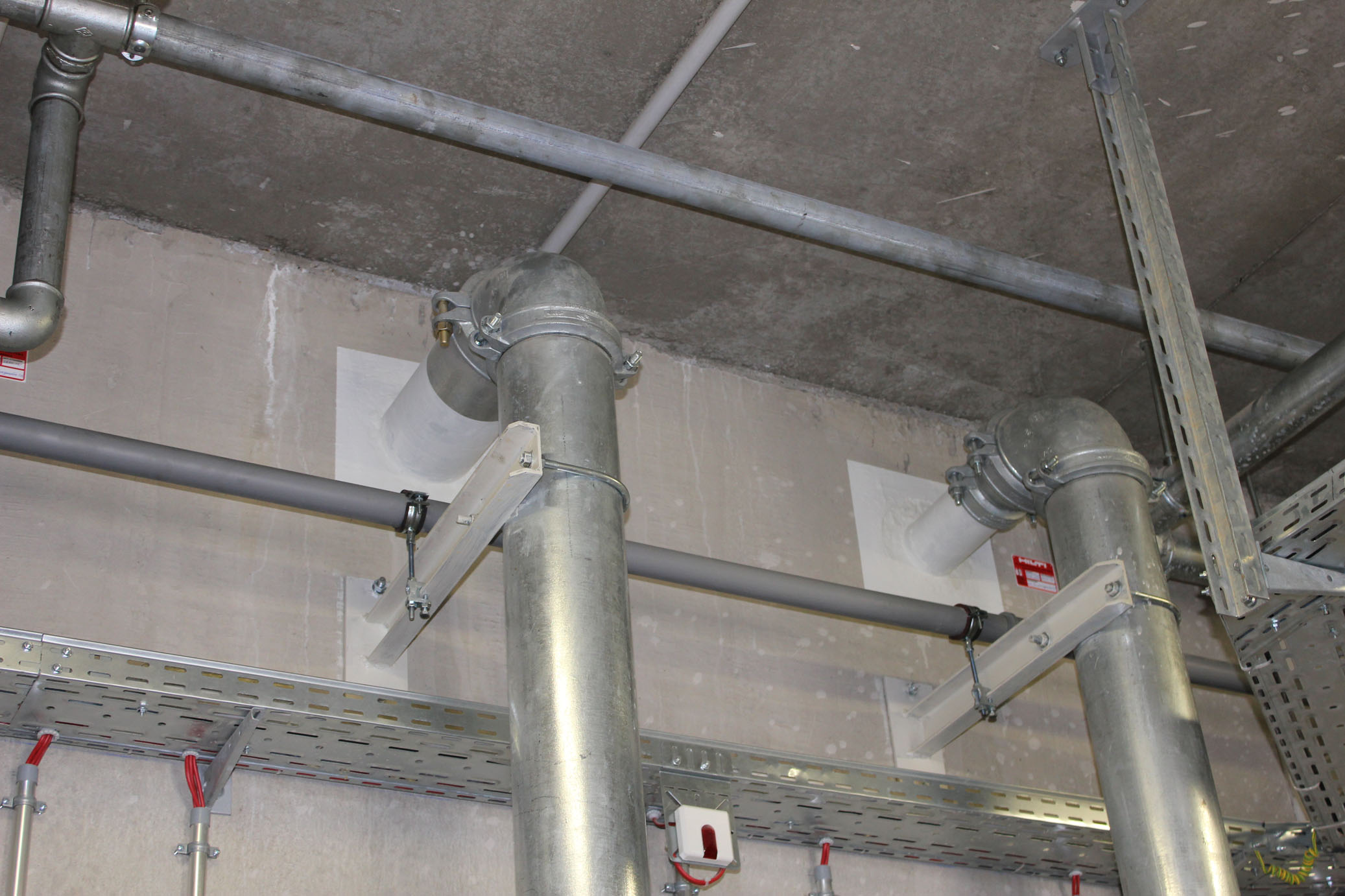

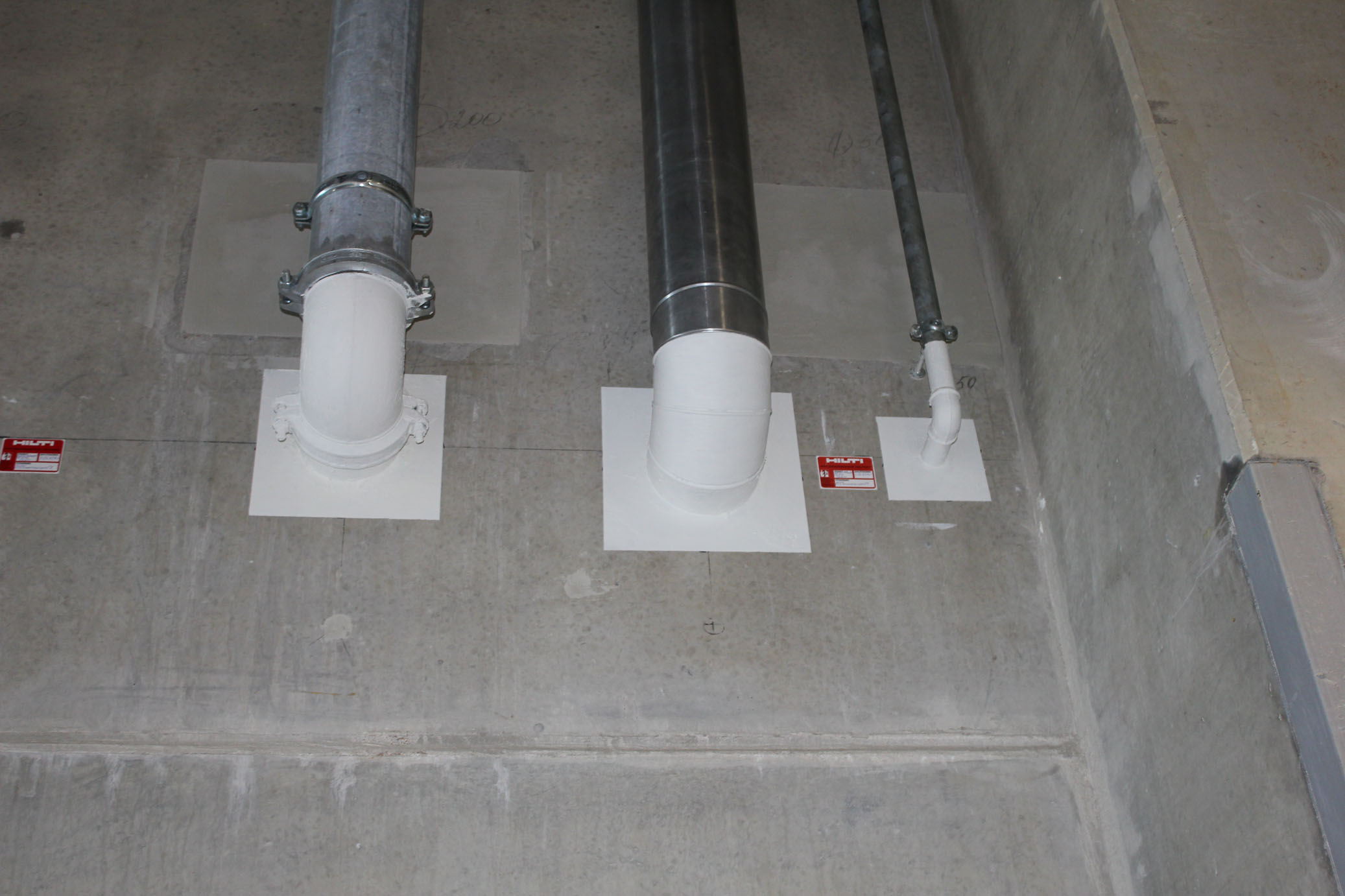

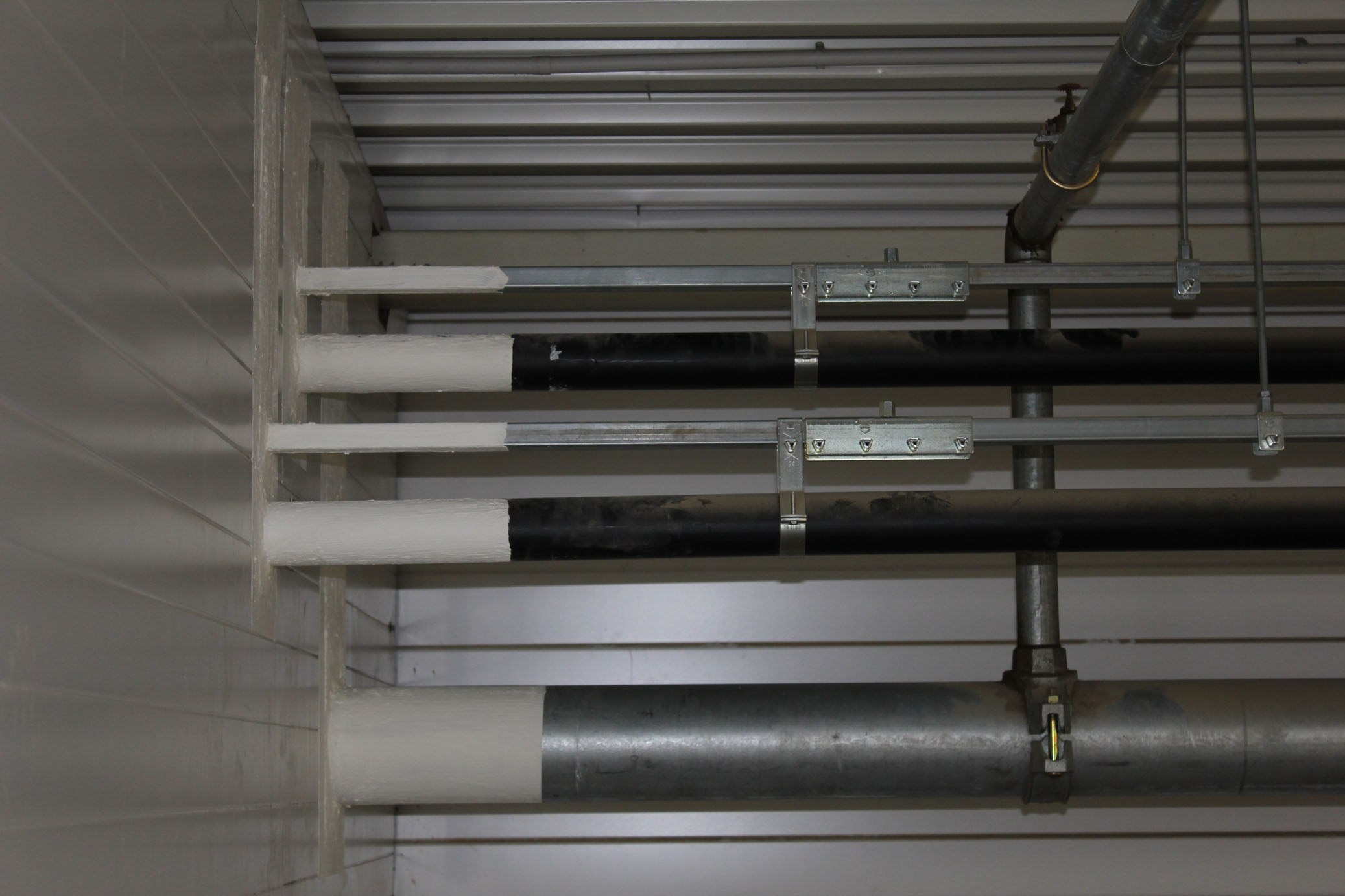

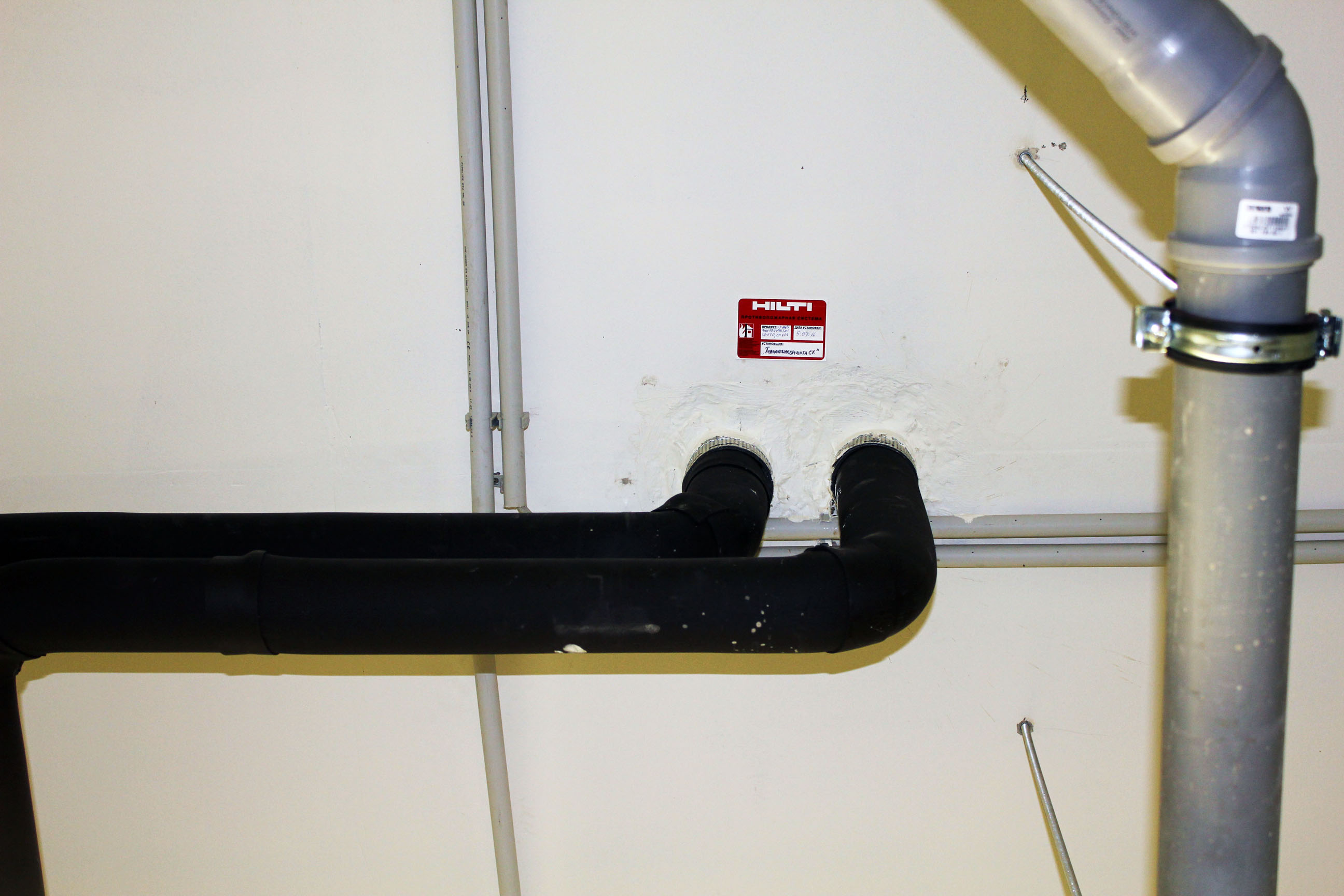

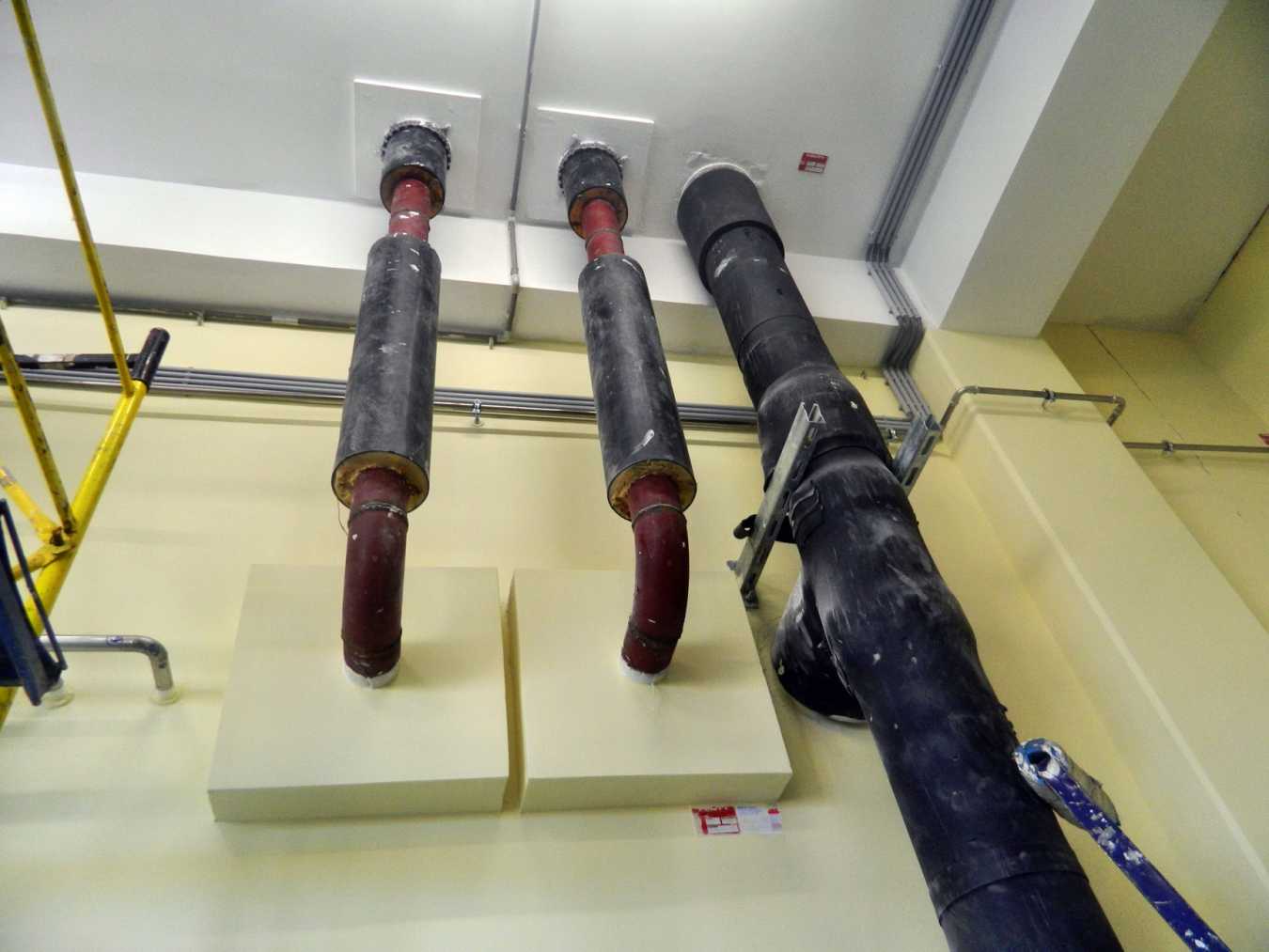

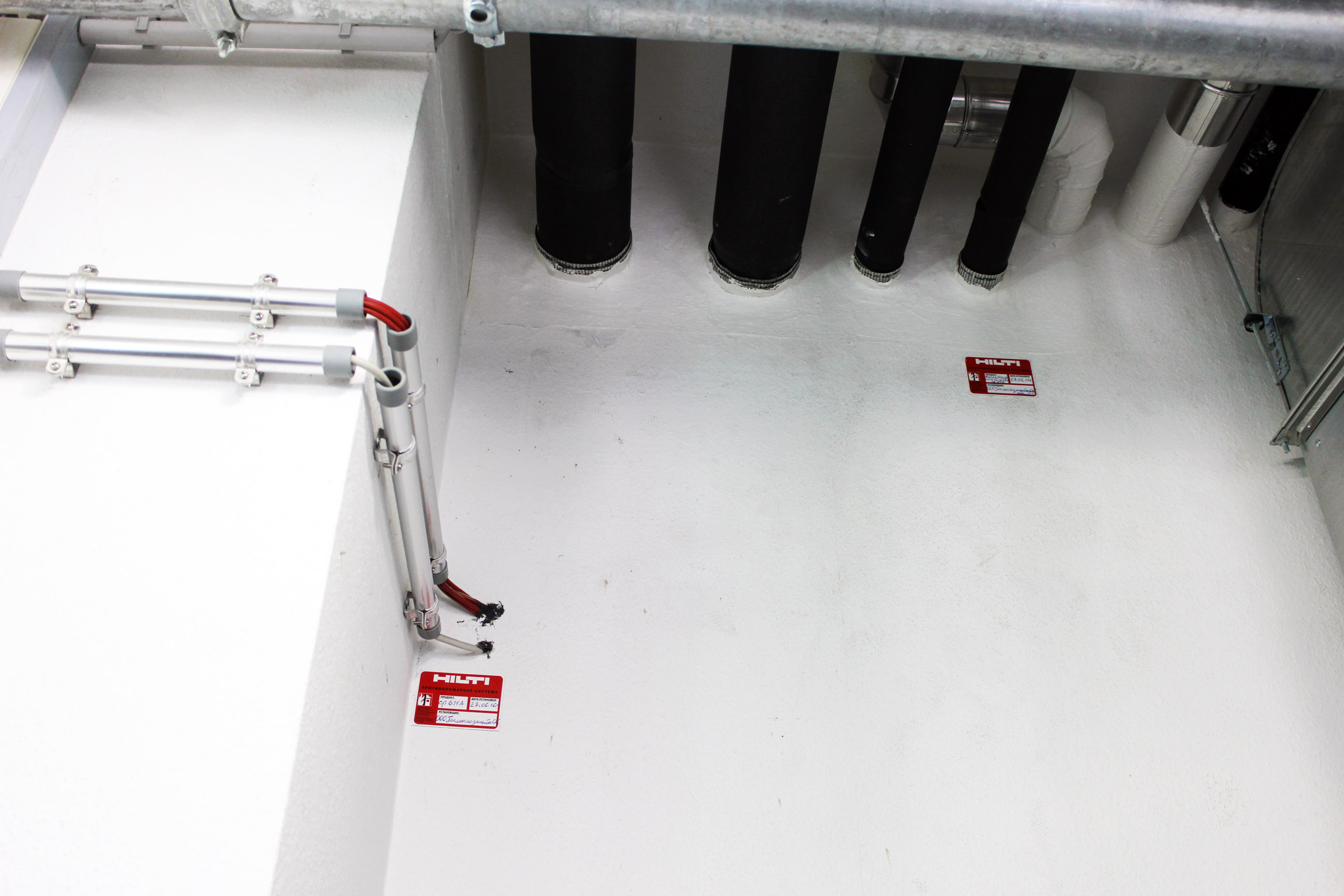

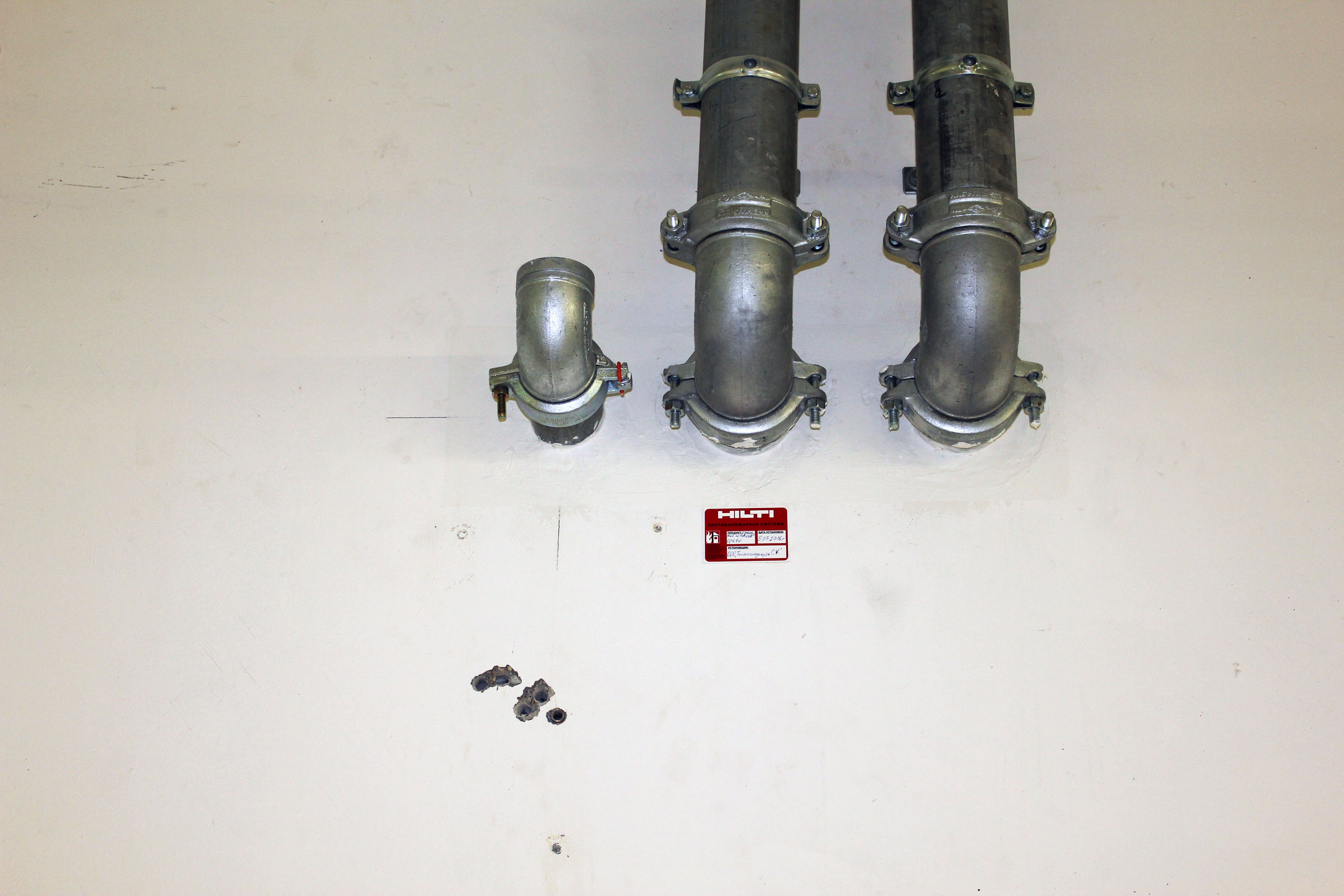

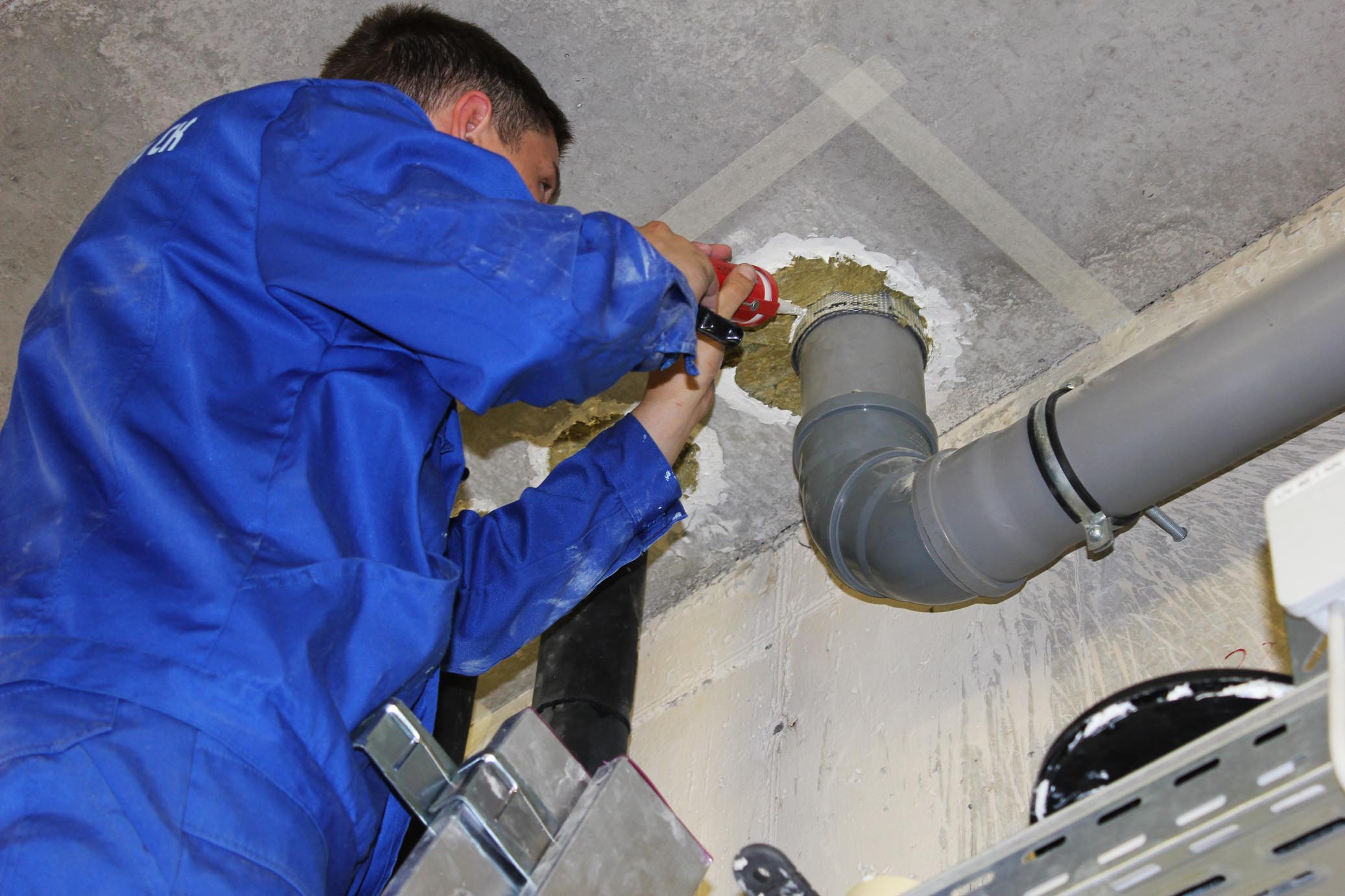

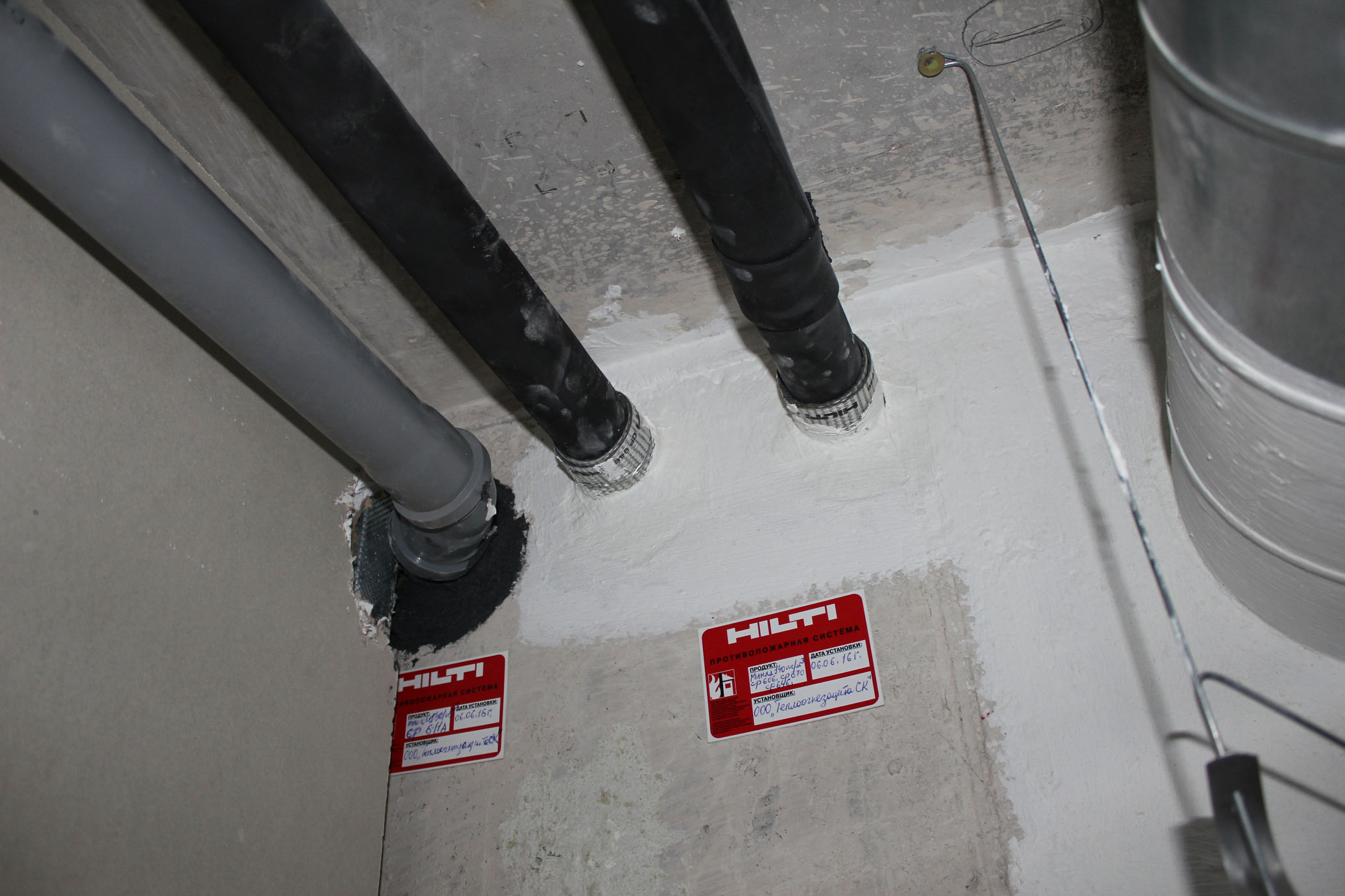

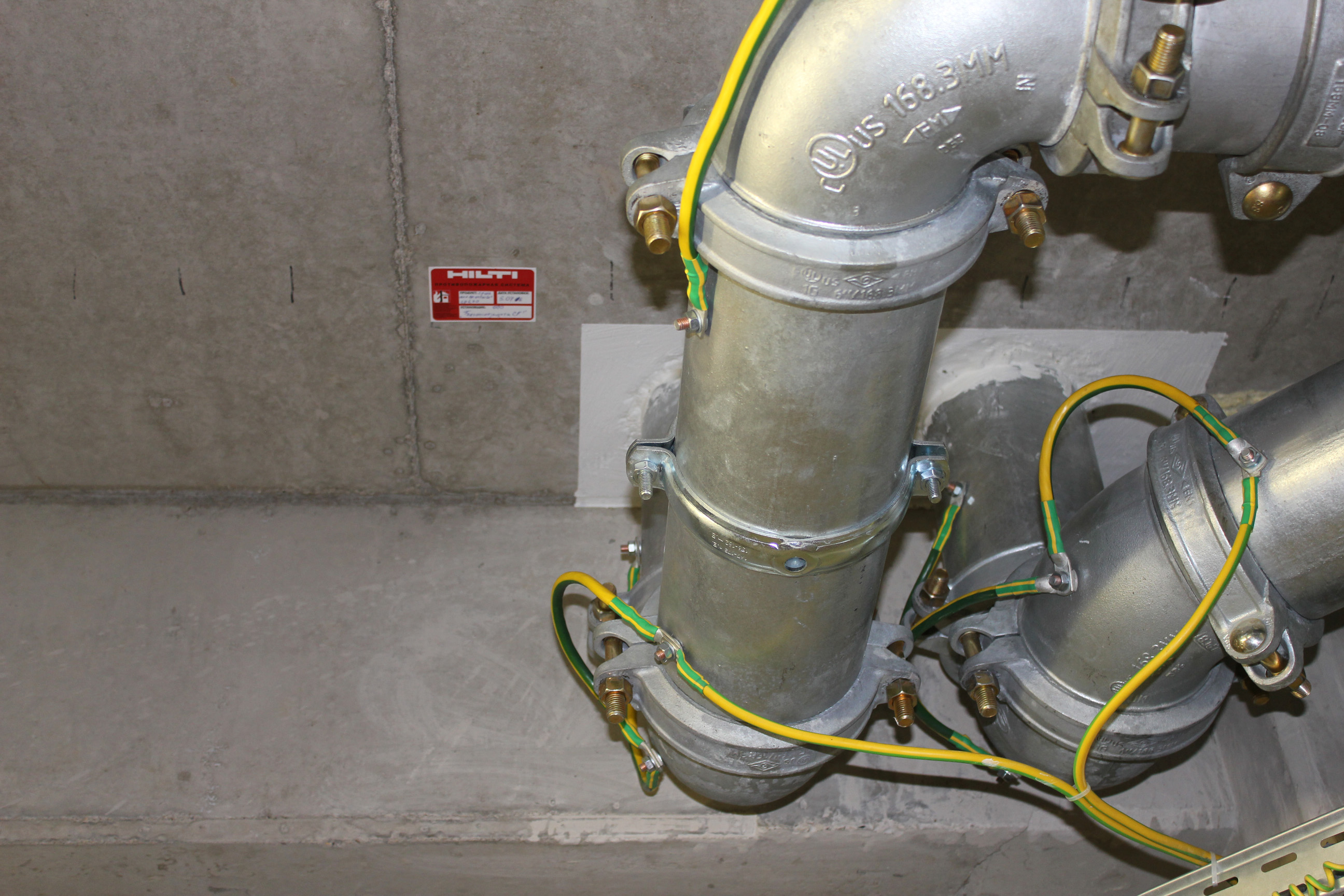

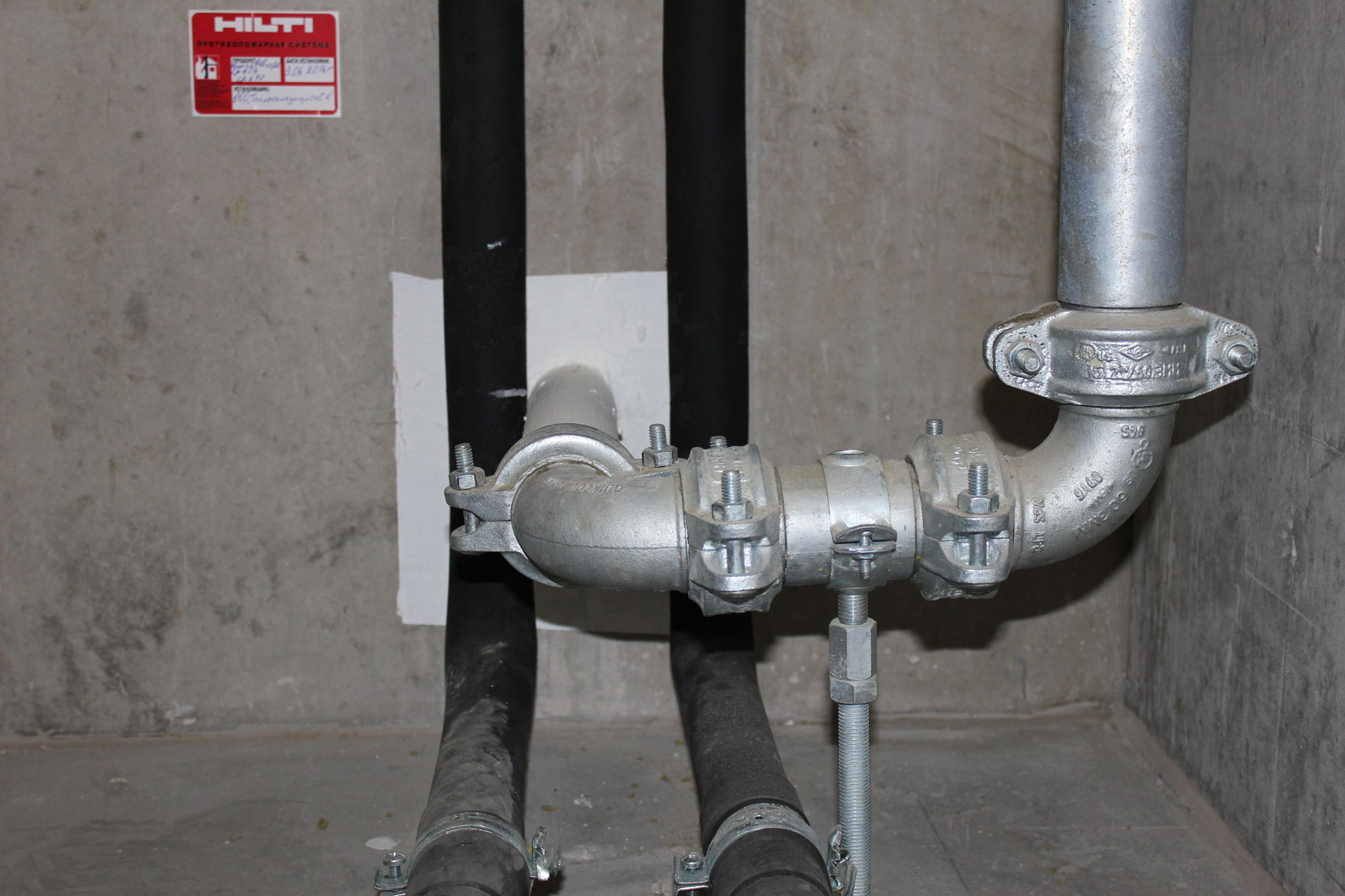

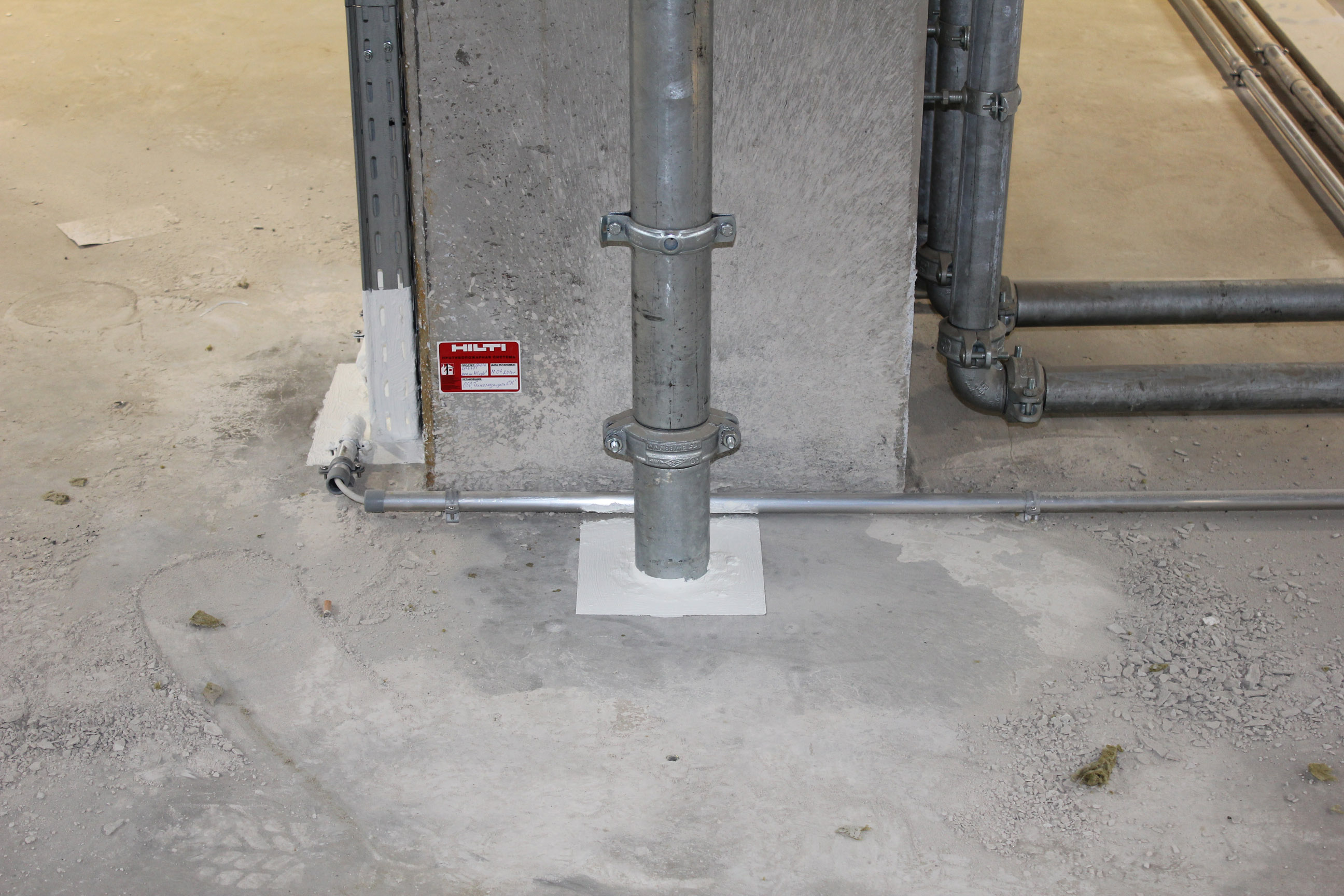

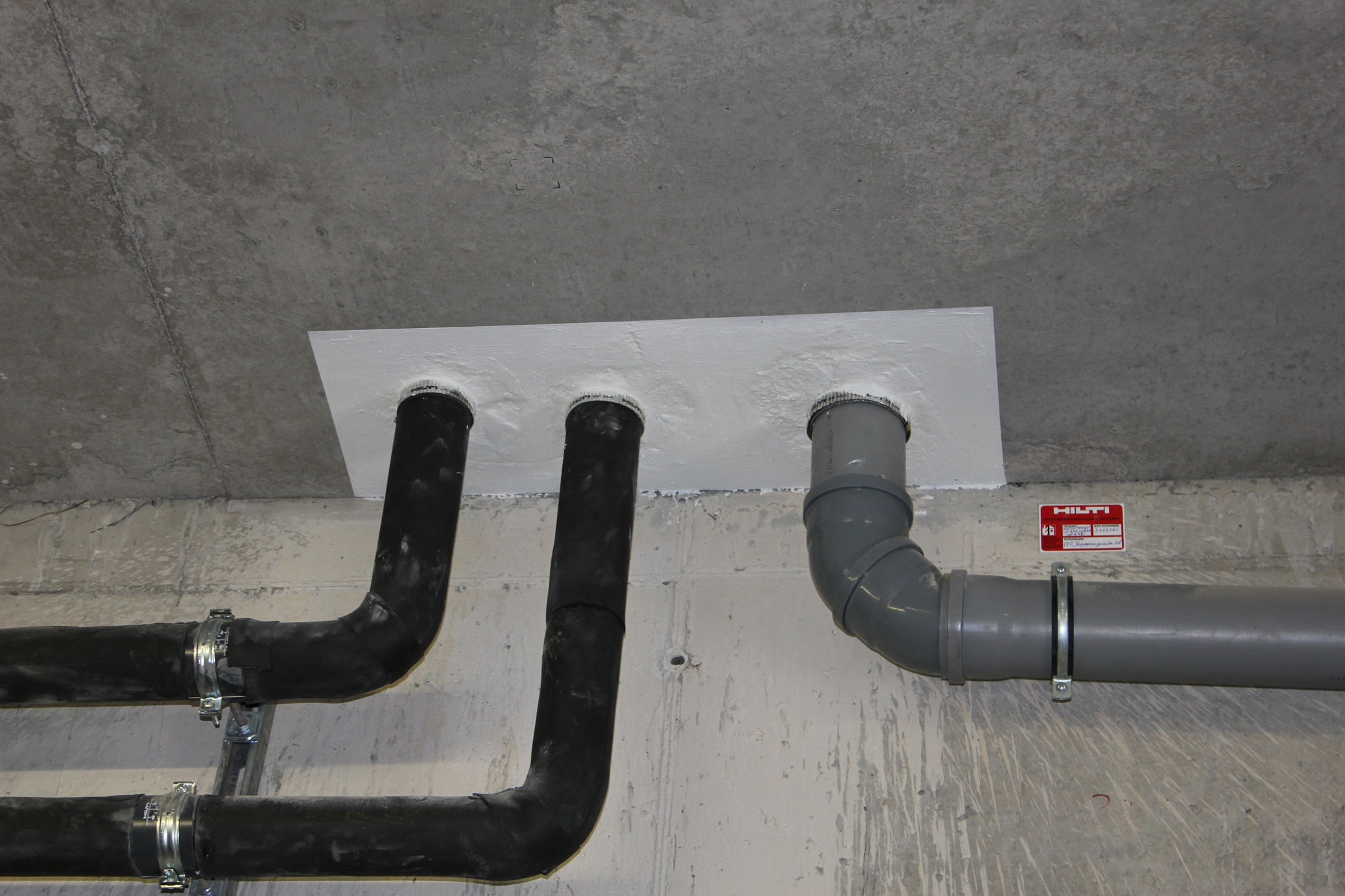

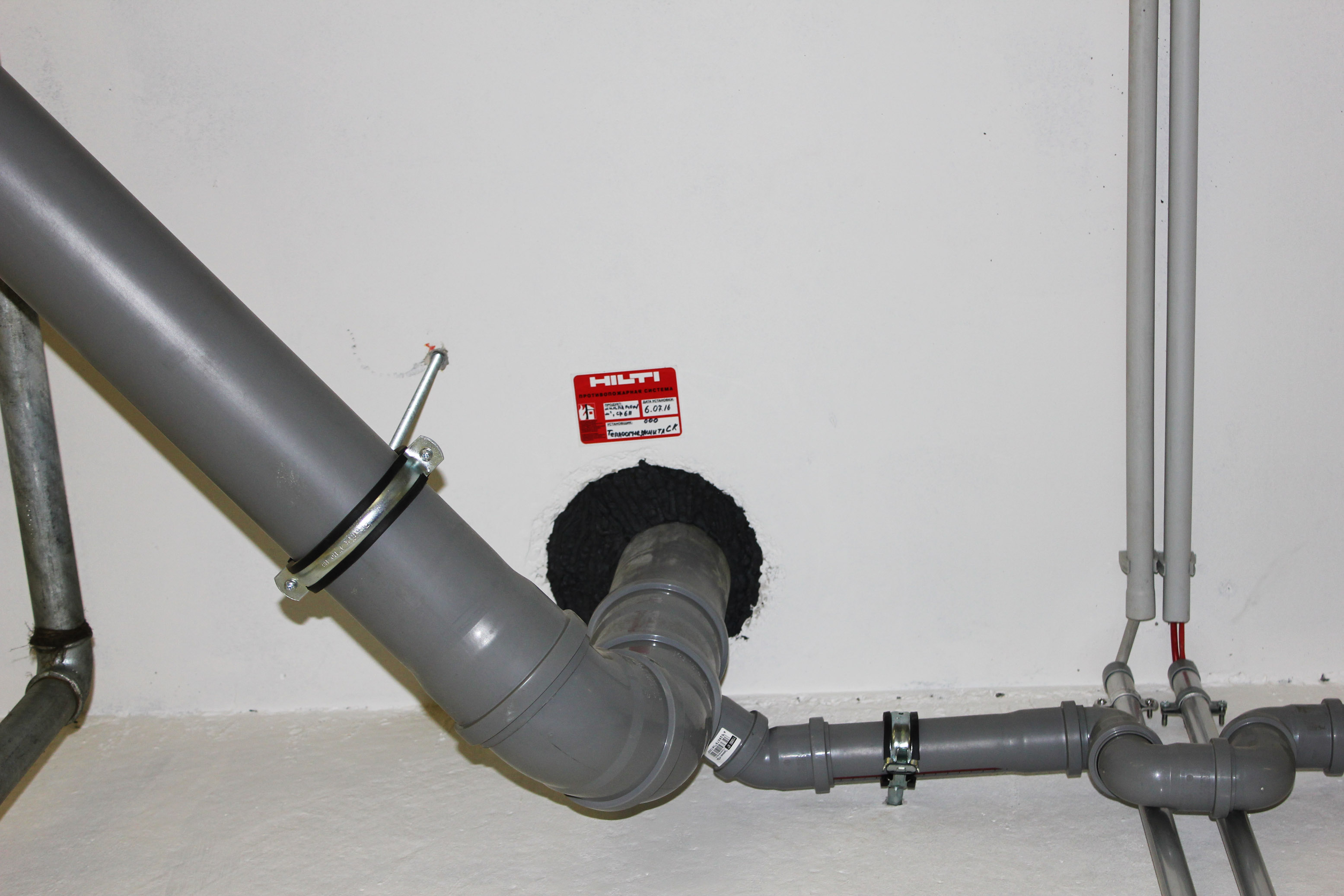

Что регламентирует заделку проходок труб?

В соответствии с СП 60.13330.2012 в частности с пунктами:

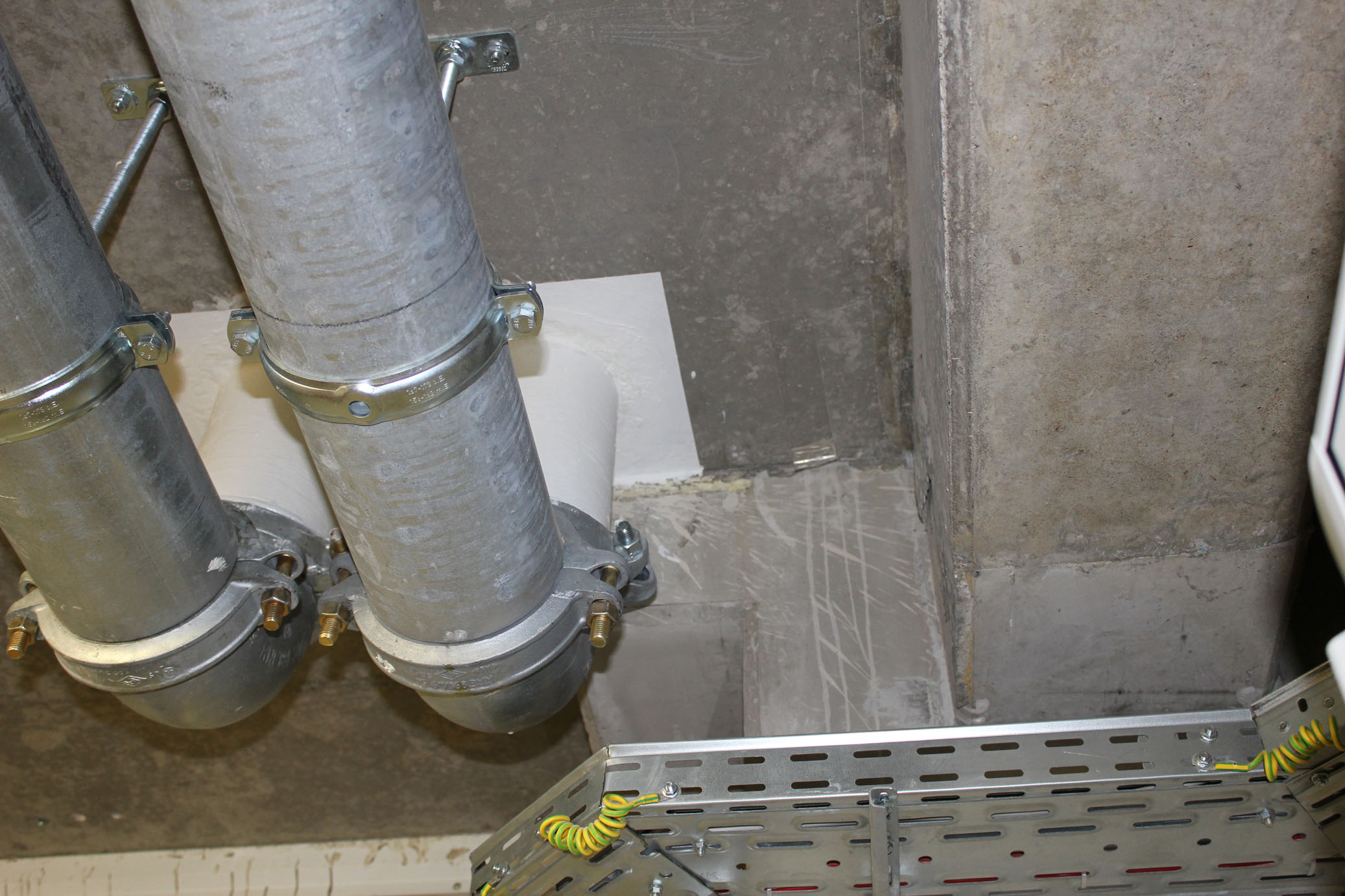

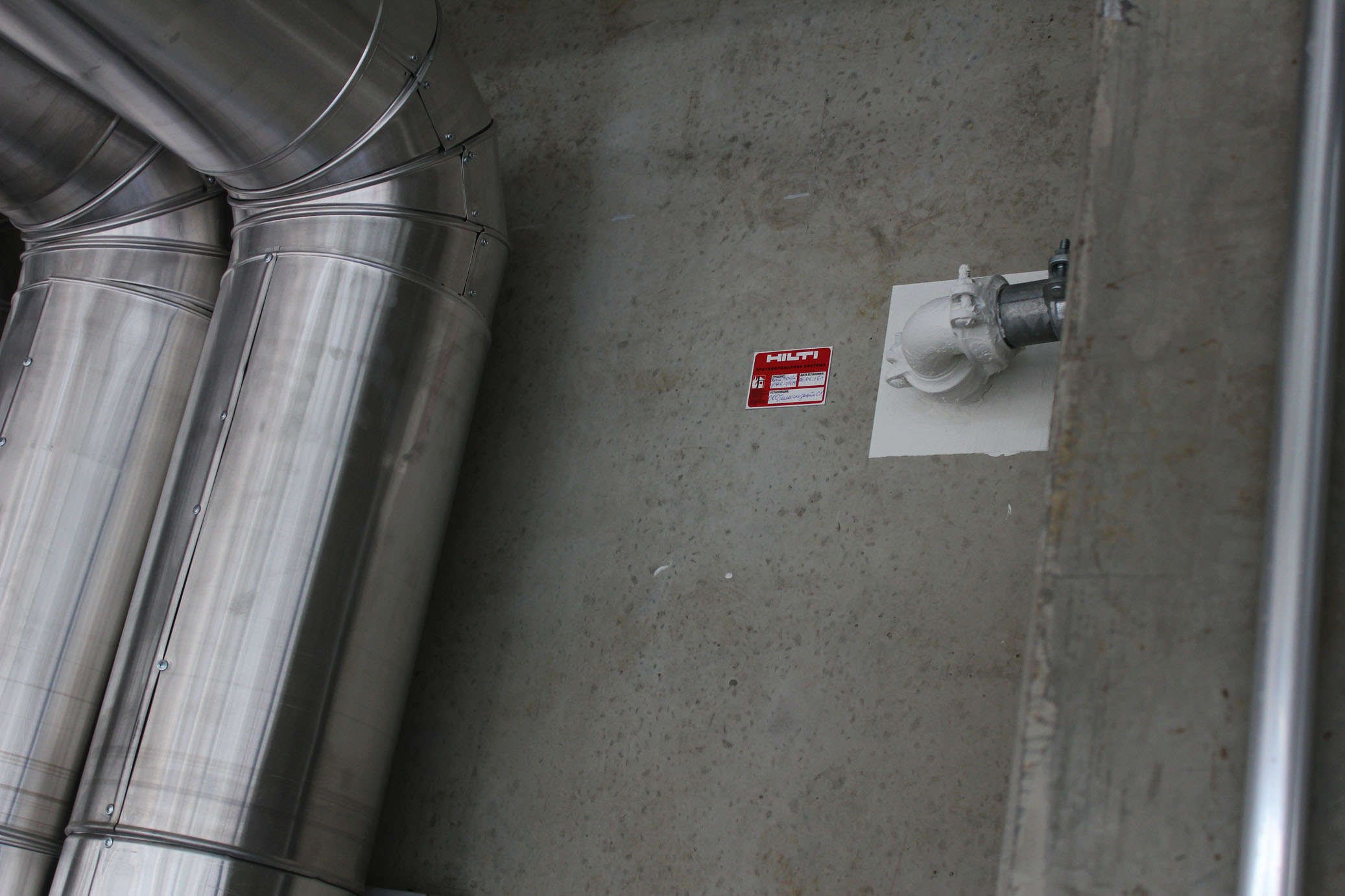

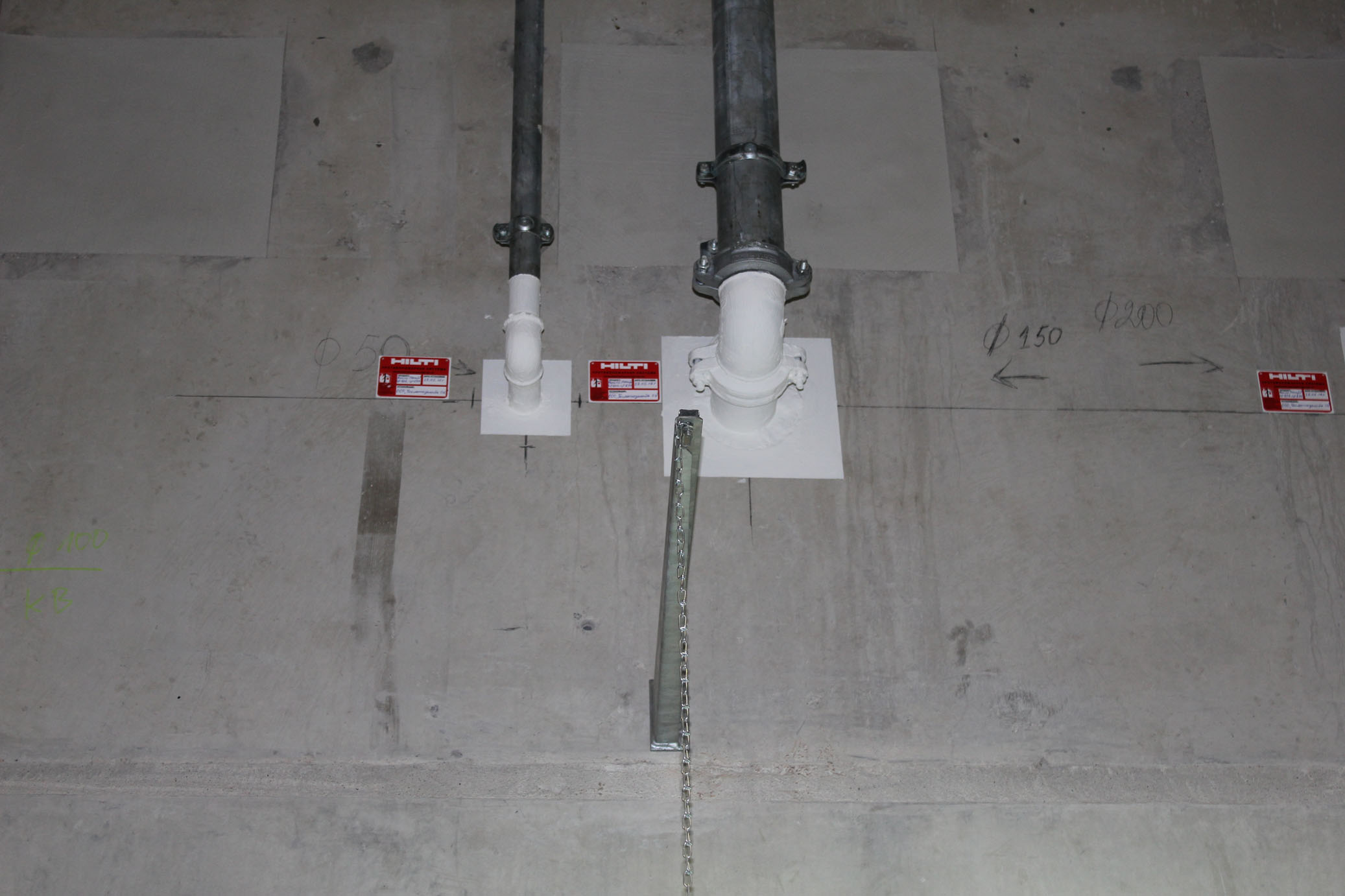

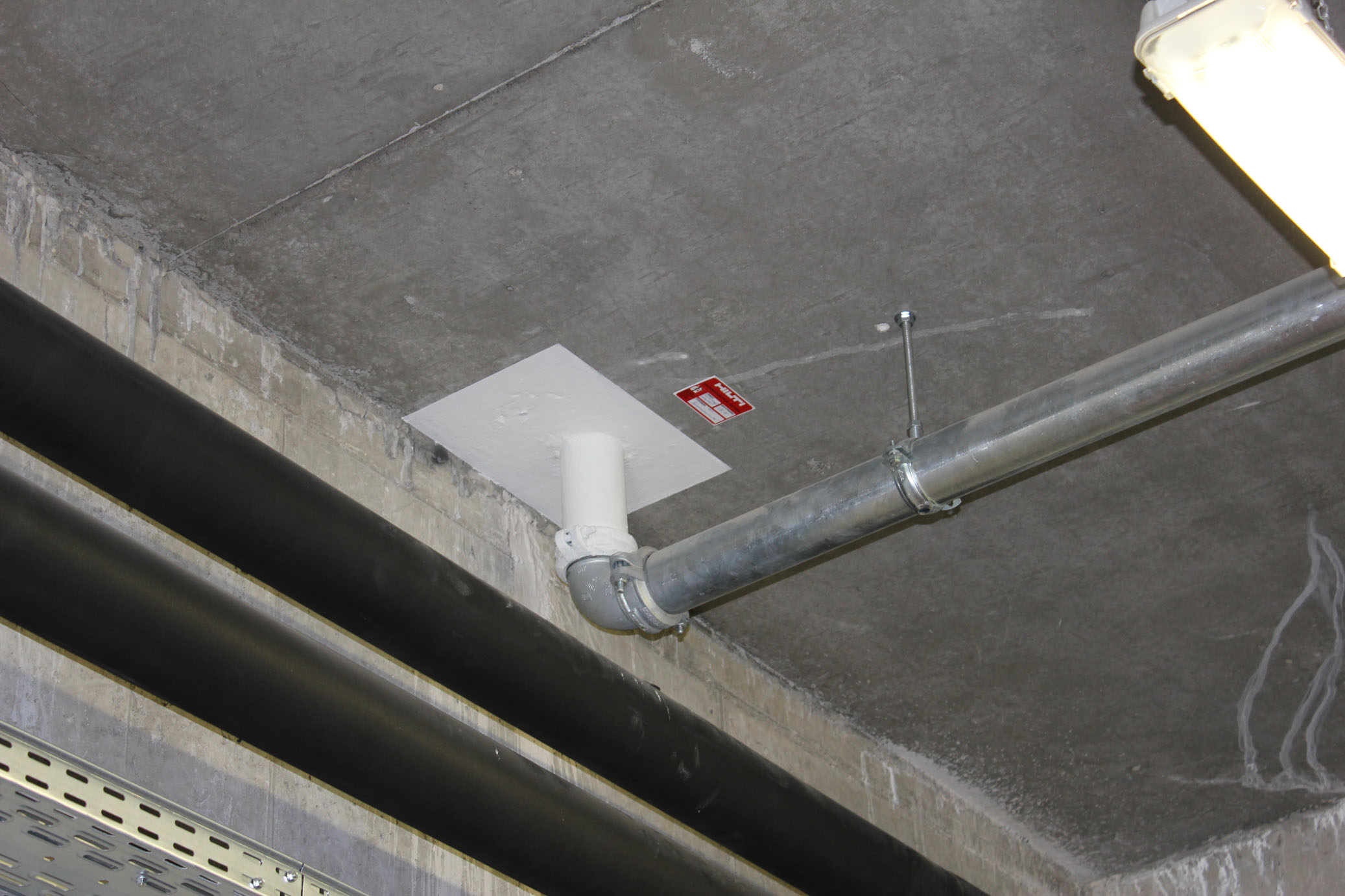

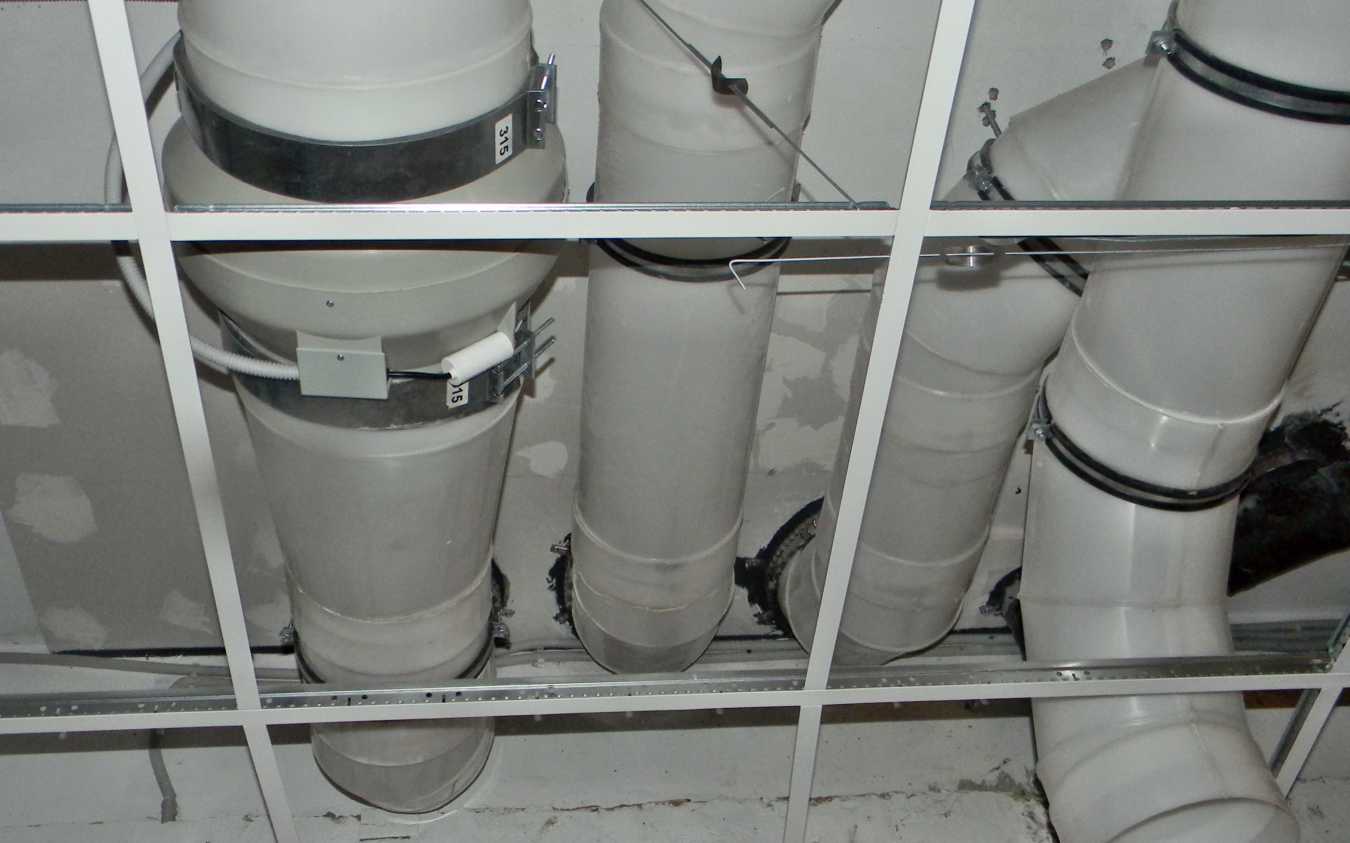

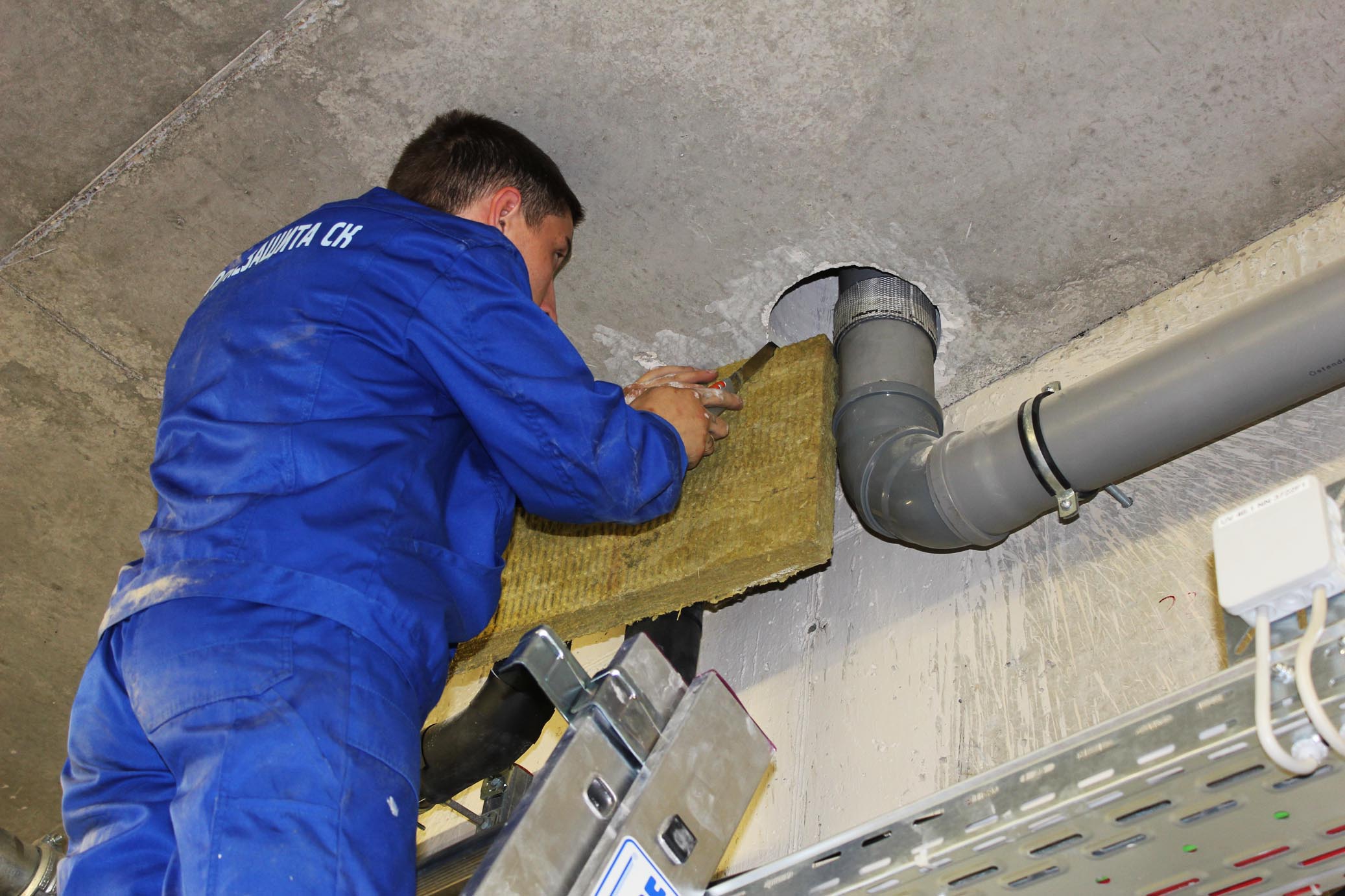

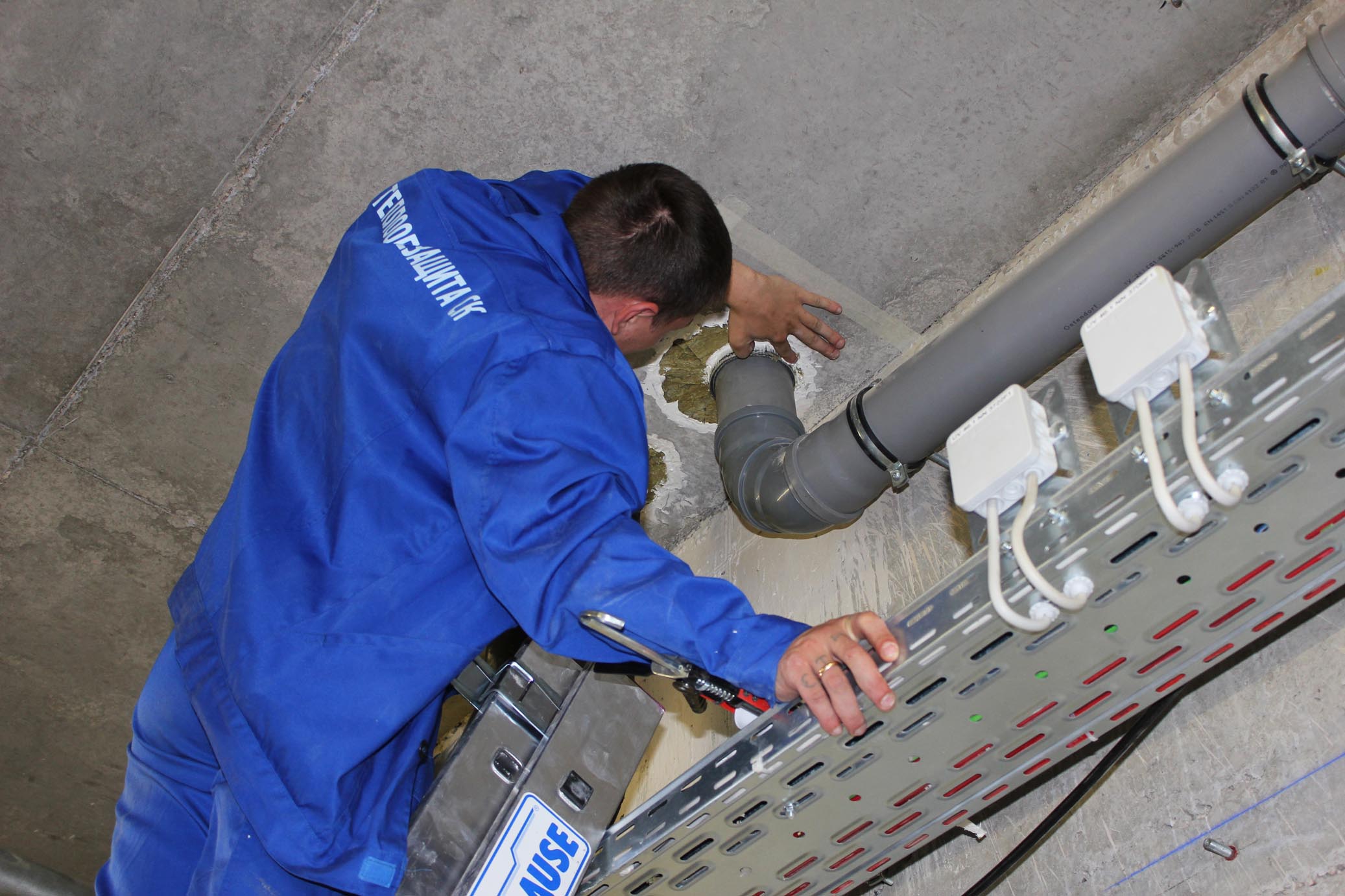

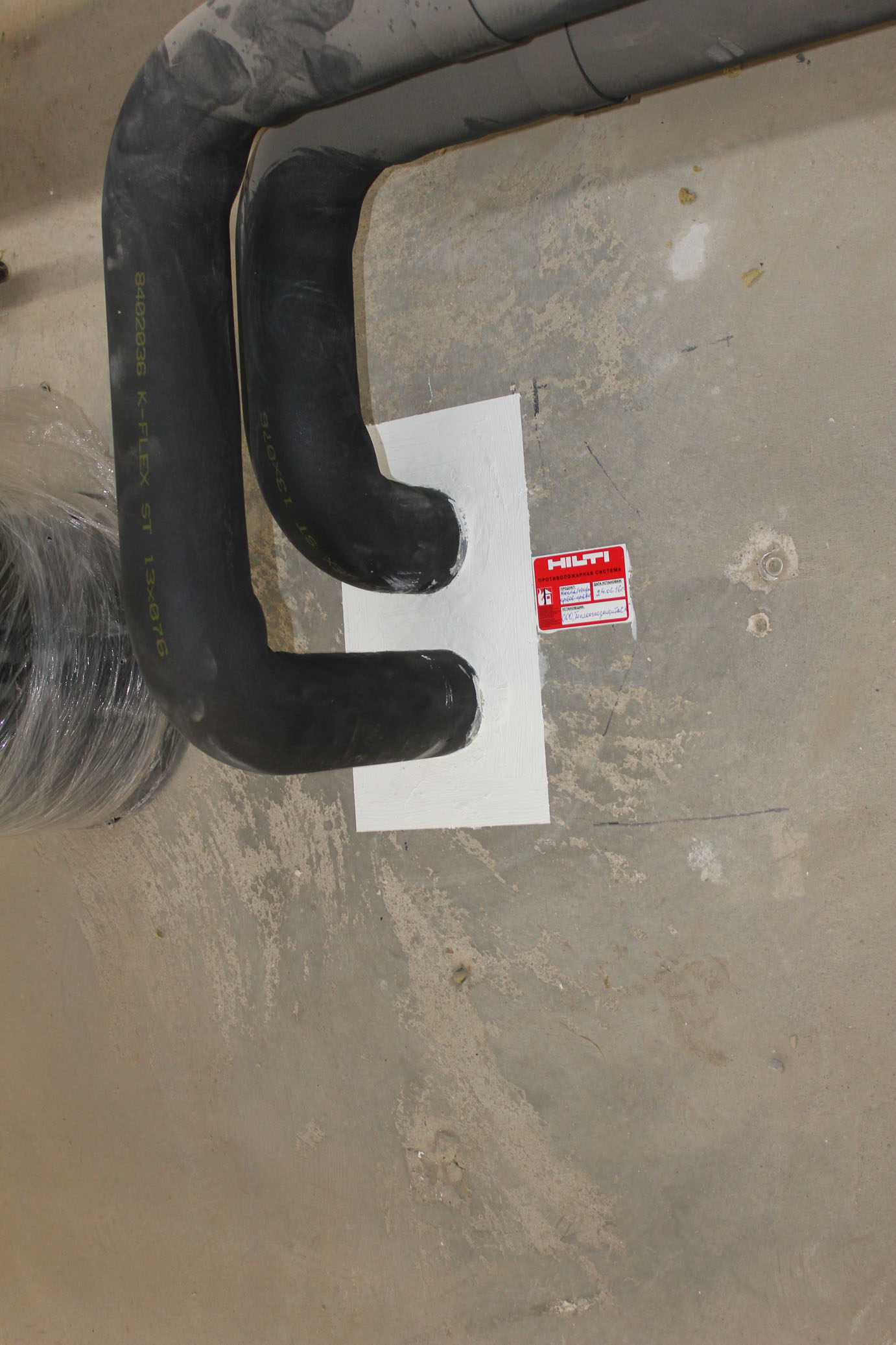

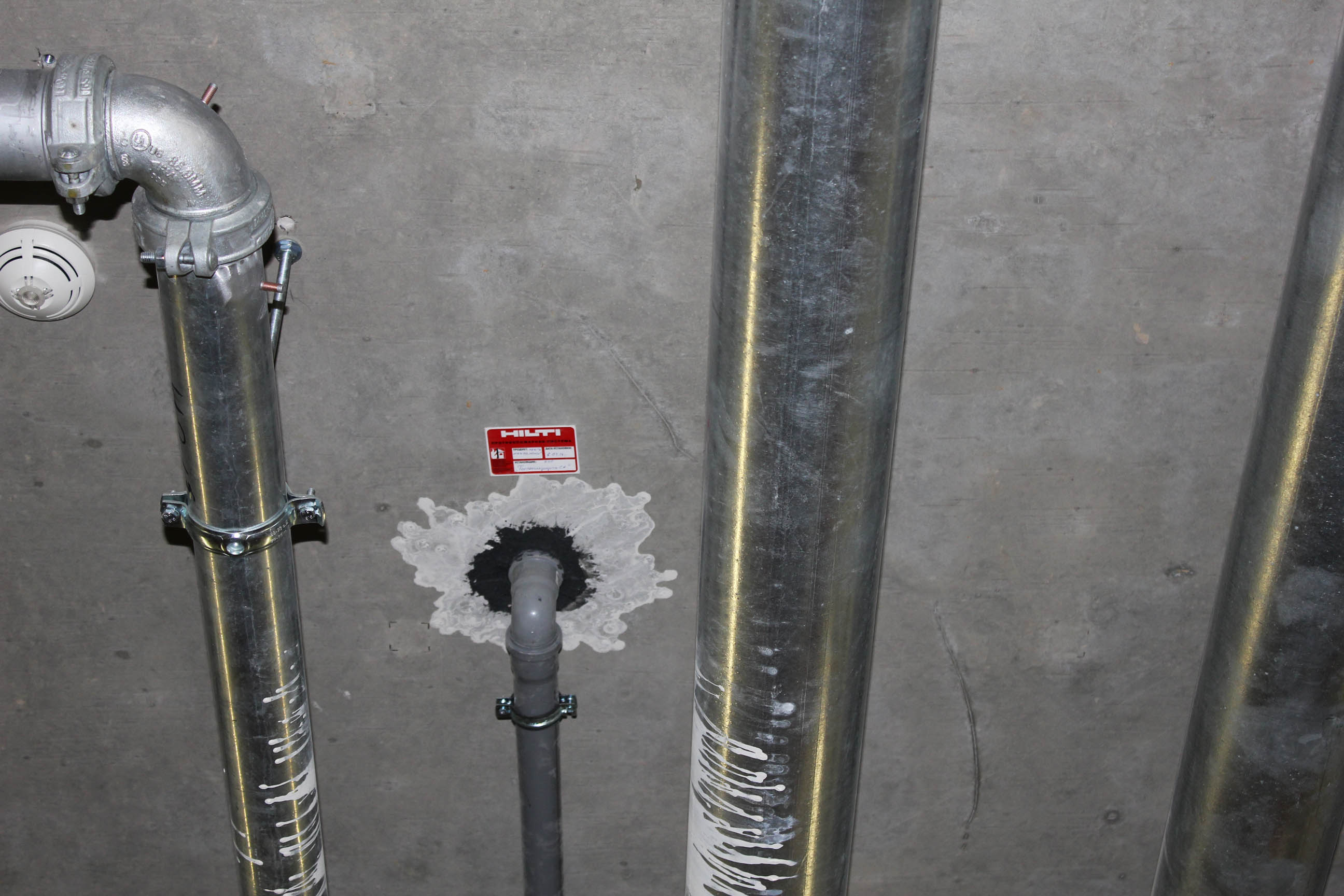

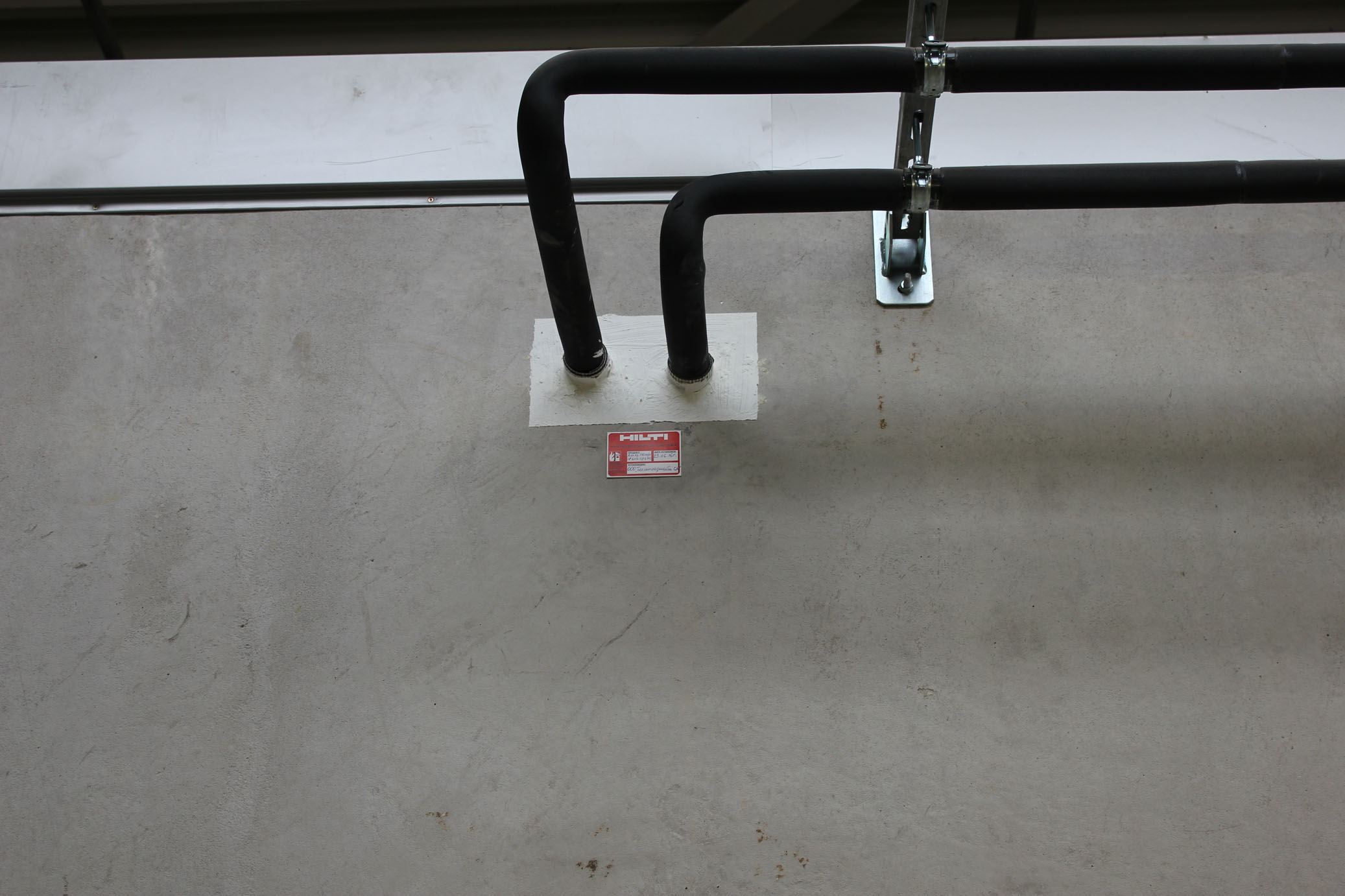

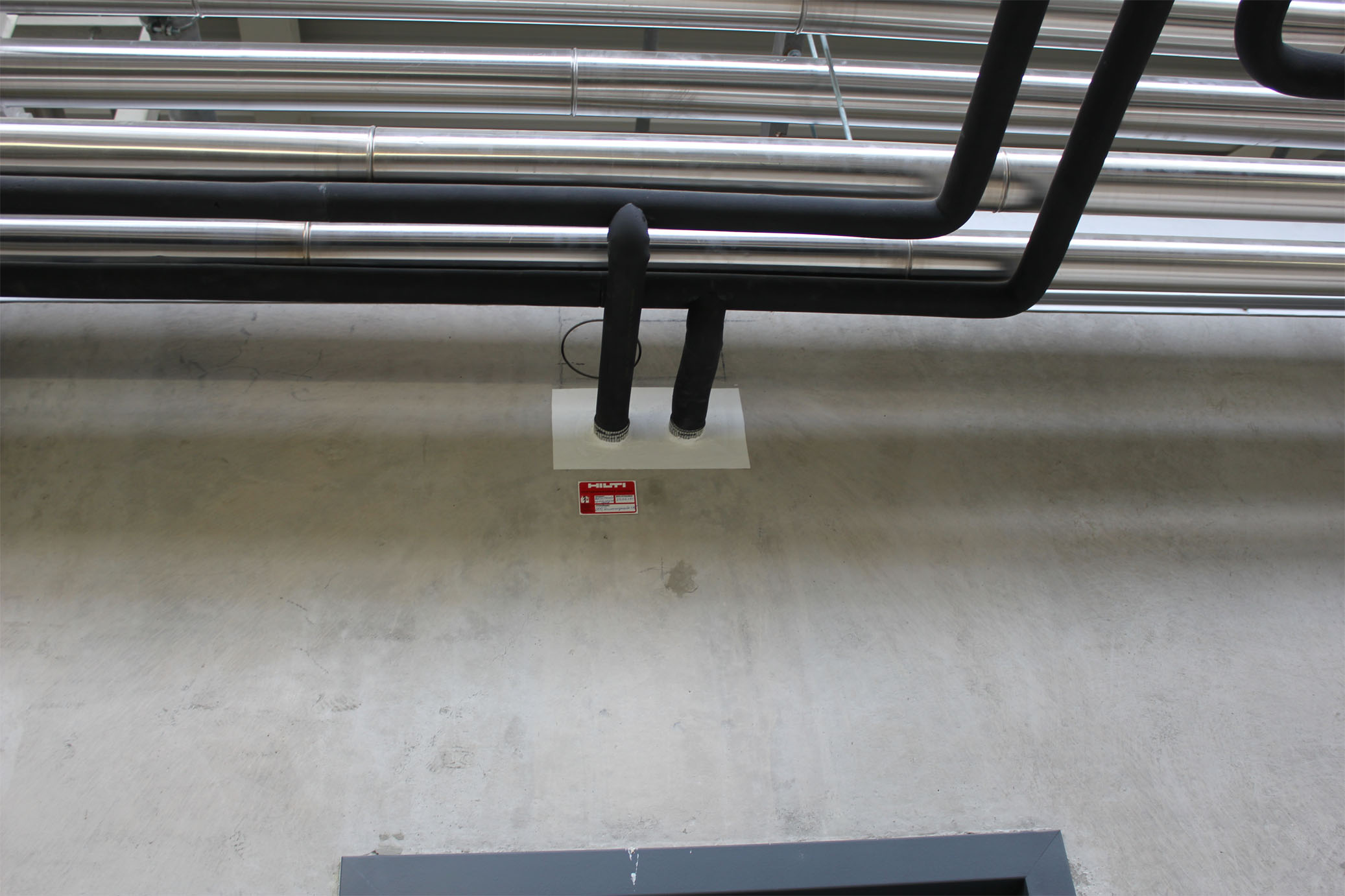

6.3.5 Трубопроводы в местах пересечения перекрытий, внутренних стен и перегородок следует прокладывать в гильзах из негорючих материалов.

Заделку зазоров и отверстий в местах пересечений трубопроводами ограждающих конструкций следует предусматривать негорючими материалами, обеспечивая нормируемый предел огнестойкости пересекаемых конструкций.

Использование пены в качестве огнезащиты кабельных проходок:

На сегодняшний день, почти все производители монтажной пены, выпускают линейку пены с названием пена - "огнестойкая" " огнезащитная" и другие подобные названия, дилеры рекомендуют её использовать указывая на присутствие сертификата ПБ в любых работах подходящих под критерий "огнезащита", убеждая что сертификат ПБ с ГОСТ 30247.0-94 закрывает все вопросы у пожарного инспектора, и инпектор примет огнезащиту пеной, так как есть сертификат, но это не совсем так.

Огнестойкой пены на рынке очень много, вот несколько из них:

BARTON'S Stop Fire - Сертификат НСОПБ.RU.ПР089/2.Р.00154
Bau Master - Сертификат НСОПБ.PL.ПР055.H.00037
DBS 9802-NBS - Сертификат C-DE.ПБ05.В.00638
Fome Flex Fire Block - Сертификат НСОПБ.СН.ПР089/3.Н.00446
PROFFLEX FIRESTOP - Сертификат НСОПБ.BY.ПР.135/3.Н.00175
Soudal Soudafoam - Сертификат НСОПБ.ВЕ.ПР019/2.Н.00801
Tytan В1 - Сертификат НСОПБ.PL.ПР019/3.Н.00939
ТехноНИКОЛЬ 455 - Сертификат НСОПБ.RU.ПР089/2.Н.00154

Но, сертификат ПБ с ГОСТ 30247.0-94 указывает что она предназначена для заполнения стыков, швов, отверстий, в составе строительных конструкций, но её не допускается применять для заделки кабельных проходок через строительные конструкции, к которым предъявляется требование по огнестойкости, без проведения соответствующих испытаний по методам, установленным нормативными документами о пожарной безопасности.

В соответствии с пунктом 4.1 ГОСТ Р 53310-2009 проходки кабельные, вводы герметичные и проходки шинопроводов, выполненные в ограждающих конструкциях с нормируемыми пределами огнестойкости или противопожарных преградах должны иметь предел огнестойкости не ниже предела огнестойкости пересекаемой конструкции. Соответственно для заделки кабельных проходок следует применять сертифицированные изделия по ГОСТ Р 53310-2009 с целью выполнения требования пункта 4.1.

На сегодняшний день пена в качестве огнезащиты кабельных проходок доступна всего несколько видов и вся она от компании HILTI:

Если вы производитель пены, которую можно использовать в кабельных проходках, и у Вас порядок с сертификатами - напишите нам, и мы обязательно подружимся!
